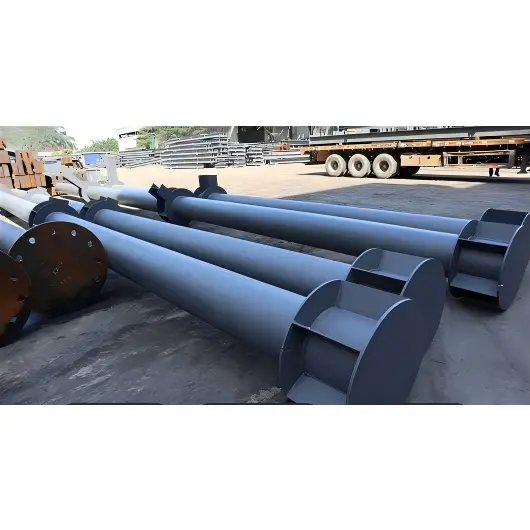

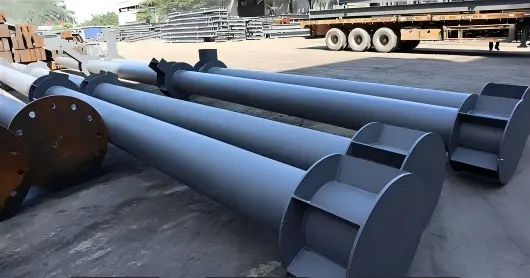

Sirkulær hul stålrørsøyle

Disse søylene har en jevn, rett sylindrisk profil og et ringformet tverrsnitt som sikrer jevn lastfordeling og overlegen aksial bæreevne. De overfører effektivt last fra overbygningen til fundamentet og er egnet for vertikal støtte i ulike bruksområder, inkludert lette og tunge stålkonstruksjoner, landskapsarkitektur, stadioner, gangveier, industrianlegg og prefabrikkerte bygninger. De leveres komplett med nødvendige koblingskomponenter som bunnplater, avstivningsplater, koblingsplater og høyfaste bolter.

Produktdefinisjon og konfigurasjon

I. Grunnleggende definisjon av sirkulære rørsøyler

Den sirkulære hule stålrørssøylen er en vertikal bærende komponent med et hult, sirkulært tverrsnitt. Disse søylene er hovedsakelig konstruert av sømløse eller sveisede sirkulære stålrør, og er mye brukt i stålkonstruksjonsbygninger, kommunale prosjekter, broer og stadioner, hvor de først og fremst tåler aksial kompresjon, bøyemomenter og torsjonsmomenter.

1. Kjerneattributter

Materiale: Overveiende karbonkonstruksjonsstål og lavlegert stål; galvaniserte overflater, anti-korrosjonsbelegg eller rustfritt stål er tilgjengelig for utendørs eller korrosive miljøer.

Tverrsnittskarakteristikk: Definert av ytre diameter (D) og veggtykkelse (t); den hule sirkulære formen sikrer jevn lastfordeling i alle retninger, utmerket torsjons- og trykkstyrke og minimal spenningskonsentrasjon.

Produksjonsprosess: Tilgjengelig som sømløse rørsøyler (integrert valset, med høy bæreevne) eller sveisede rørsøyler (dannet ved å rulle og sveise stålplater, noe som gir lavere kostnader).

2. Hovedapplikasjonsscenarier

Kjernerør for superhøyhus, arenaer med stor spennvidde (utstillingssentre/stadioner), høyhastighetsjernbanestasjoner, baldakiner, industrianlegg, brokaier, kommunale rekkverksstolper, landskapssøyler, etc. 3. Grunnspesifikasjon Notasjon

Standardnotasjon: φ Ytre diameter × Veggtykkelse × Lengde; f.eks. φ219×8×6000 (ytre diameter 219 mm, veggtykkelse 8 mm, søylelengde 6 m).

II. Sirkulær hulseksjon (CHS) kolonnemonteringskonfigurasjon

Et komplett system som består av den viktigste sirkulære hule stålrørssøylekroppen, topp- og bunnendeforbindelser, tilkoblingstilbehør og hjelpekomponenter. Den er kategorisert i fem hovedmoduler basert på plassering: søylekroppen, søylebase/fundament, søyletoppforbindelse, bjelke-til-søyle-forbindelse og ekstrautstyr.

1. Kolonnetekst (kjernekomponent)

Hovedsirkulært rør: Rørdiameter, veggtykkelse og materiale velges basert på belastningskrav; ekstra lange søyler kan produseres i segmenter, utstyrt med skjøter for skjøting (flens, sveisede eller plug-in koblinger).

Forsterkningskonstruksjoner (obligatorisk for tunge belastninger eller høyhus):

Innvendige avstivningsringer og langsgående avstivningsribber: For å hindre lokal knekking av rørveggen.

Midjereduksjon / Diameter overgangsseksjon: Overgang ved bruk av sirkulære rør med variabel diameter når belastningene varierer mellom øvre og nedre seksjon.

2. Kolonnebaseenhet (Kobles til fundamentet; bestemmer total stabilitet)

En komplett bærende enhet for den nedre delen av CHS-søylen; to vanlige former finnes:

1) Innebygd ankerbolttype (mest vanlig)

· Grunnplate: Tykk sirkulær eller firkantet stålplate, helsveiset til søylekroppen.

·Ankerbolter: Flere høyfaste ankerbolter innebygd i betongfundamentet.

·Tilbehør: Muttere, skiver, utjevningsshims og fugemateriale (for sekundær fuging for å jevne ut og sikre basen).

2) Insert-type sokkelfundament (Cup-fundament)

· Betongmuffe (kopp) + innsatt søyleseksjon + omgivende komprimert betong eller fintilslagsbetong; ofte brukt i kommunalteknikk og brobygging.

3. Toppsøylemontering (overfører kraft og støtter overbygningen)

Valgt basert på typen overbygningskomponenter:

·Søyletoppplate: Toppplate som tetter toppen, beskytter det indre av røret og overfører last ovenfra.

·Søyle topp tilkoblingssete / flens: Brukes til å koble til øvre sirkulære rør, takstoler eller romrammestøtter. · Stolpehetter (for landskapsarbeid/rekkverk): Dekorative og værbestandige; tilgjengelig i sfæriske, flat-top og koniske former.

4. Bjelke-søyle / Rør-til-rør forbindelsesskjøter (tilbehør for sideveis lastoverføring)

Standard tilbehør for tilkobling av sirkulære rørsøyler til stålbjelker, sekundære elementer og tilstøtende rørsøyler:

· Omkretsstøtter / knastplater: Sveiset til rørkroppen for å støtte stålbjelker.

·Tilkoblingsflenser / rørklemmer: For sammenføyning av rør med samme diameter eller overgang mellom forskjellige diametre (reduserende skjøter).

·Høyfaste bolter, sveisestøtteplater og koblingsplater: For feste og forsterkning av skjøter.

5. Hjelpekomponenter (installasjon, beskyttelse og vedlikehold)

·Løftetilbehør: Løfteører, løfteringer (fabrikkinstallert for å lette heising på stedet).

· Anti-korrosjonsbeskyttelse: Grunning, mellomstrøk og toppstrøk / varmgalvanisert belegg; anti-korrosjonsforsegling (endestykker for å hindre vanninntrengning og rusting).

·Installasjonshjelpemidler: Plasseringsbraketter, midlertidige støtter, justerbare toppjekker (for justering og midlertidig fiksering under installasjon).

III. Eksempler på vanlige monteringskonfigurasjoner

1. Standard sirkulær rørsøyle fra fabrikken: Hovedsirkulært rør + bunnplate + ankerbolter + utjevningsshims + topplokk + rørkroppskonsoll + høyfaste bolter + anti-korrosjonsbelegg + løfteør.

2. Kommunal veirekkverksstolpe: Hovedsirkulært rør + innstøpt bunnflens / betongsokkel + dekorativ topphette + rekkverkstilkoblingsklemme / knastplate + galvanisert anti-korrosjonsbelegg.

3. Høyhus stålkonstruksjon segmentert sirkulær rørsøyle: Segmenterte sirkulære rør + skjøteflenser / sveisede skjøter + innvendige avstivningsringer + innebygd ankerboltsammenstilling + ringformet bjelke-søyleforbindelsesplate + omfattende anti-korrosjonssystem.

IV. Kort oppsummering

·Definisjon: Et vertikalt bærende element laget av hult sirkulært stålrør; har utmerkede mekaniske egenskaper og omfattende bruksområder. ·Systemlogikk: Søylehus + baseforbindelsesmontering + toppkoblingsmontering + sideforbindelsestilbehør + anti-korrosjon/løftetilbehør; komplette konfigurasjoner velges basert på prosjektbelastninger og applikasjonsscenarier.

Hva er kjernefordelene med sirkulære hule stålrørsøyler?

1. Det sirkulære tverrsnittet sikrer jevn spenningsfordeling, høy aksial trykkstyrke og utmerket vridningsstabilitet.

2. Det strømlinjeformede utseendet er minimalistisk, men likevel imponerende, og forsterker den generelle estetiske appellen til strukturen.

3. Lav vindmotstand gir overlegen vindytelse for utendørs bruk.

4. Lettvekts natur forenkler løfting og installasjon, noe som resulterer i høy konstruksjonseffektivitet.

5. Både innvendige og utvendige overflater kan behandles for korrosjonsbestandighet, noe som sikrer holdbarhet mot fuktighet og lang levetid.

6. Omfattende spesifikasjoner tilgjengelig; høyde, koblingsplater og innebygde deler kan tilpasses for å passe til ulike arkitektoniske scenarier.

Sammenlignet med stålsøyler i H-seksjon og søyler med kvadratisk/rektangulær hulprofil, hva er de viktigste kjennetegnene til sirkulære rørsøyler?

I. Strukturell mekanikk fordeler

1. Balansert rundstrålende lastbærende og overlegen torsjonsytelse: Treghetsmomentet er konsistent i alle retninger (ingen forskjell mellom sterke og svake akser), og tilbyr langt bedre tilpasningsevne til vindlaster, seismisk torsjon og eksentriske laster enn H-seksjoner eller firkantrør. De er det foretrukne valget for store arenaer, høye strukturer og kystprosjekter utsatt for sterk vind. Derimot har firkantrør og H-seksjoner svake akser og betydelige svakheter med hensyn til lateral vridning.

2. Høyere trykklastkapasitet og motstand mot lokal knekking for samme mengde stål: Ved aksial kompresjon blir spenningen jevnt fordelt over den sirkulære rørveggen. For et gitt tverrsnittsareal følger lastekapasiteten rekkefølgen: sirkulært rør > firkantrør > H-profil stål. Kraftige søyler kan gjøres lettere for å redusere kostnadene, spare stål og redusere egenvekten.

3. Laveste vindmotstandskoeffisient: Den strømlinjeformede sirkulære formen resulterer i en vindlastformkoeffisient på ca. 0,8, sammenlignet med 1,3 for firkantrør og over 1,5 for H-seksjonsstål. Dette reduserer vindbelastningen på høye søyler, utendørs gangveier, vindkraftstøtter og baldakinsøyler betydelig, og reduserer dermed kostnadene for fundamentforankring.

II. Karakteristiske trekk innen fabrikasjon og konstruksjon

1. Forenklet skjøtdesign og fleksible bjelke-til-søyle-forbindelser: Stålbjelker kan kobles til sirkulære hule seksjoner (CHS) i en hvilken som helst vinkel over hele 360°-omkretsen, og unngår begrensningene til firkantrørs rette vinkler eller H-bjelkeflensjusteringer; dette gir klare fordeler for scenarier som involverer skrå bjelker, radielle takstoler og flerveis bjelkekryss. Standardiserte ringformede konsoller og klemmekoblinger letter monteringen.

2. Praktisk segmentskjøting: Støtter både stumsveising med full omkrets (med innvendig/ekstern avfasing) og flensforbindelser. Omkretssveiser på sirkulære rør fordeler spenningen jevnt - i motsetning til firkantede rør, som er utsatt for spenningskonsentrasjon i hjørnene, eller H-bjelker, som krever nøyaktig innretting av flenser og netter - noe som resulterer i høyere fabrikasjonstoleranser.

3. Balansert løftevekt: Ensartet vektfordeling eliminerer risikoen for eksentrisk belastning eller velting under heising.

III. Karakteristiske egenskaper innen korrosjonsbeskyttelse og vedlikehold

1. Optimalisert overflate for korrosjonsbeskyttelse: For et gitt tverrsnittsareal følger det ytre overflatearealet rekkefølgen: Sirkulært rør < Square/Rektangulært rør < H-bjelke. Dette reduserer volumet av maling eller varmgalvaniseringsmateriale som kreves, og reduserer kostnadene. Fraværet av skarpe kanter eller "døde soner" forhindrer at maling samler seg eller mangler flekker, noe som sikrer overlegen holdbarhet i utendørs korrosive miljøer.

2. Ingen "døde soner" for vann- eller støvansamling: I motsetning til de øverste sporene på firkantede rør eller flenskanalene til H-bjelker - som har en tendens til å fange opp regnvann og støv, noe som fører til korrosjon - lar den buede overflaten av sirkulære rør regnvann renne av naturlig, noe som forlenger levetiden til utendørs kommunale søyler og landskapssøyler betydelig.

IV. Karakteristiske trekk i arkitektonisk estetikk og bruksscenarier

1. Integrert dekorativ design: Den buede profilen passer til landskapsarkitektur, gardinvegger og utstillingshallfasader. Den har plass til sfæriske søylehetter og buede dekorative elementer, og kombinerer strukturell lastbæring med arkitektonisk estetikk – mens firkantede rør og H-bjelker ofte virker sterkt industrielle.

2. Egnethet for trange rom: Tilbyr en mindre ytre diameter for samme bæreevne, og gir klare fordeler for bruksruting, innvendige dekorative søyler og kompakte utstyrsstøtter. V. Kostnadsavveininger (utnyttelse av differensiering: svakheter vs. styrker)

Svakheter: For ultratunge belastninger og rammesøyler med tett avstand, gir H-bjelker bedre kostnadsytelse. Nøkkelapplikasjonsscenarier: Høyhuskonstruksjoner, lange spenn, belastning i flere retninger, utsatte/vindutsatte steder og integrerte strukturelle dekorative funksjoner; sirkulære hule seksjoner (CHS) gir en lavere total livssykluskostnad i disse områdene.

VI. Sammendrag av differensiert posisjonering

H-bjelker: Fokuser på fleretasjes rammer med tett avstand. Firkantede rør: Fokuser på vanlige industrianlegg med lite spenn. Circular Hollow Section (CHS)-søyler: Fokuser på langspennende, høyhus, flerveis belastning og integrerte landskapsstrukturprosjekter; de etablerer en uerstattelig markedsfordel gjennom torsjonsmotstand, lav vindmotstand og enkel korrosjonsbeskyttelse.

End-to-end prosesseringsarbeidsflyt for sirkulær hul stålrørsøyle

I. Produktklassifisering

1. Sømløse CHS-søyler: Produsert via dyp bearbeiding av ferdig sømløst stålrør; brukes vanligvis for små til middels diametre og høypresisjons bærende søyler (φ60–φ630).

2. Valsede og sveisede CHS-søyler: Produsert ved å rulle stålplate til en sylinder etterfulgt av langsgående og/eller omkretsveising; brukes til søyler med stor diameter og tung last (standardmetoden for ekstra store søyler >φ630).

II. Standard behandlingstrinn (delte nedstrømsprosesser for begge typer)

Prosess 1: Råvareinspeksjon og skjæreoppsett

1. Sømløst rør: Innkommende inspeksjon av materiale, ytre diameter, veggtykkelse og feildeteksjonsrapporter; kuttes i lengde ved hjelp av CNC-sager eller plasmakuttere.

2. Valset/sveiset rør: Innkommende feildeteksjon og utjevning av stålplater; CNC-skjæring til utviklet bredde og fasing.

Tillegg for sveisekrymping og maskinering er inkludert under skjæring.

Prosess 2: Valsing og forming (spesifikt kun for valset/sveiset CHS)

1. Stålplate rullet inn i en sylinder ved hjelp av en tre-rulls platebøyemaskin; kanter justert og lukket.

2. Festesveising for fiksering; justering av rundhet og kantfeil (feiljustering ≤ 10 % av veggtykkelse).

Prosess 3: Sveising av hovedrørkroppssømmer

1. Sveising i langsgående søm: Automatisk nedsenket buesveising (SAW) – som danner både indre og ytre perler – for den langsgående sømmen til det rullede røret;

2. Ettersveising: Visuell inspeksjon av sveisesømmer → Ultralydtesting (UT) (100 % inspeksjon for grad I sveiser);

3. Omkretsstøtsveising for flersegmentskjøting av lange søyler: Bruker også dobbeltsidig SAW og NDT (ikke-destruktiv testing).

Prosess 4: Avrunding og retting av sirkulære rør

Valsede og sveisede rør opplever betydelig sveisedeformasjon; en spesialisert hydraulisk avrundingsmaskin brukes til å korrigere rundhet og retthet, og kontrollere ovaliteten til ≤D/1000; sømløse rør krever kun mindre rettejusteringer.

Prosess 5: Avfasing og bearbeiding av endeflate (kritisk prosess)

CNC dreiebenk / endeflatefresing:

· Fres begge endene av røret flatt og skjær sveisefas, og sørg for at endeflaten er vinkelrett;

· For søyler som krever flensforbindelser, presisjonsmaskin et register (tapp) ved rørenden for å sikre en flat, plan tilpasning med flensen.

Prosess 6: Montering og sveising av kolonne-endekomponenter

1. Søylebunnplatemontering: Oppsett og montering av firkantede/sirkulære bunnplater og avstivningsribber, etterfulgt av heftsveising for posisjonering;

2. Kolonnetoppplate og endehette: Fullsømsveising av endelokket for å tette røråpningen og hindre vanninntrenging;

3. Koblinger / Lugplater / Ringformede koblingsplater: Layout i henhold til tegninger, montering rundt røromkretsen og fiksering via heftsveising;

4. Innvendige avstivningsringer (for høylastede søyler): Segmentert heising og montering av innvendige ringformede avstivningsplater, festet ved innvendig heftesveising.

Prosess 7: All-Position sveising av komponenter

1. Baseplateribber og -sveising: Sveiset med gassskjermet sveising eller nedsenket buesveising (SAW);

2. Kritiske fugesveiser: Utsatt for UT ikke-destruktiv testing i henhold til designkrav.

Prosess 8: Korreksjon av ferdig produkt og hullboring

1. Korrigering av sveisedeformasjon og søyleretthet ved bruk av en kombinasjon av flammeoppvarming og mekaniske metoder;

2. CNC-boring av hull for bolter og bruksledninger på nødvendige steder. Prosess 9: Rustfjerning og anti-korrosjonsbehandling

1. Kuleblåsing til Sa2.5-grad for å fjerne møllebelegg og rust;

2. Maling: Grunning + mellomstrøk + toppstrøk; fortsett til varmgalvaniseringsprosessen om nødvendig.

Prosess 10: Ferdigproduktnummerering, inspeksjon, pakking og forsendelse

1. Merk komponent-ID, rutenettlinjer og høydenivåer;

2. Omfattende inspeksjon av dimensjoner, sveiser og anti-korrosjonsbelegg før lagring.

III. Sammenligning av de to prosessene

1. Sømløse sirkulære hule stålrørsøyler: Kort behandlingstid, ingen langsgående sveiser, utmerket strukturell integritet; rørdiameteren er imidlertid begrenset, og anskaffelseskostnadene for store diametre er høye.

2. Valsede og sveisede sirkulære rørsøyler: Kan ha ultrastore diametre med fullt tilpassbar veggtykkelse; innebærer ekstra rulle- og langsveisetrinn, men gir lavere kostnader for komponenter i stor skala.

IV. Spesialisert tilpasning (Mega sirkulære rørsøyler for høyhus)

1. For betongfylte søyler: Fuge- og luftehull er forhåndsreservert ved rørendene;

2. Sirkulære rørsøyler med variabel diameter: Fremstilt ved å rulle og sveise en konisk overgangsseksjon (redusering) for å koble sammen forskjellige diametre.

Key Performance Parameters for Circular Hollow Section (CHS)-kolonner

I. Geometriske spesifikasjoner

1. Betegnelse

Format: ϕD × t × L

·D: Ytre diameter (mm); Vanlige størrelser inkluderer φ89, 114, 165, 219, 273, 325, 426, 530, 630, 720, 820, 920, 1020...

·t: Veggtykkelse (mm); 4–50 mm

·L: Standard kuttelengde; typisk 6m/9m/12m; ekstra lange lengder oppnådd via segmentert skjøting

2. Dimensjonstoleranser

1. Ovalitet: ≤ D/1000

2. Retthet av søylekropp: Innenfor L/1000

3. End-face perpendicularity: ≤ t/10

II. Materiale mekaniske egenskaper (vanlige kvaliteter: Q235B/Q355B)

Q355NL er valgt for lavtemperaturapplikasjoner på grunn av sin motstand mot lavtemperaturpåvirkning.

III. Viktige strukturelle parametere

1. Tverrsnittskarakteristikker (overlegne kvadratrør/H-bjelker for samme vekt)

· Girasjonsradius er jevn i alle retninger; ingen forskjell mellom sterke og svake økser;

· Vindmotstandskoeffisient: μ ≈ 0,8 (mot 1,3 for kvadratiske/rektangulære rør og 1,5 for H-bjelker); lav vindbelastningspåvirkning

1. Kompresjonsfordel: Høy aksial kompresjonsstabilitetskoeffisient; bæreevnen overstiger rektangulære søyler for samme tverrsnittsareal

2. Torsjonsmotstand: Polart treghetsmoment for sirkulære seksjoner er betydelig høyere enn for ikke-sirkulære seksjoner; utmerket seismisk ytelse og motstand mot eksentriske belastninger

IV. Sveise- og NDT-ytelse (ikke-destruktiv testing).

1. Langsgående/omkretssveiser (grad I): 100 % ultralydtesting (UT); Grad II sveiser: 20 % punktsjekk UT;

2. Sveisestrekkstyrken er ikke lavere enn standardverdien til basismetallet. V. Anti-korrosjonsspesifikasjoner

1. Kuleblåsing rustfjerningsgrad: Sa2.5 (nasjonal standard);

2. Standard malingssystem: Grunning + Mellomstrøk + Toppstrøk; total tørrfilmtykkelse: 80–160 μm;

3. Varmgalvanisering: Sinkbeleggtykkelse ≥85 μm; designet for kystkorrosive miljøer.

VI. Spesifikasjoner for betongfylte rør (CFT) kolonne

1. Betongkvaliteter som vanligvis brukes til fylling: C30, C40 eller C50;

2. Synergistisk bærende virkning mellom stålrør og betong; samlet aksial bæreevne økt med 2–3 ganger; ofte brukt i superhøyhus.

VII. Installasjons- og tilkoblingsspesifikasjoner

1. Flenstilkobling: Bruker Grade 8.8 eller 10.9 høyfaste bolter;

2. Søylebunnplate: Platetykkelse 16–60 mm; utstyrt med innebygde ankerbolter (M20–M64).
