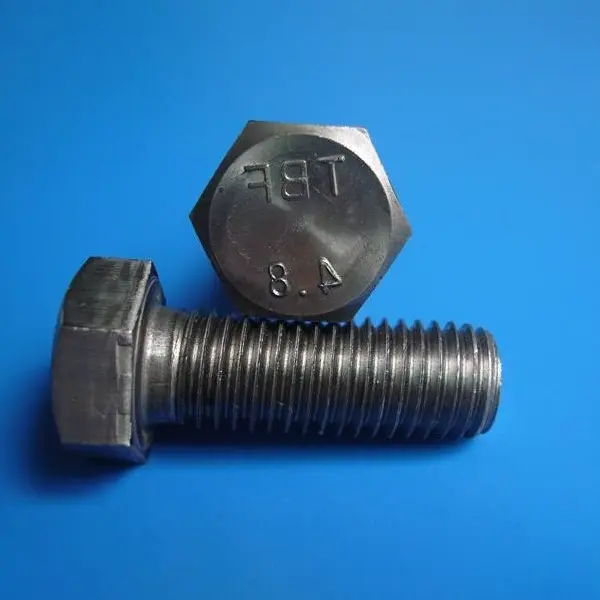

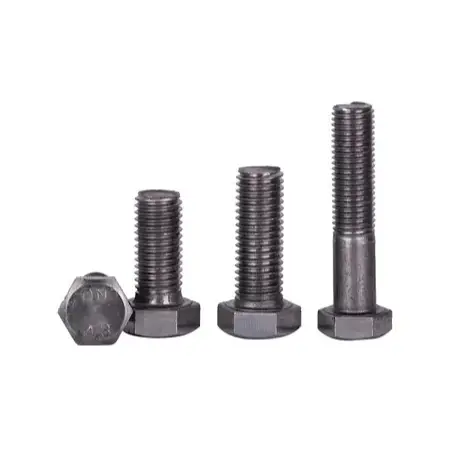

Standard stålforbindelsesbolter for konstruksjon

Grunnleggende definisjoner og standardkonfigurasjoner

Gjeldende standarder: GB/T 5780 (Klasse C – grov/kommersiell kvalitet), GB/T 5782 (Klasse A/B – presisjon/raffinert kvalitet)

I. Produktdefinisjoner

1. Beskrivelse

Standard koblingsbolter av stål for konstruksjon er universalfester som brukes til sekundære koblinger og midlertidig fiksering. De krever ikke en designpreload; i stedet overfører de belastninger gjennom skjærmotstanden til boltskaftet og lagertrykket ved kontaktflatene til de tilkoblede komponentene. De er kategorisert ved å produsere presisjon i to hovedtyper: Klasse C (grov/kommersiell kvalitet) og Klasse A/B (presisjon/raffinert karakter).

2. Styrkekarakterer

Vanlige karakterer: 4,6, 4,8 og 5,6. Deres styrke er betydelig lavere enn for høyfaste bolter; de må ikke brukes i primære bærende skjøter eller forbindelser utsatt for vekslende dynamiske belastninger.

3. Vanlige materialer

Hoveddelen er laget av lavkarbonstål eller Q235, noe som gir høy kostnadseffektivitet og enkel behandling.

4. Spesifikasjonsområde

Nominelle diametre: M10, M12, M16, M20, M22, M24; nominelle lengder: 30–200 mm (tilpasses på forespørsel).

Klassifiseringsdetaljer

Klasse C (grove/kommersielle) bolter: Karakterisert av lavere produksjonspresisjon, større skafttoleranser og større klaringer i boltehull; de muliggjør praktisk installasjon på stedet og er den mest brukte typen i ingeniørprosjekter.

Klasse A/B (presisjon/raffinert grad) bolter: Karakterisert av høy presisjon og tett passform, sikrer jevn lastfordeling; brukes vanligvis til utstyrsbaser og presisjonsskjøteskjøter.

II. Standard monteringskonfigurasjon

Standard montering for konstruksjonsforbindelsesbolter: 1 bolt + 1 sekskantmutter + 1 flat skive; fjærskiver kan legges til avhengig av spesifikke driftsforhold. 1. Standard boltkropp med sekskantet hode; har standard grove gjenger og et solid skaft uten seksjoner med redusert diameter.

2. Standard matchende sekskantmutter; gjengene justeres for sikker festing.

3. Flat skive (standard): Plassert under mutter- eller bolthodet for å øke lagerarealet og forhindre overflateskader under tiltrekking.

4. Fjærskive (valgfritt): Installert i områder utsatt for vibrasjoner for å gi elastisk låsing; tjener kun til å forhindre at den løsner og øker ikke den strukturelle bæreevnen.

Standard monteringskonfigurasjoner:

· Grunnleggende: 1 bolt + 1 mutter + 1 flat skive (mest vanlig)

· Anti-løsning: 1 bolt + 1 mutter + 1 flat skive + 1 fjærskive

III. Overflatebehandling

1. Vanlig / svart oksid: For tørre innendørsmiljøer; laveste kostnad.

2. Varmgalvanisering: For utendørs, utsatte, fuktige eller korrosive miljøer; rustbestandig og slitesterk.

3. Elektroforese / Maling: Dekorativ finish med grunnleggende korrosjonsbeskyttelse; ofte brukt til innhegninger og rekkverk.

IV. Applikasjonsscenarier

1. Midlertidig montering og innfesting av komponenter.

2. Tilkoblinger for sekundære konstruksjoner som rekkverk, stiger, vedlikeholdsplattformer, tak/veggbekledning og rørstøtter.

3. Lette hjelpekonstruksjoner og ikke-bærende dekorative elementer.

V. Ytterligere poeng

1. Installasjon: Kan strammes med standard manuelle eller elektriske skiftenøkler; ingen spesifikke krav til innledende tiltrekking, siste tiltrekking eller momentkontroll.

2. Egenskaper: Tillater installasjon i litt overdimensjonerte hull; enkel å montere/demontere og gjenbrukbar; utsatt for å løsne i miljøer med høy vibrasjon.

3. Begrensninger: Strengt forbudt som erstatning for høyfaste bolter i kritiske bærende forbindelser, slik som for stålbjelker, søyler eller krandragere.

Hva er de viktigste fordelene med standard stålforbindelsesbolter for konstruksjon?

1. Lav pris, enkel å anskaffe og svært allsidig.

2. Ingen spesialverktøy kreves; installasjon kan utføres med en standard manuell skiftenøkkel.

3. Lav styrke og lav forspenning; svak motstand mot vibrasjoner og skli.

4. Kan demonteres og settes sammen gjentatte ganger; installasjon og fjerning er praktisk.

5. Utsatt for deformasjon under belastning; uegnet for primære bærende skjøter i stålkonstruksjoner.

Differensierende høydepunkter

I. Kjernefordeler

1. Lave kostnader og høy kostnadseffektivitet

Råvarene og produksjonsprosessene for disse standard konstruksjonsforbindelsesboltene er enkle, noe som resulterer i en enhetspris som er langt lavere enn for høyfaste bolter; de reduserer kostnadene betydelig når de brukes til omfattende sekundærforbindelser eller midlertidige fester.

2. Enkel installasjon med minimale utstyrskrav

Ikke behov for kalibrerte momentnøkler eller spesialisert sluttstrammingsutstyr; standard manuelle eller elektriske skiftenøkler er tilstrekkelig. Prosessen unngår komplekse trinn som innledende stramming, siste stramming eller ny inspeksjon av dreiemoment, noe som gjør det enkelt å lære og utføre.

3. Høy tilpasningsevne og installasjonstoleranse

Den store klaringen mellom bolten og hullet (typisk for grove bolter av klasse C) gir mulighet for mindre hullforstørrelse og justeringsjusteringer på stedet, noe som forenkler komponentmonteringen. Installasjon er mulig i enhver romlig orientering uten begrensede tilgangssoner.

4. Fleksibel montering/demontering og gjenbruk

Disse boltene er designet for å unngå strukturelle skader, og er enkle å fjerne og installere på nytt, og tilbyr høye omsetningshastigheter; de er spesielt egnet for midlertidige fester, områder som krever hyppig vedlikehold, eller komponenter som er gjenstand for fremtidig modifikasjon og utskifting.

5. Enkel konfigurasjon og enkel administrasjon på stedet

Standardenheten består ganske enkelt av en bolt, en mutter og en flat skive. Med færre komponenter er det lavere risiko for feiltilpasning eller tap, noe som forenkler lagerlagring og rekvisisjonshåndtering på stedet.

II. Relative ulemper

1. Ingen designforspenning; svak motstand mot skli og vibrasjoner

Lastoverføring er kun avhengig av gjengelåsing; de løsner lett under dynamiske belastninger eller gjentatte vibrasjoner og er strengt forbudt for bruk i primære bærende eller utmattingskritiske ledd.

2. Lav styrke karakter

Overveiende karakter 4.6 eller 4.8; deres strekk- og skjærbærende kapasitet er langt dårligere enn de for bolter med høy styrke av klasse 8.8 eller 10.9, noe som gjør dem uegnet for tung belastning eller betydelige bøyemomenter. 3. Dårlig forbindelsesstivhet

Under belastning opplever komponenter større glidning og deformasjon, og oppfyller ikke stivhetskravene for skjøter i primære stålkonstruksjoner.

III. Sammendrag av utvalgskriterier

1. Prioriter vanlige bolter for: Midlertidig feste, sekundære konstruksjoner (rekkverk, braketter, kledning, etc.), statiske belastninger og steder uten høye krav til sklisikkerhet.

2. Velg høystyrkebolter for: Permanente koblingsskjøter som involverer primære bærende elementer (bjelker, søyler, kranbjelker, takstoler osv.), dynamiske belastninger, høye krav til stivhet og høye krav til sklisikkerhet.

Byggeprosess på stedet

Gjeldende standard: GB 50205-2020. Gjelder klasse C (grove) og klasse A/B (presisjon) vanlige bolter; dekker to scenarier: midlertidig fiksering og permanente strukturelle forbindelser.

I. Byggeforberedelse

1. Materialverifisering: Sjekk boltspesifikasjoner, lengde, styrkegrad og overflatebehandling. Bestill matchende muttere, flate skiver og fjærskiver etter behov; oppbevar dem på en organisert måte og beskytt trådene mot skade.

2. Forberedelse av verktøy: Standard manuelle nøkler, elektriske nøkler, vinkelslipere, filer og markører; ingen momentkalibreringsutstyr kreves.

3. Komponentinspeksjon: Rengjør tilkoblingsflatene for å fjerne støv, olje og løs rust. Inspiser plateskjøtehullene; hvis avstandene er for store, installer shim-plater i samsvar med spesifikasjonene.

4. Kontroll av hulljustering: Kontroller at boltehullet er justert. Mindre rømme er tillatt for klasse C-bolter, men gassskjæring for å forstørre hull er strengt forbudt; for store avvik krever utbedring (f.eks. fylling og omboring).

II. Komponentplassering og midlertidig fiksering

1. Heis og juster stålkomponenter; justere akser, høyde og flathet; sikre med midlertidige støtter.

2. Sikre posisjonen midlertidig med et lite antall bolter eller drivstifter for å forhindre total forskyvning.

III. Boltinnsetting

1. Sett inn boltene fritt; opprettholde en konsistent orientering; ikke tving dem inn ved å hamre.

2. Monteringssekvens: Bolthode → Komponentplateoverflate → Flat skive → (Fjærskive, hvis nødvendig) → Andre komponentplateoverflate → Mutter. 3. Den delte enden av fjærskiven må ikke ligge flatt mot lagerflaten; dette sikrer anti-løsningsfunksjonen.

IV. Festeoperasjoner

1. Festesekvens: For boltegrupper ved skjøter, stram symmetrisk fra midten og utover; for lange skjøter, fortsett fra midten mot begge ender for å hindre platevridning eller ujevn spenningsfordeling.

2. Festekrav: Stram til til plateoverflatene er i nær kontakt; moderat tilstramming er tilstrekkelig. Det er ingen spesifikke krav til innledende stramming, endelig stramming eller momentgrenser, og det er heller ikke nødvendig med streng kontroll av forspenning.

3. For boltarrangementer med flere rader, stram hver bolt individuelt og sekvensielt; sørg for at ingen bolter mangler eller er utilstrekkelig strammet.

V. Utseende Etterbehandling og beskyttelse av ferdig arbeid

1. Etter festing fjerner du rusk og overflødig metallspån i nærheten av skjøten.

2. Sjekk lengden på eksponerte tråder; standarden er 2–3 tråder. Bytt ut med en bolt av passende lengde hvis den synlige delen er for lang eller for kort.

3. Påfør rustbeskyttelsesmaling på utsatte tråder og områder som er påvirket av kutt eller støt.

4. Beskytt ferdige skjøter mot kraftige støt eller ytre forstyrrelser.

VI. Kvalitetsinspeksjon og aksept

1. Omfattende visuell inspeksjon

· Bolter, muttere og skiver er alle til stede og riktig installert, uten manglende eller feiljusterte deler;

· Tilkoblingsflater passer tett uten synlige mellomrom;

· Eksponerte tråder måler 2–3 tråder, og oppfyller visuelle kvalitetsstandarder;

· Ingen hammermerker eller gjengeskader.

2. Funksjonskontroll

Utfør målrettede stikkprøver i områder utsatt for vibrasjoner for å sikre at det ikke løsner seg.

VII. Byggeforbud

1. Forby å forstørre eller lage hull via gassskjæring eller brenning;

2. Forby strengt å erstatte høyfaste bolter med vanlige bolter ved primære bærende ledd;

3. Fjærskiver må ikke monteres baklengs eller utelates;

4. I områder som utsettes for hyppige vibrasjoner, må vanlige bolter ikke brukes som eneste bærende tilkobling. Forenklet prosess

Konstruksjonsforberedelse → Komponentinnretting og midlertidig festing → Bolteinnsetting + montering av skiver og muttere → Symmetrisk tiltrekking → Inspeksjon av gjengefremspring + anti-korrosjons-utbedring → Akseptinspeksjon

Nøkkelytelsesparametere

Standarder: GB/T 5780, GB/T 5782, GB/T 3098.1; klassifisert i klasse C (grove) bolter og klasse A/B (presisjon) bolter; vanlige styrkekarakterer: 4,6, 4,8, 5,6.

I. Grunnmateriale og hardhet

1. Vanlige materialer: Lavkarbonstål, Q235

2. Overflatebehandling: Vanlig finish, svart oksid, varmgalvanisering, elektroforese

3. Rockwell Hardness (HRC)

1. Karakterer 4,6/4,8: ≤28 HRC

2. Karakter 5.6: 22–32 HRC

II. Mekaniske egenskaper (minimumsverdier)

Merk: Vanlige bolter utsettes ikke for en designforspenning; lastoverføring er avhengig av skjær- og lagervirkning.

III. Dimensjons- og gjengetoleranser

1. Trådpresisjon

1. Klasse C (grove) bolter: 8g (stor toleranse, betydelig klaring mellom bolt og hullvegg; mest brukt på stedet)

2. Klasse A/B (presisjons)-bolter: 6g (høy presisjon, minimal passform)

2. Lengdetoleranse: Nominell lengde ±2 mm

3. Skaftretthet: ‰ (promille)

IV. Konstruksjon og installasjonsparametre

1. Gjengefremspring: 2–3 gjenger som stikker ut over mutteren etter tiltrekking anses som akseptabelt

2. Monteringstilbehør

1. Standard: Flat skive; fjærskive lagt til for vibrerende komponenter (tjener kun for å hindre at de løsner; øker ikke bæreevnen)

3. Hullkrav

1. Klasse C (grove) bolter: Mindre hullforstørrelse på stedet ved hjelp av en fil er tillatt; utvidelse via gassskjæring er strengt forbudt

2. Klasse A/B (presisjons) bolter: Hullforstørrelse er strengt forbudt for å sikre passformpresisjon

V. Ytelsesegenskaper

1. Sklimotstand: Ingen forhåndsbelastning; svak sklisikkerhet ved kontaktflater; uegnet for ledd utsatt for vekslende dynamiske belastninger eller intense vibrasjoner

2. Gjenbrukbarhet: Kan demonteres og gjenbrukes flere ganger

3. Forbindelsesstivhet: Relativt lav stivhet; utsatt for sklideformasjon under belastning

VI. Anvendelsesområde

1. Standard stålkoblingsbolter for konstruksjon: Kun beregnet for midlertidig feste, sekundære strukturer og statisk last hjelpekomponenter

2. Forbudt bruk: Må ikke brukes til primære bærende skjøter som stålramme bjelke-til-søyle-forbindelser, kranbjelker eller langspennede fagverk; kan ikke erstatte høyfaste bolter

FAQ

Q1: Hva er forskjellen mellom klasse C og klasse A/B bolter?

A: Klasse C-bolter er grove/kommersielle med større skafttoleranser og større klaring mellom bolten og hullveggen. De er den mest brukte typen for midlertidig fiksering og sekundære strukturer fordi de tillater mindre justeringer av hulljustering på stedet. Klasse A/B-bolter er presisjons/raffinert med tette klaringer og jevn lastfordeling, brukt til utstyrsbaser og presisjonsskjøteskjøter.

Q2: Kan vanlige bolter brukes i stedet for høyfaste bolter?

A: Nei. Vanlige bolter (klasse 4.6/4.8/5.6) har ingen designforspenning, lav styrke og dårlig motstand mot skli og vibrasjoner. De er strengt forbudt for bruk i primære bærende skjøter som stålbjelke-til-søyleforbindelser, krandragere og langspennede fagverk. Høyfaste bolter (grad 8.8/10.9) må brukes for alle kritiske strukturelle forbindelser.

Q3: Hva er hensikten med fjærskiven?

A: Fjærskiven gir elastisk låsing for å hindre at den løsner under vibrasjon. Den er installert mellom den flate skiven og mutteren. For standard statiske belastningsapplikasjoner er en flat skive alene tilstrekkelig. For vibrerende utstyr, krantilstøtende konstruksjoner eller dynamiske belastningsforhold anbefales en fjærskive, men gir fortsatt ikke den samme anti-løsende ytelsen som høyfast boltforspenning.

Q4: Kan vanlige bolter gjenbrukes?

A: Ja. I motsetning til høystyrkebolter med momentskjær, kan vanlige bolter demonteres og gjenbrukes flere ganger uten at det går ut over deres bæreevne, forutsatt at gjengene og skaftet ikke er skadet. Dette gjør dem ideelle for midlertidige fester, vedlikeholdstilgangspunkter og komponenter som kan endres i fremtiden.

Q5: Hvordan velge mellom ren finish, svart oksid og varmforsinking?

A: Vanlig finish / svart oksid er kun egnet for tørre innendørsmiljøer. Varmgalvanisering er nødvendig for utendørs eksponering, fuktige forhold eller korrosive miljøer; det gir 8-10 års korrosjonsbestandighet. For dekorative applikasjoner med grunnleggende korrosjonsbeskyttelse er elektroforesebelegg tilgjengelig.
