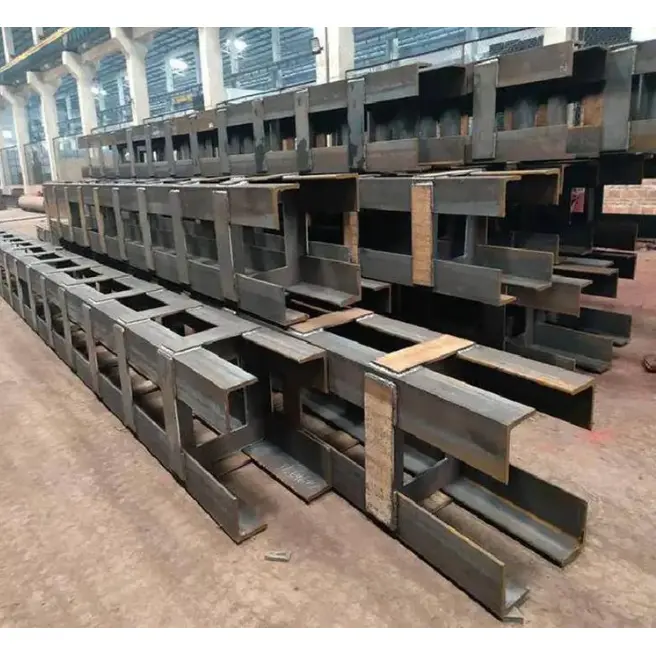

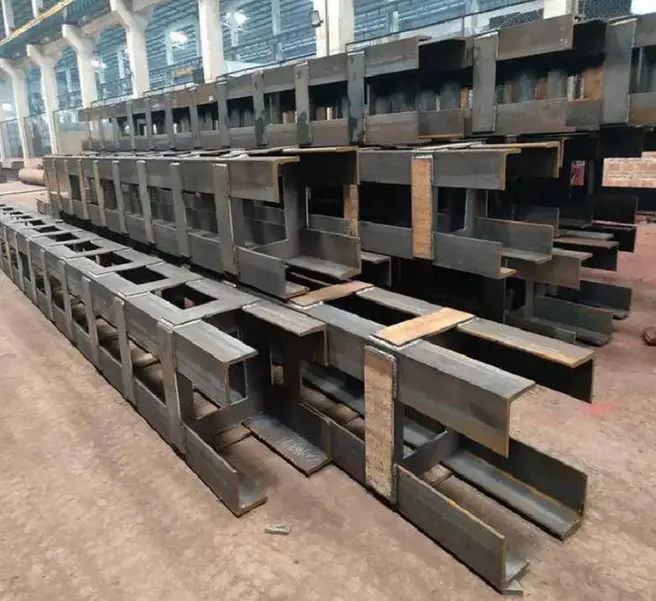

Formet konstruksjonsstålsøyle

Disse formede strukturelle stålsøylene er produsert basert på konstruksjonstegninger, faktiske tomteoppsett og spesifikke krav til bærende. Ved å bruke nasjonale standard konstruksjonsstålseksjoner og stålplater som råmaterialer, gjennomgår de en rekke skreddersydde prosesser – inkludert skjæring, bøying, skjøting og sveising, retting, festing av bunnplater og kileplater, hullbearbeiding og anti-korrosjonsoverflatebehandling – for å lage ikke-standard, unikt formede kolonnelaster.

Produktdefinisjon og konfigurasjon

I. Produktdefinisjon

1. Kjernedefinisjon

Formet strukturell stålsøyle refererer til et vertikalt bærende stålelement med et tverrsnitt som faller utenfor standard rektangulære, sirkulære eller konvensjonelle H-bjelkekategorier. Disse søylene er fremstilt ved å sveise sammen flere stålplateelementer, strukturelle seksjoner og/eller stålrør. De brukes først og fremst i applikasjoner som byggehjørner, skjulte veggsøyler, arkitektoniske funksjoner, lokaler med stor spennvidde og rammer for boliger eller offentlige bygninger, og balanserer strukturelle krav til bærende med arkitektoniske romlige og estetiske behov.

2. Vanlige tverrsnittsklassifiseringer

L-formet (hjørnesøyle): Designet for å bygge hjørner; sammensatt av to elementer; passer inntil vegger uten å stikke ut i det indre rommet.

T-formet (kantsøyle): Brukes midt på vegger eller langs korridorer; sammensatt av tre elementer; tilbyr balansert lastfordeling.

Korsformet (sentralsøyle): Brukes som en kjernesøyle i bygningen; har fire symmetriske elementer; tilbyr høy lateral belastningsmotstand og seismisk ytelse.

Z-formede, diamantformede og multi-element gitte søyler: Designet for komplekse planløsninger, store spenn og utkragede strukturer.

Komposittformede søyler: Formet ved å skjøte firkantede eller runde rør med T-seksjoner eller H-bjelker; et vanlig valg for høye og tunge belastninger. · Variabelt snitt / buede ikke-standardsøyler: Designet for arkitektonisk fasadestyling og buede gardinvegger; søylediameter eller -bredde varierer langs lengden.

3. Materialer og bruksområder

·Primære materialer: Q235B, Q355B (standardprosjekter); Lav temperatur / høyseismiske applikasjoner: Q355NL, Q355GJ.

·Nøkkelfunksjoner: Slanke søyleben, skjult innenfor vegger, høy plassutnyttelse, høy fugestivhet og fleksibel styling.

II. Standard konfigurasjonspakke

(I) Kolonnetekst

1. Hovedbenprofiler: Firkantede/sirkulære hule seksjoner, T-seksjoner, H-seksjoner eller tykke stålplater, montert og sveiset basert på tverrsnittsdesign; standard bentykkelse på 8–50 mm; Benhøyde-til-tykkelse forhold ≤ 4 (kodegrense).

2.Internt avstivningssystem

oTverrgående avstivningsringer/plater: Forhindre lokal knekking; avstand bestemt av lastdesign.

oVertikale avstivningsribber: Konsentrert ved flerbenskryss og bjelke-søyleleddsoner for å fordele stress.

3.Segmentell skjøtestruktur: Ekstra lange søyler laget i segmenter; omkretssveising (Grade I sveiser med 100 % ultralydtesting); fabrikk forhåndsmontering etterfulgt av skjøting på stedet.

(II) Tilbehør for endetilkobling

1.Søylebunnplate (nederst): Firkantet eller spesialformet stålplate, 16–60 mm tykk; inkluderer ankerbolter (M20–M64), avstivningsribber og ankerplater for feste til betongfundament.

2.Søyle toppplate / endeplate (toppende): Flat endeplate, skrå endeplate eller tilpasset flensplate; har forhåndsborede boltehull eller sveisefaser for tilkobling til søyler eller stålbjelker på øvre nivå.

3.Endedekselplate: Forsegler toppen og bunnen av kolonnen for å forhindre at vann og rusk trenger inn; helsveiset for en komplett tetning.

(III) Leddtilbehør

1. Støtteplater: Utkragede konsoller eller koblingsplater sveiset til sidene av den ikke-standardiserte søylen for å støtte stålbjelker, fagverk eller avstivningselementer. 2. Ringformede eller laterale koblingsplater er anordnet langs ytterkantene av søylebenene, og har plass til flerveis stålbjelkeforbindelser og gardinvegger.

3. Skjærbolter er designet for betongomsluttede eller betongfylte spesialformede stålrørssøyler, noe som forbedrer komposittvirkningen mellom stål og betong.

(IV) Korrosjonsbeskyttelse, belegg og beskyttelsestiltak

1. Rustfjerning: Kuleblåsing med full overflate eller sandblåsing til Sa2.5-grad.

2. Beleggsystem

o Standard korrosjonsbeskyttelse: Epoksy sink-rik grunning + mellomstrøk + toppstrøk; total tørrfilmtykkelse: 80–160 μm.

o Høykorrosjonsmiljøer (kyst/kjemisk): Varmgalvanisering; sinkbeleggtykkelse ≥ 85 μm.

3. Brannbeskyttelse: Påføring av brannbestandige belegg (tynnfilm eller tykkfilmtyper) i områder med brannsikkerhetskrav.

(V) Installasjonsforbruksvarer

· Tilkoblingsbolter: Standardbolter og Grade 8.8/10.9 høyfaste bolter (for bjelke-søyleskjøter).

· Sveisetilbehør: Sveisetråd og elektroder som er kompatible med basismetallet.

· Plasseringskomponenter, midlertidige koblingsplater og løfteører (forhåndsinstallert fra fabrikk).

(VI) Sammensatte og avledede konfigurasjoner

1. Betongfylt spesialformet stålrørsøyle: Kolonnekroppen har forhåndsformet fuging og luftehull; støping på stedet av C30/C40/C50 betong øker bæreevnen betydelig.

2. Betonginnkapslet spesialformet søyle: Langsgående armering og stigbøyler er anordnet på utsiden av søylebena, etterfulgt av forskaling og betongstøping; gir brannmotstand, ugjennomtrengelighet og forbedret stivhet.

3. Gitteret spesialformet søyle: Montering av flere stålseksjoner med lekteplater eller snørestenger; designet for lette og lange applikasjoner.

III. Komplett leveringsliste

1. Hoveddelen av den spesialformede stålsøylen (inkludert stivere, endeplater og løfteører);

2. Bunnplater, topplater, flensplater og tilhørende avstivere;

3. Ankerbolter, strukturelle bolter og mellomleggsplater;

4. Korbeler, koblingsplater og knastplater;

5. Ferdige komponenter med komplett belegg eller galvanisering;

6. Produktsertifikater for samsvar, materialspesifikasjoner, sveisinspeksjonsrapporter og dimensjonale inspeksjonsposter.

IV. Viktige forskjeller fra konvensjonelle sirkulære/kvadratiske kolonner

· Tverrsnitt: Ikke-standard komposittseksjon med flere lemmer; passer inntil vegger uten utstikkende hjørner; sirkulære/firkantede søyler har standard, solide tverrsnitt.

· Konfigurasjon: Flerveis tilkoblingsplater og flere sett med avstivninger kommer som standard på spesialformede søyler; sirkulære søyler bruker vanligvis enkle endeplater og bunnplater.

· Anvendelse: Spesialformede søyler balanserer arkitektoniske romlige krav med strukturell lastbæring; sirkulære søyler prioriterer aksial belastning, torsjonsmotstand og lav vindmotstand.

Kjernefordeler

1. Fleksibel geometri: Formede strukturelle stålsøyler kan tilpasses til enhver ikke-standard form, og passer perfekt til komplekse arkitektoniske strukturer og hjørneplasseringer.

2. Nøyaktig lastbæring: Strukturer er optimalisert for å møte spesifikke krav til eksentrisk belastning, sidekrefter og lastbæring ved spesielle koblingspunkter.

3. Spatial Adaptability: Suitable for scenarios where conventional columns cannot be installed, such as tight spaces, awkward corners, and staggered floor levels.

4. Monolittisk konstruksjon: Prefabrikert som en enkelt enhet på fabrikken, og sikrer strukturell integritet, høy stivhet og overlegen stabilitet.

5. On-Demand Customization: Materialer, dimensjoner, høyder og tilkoblingstilbehør kan skreddersys til spesifikke tegninger.

6. Allsidige bruksområder: Ideell for ikke-standard fabrikkrammeverk, kommunale stålkonstruksjoner, mesaninkonstruksjon, utstyrsstøtter og spesialiserte søyler for arkitektoniske funksjoner.

Differensierende høydepunkter

I. Arkitektoniske plassfordeler

1. Justerer med veggoppsett; ingen utstående indre søyler. L-formede, T-formede og korsformede søyler ligger i flukt mot skjærvegger eller utfyllende vegghjørner, og eliminerer fremspring som bruker brukbart gulvareal. I kontrast stikker runde rør, H-bjelker og firkantede rør ut fra veggoverflaten, og forstyrrer plantegninger og møbelplassering; formede søyler er det foretrukne valget for boliger og prefabrikkerte offentlige bygninger.

2. Har plass til uregelmessige arkitektoniske former. I stand til å danne buede, vinklede, variable seksjoner og polygonale komposittsøyler, noe som lett letter buede gardinvegger, unike fasader og utkragede hjørnestrukturer. Standard runde, firkantede og H-bjelkeseksjoner er faste, noe som gjør kostnadene ved å modifisere dem til tilpassede former uoverkommelig høy.

3. Optimalisert plassutnyttelse. Innebygd i veggen mens de opprettholder tilsvarende bæreevne, sparer disse søylene brukbart gulvareal – og tilbyr en klar fordel for eiendomsutviklere når det gjelder å redusere allokering av "felles areal" (delte plassforhold).

II. Strukturelle ytelsesfordeler

1. Flerveis lastdeling. Kompatibel med korsformede oppsett der flere bjelker konvergerer og med kompositt-tverrsnitt med flere ben; primærbjelker, sekundære bjelker og diagonalstag kan kobles til alle fire sider. Den bærende ytelsen ved bjelke-søyleskjøter er overlegen den for enkle runde eller firkantede søyler. Mens runde rør tillater 360° bjelkeforbindelser, er de vanskelige å bygge inn i innvendige vegger; H-bjelker er begrenset til to ortogonale koblingsretninger (sterke og svake akser).

2. Sterk seismisk integritet: Har en multi-lem kompositt stålplate design med tette interne stivere. Når den kombineres med plasstøpt eller prefabrikert betong, danner den en integrert stål-betongstruktur som tilbyr høy sidestivhet og utmerket skjærmotstand – noe som gir klare fordeler i soner med høy seismisk intensitet.

3. Fleksibelt tverrsnitt og veggtykkelse: Tillater lokaliserte justeringer av platetykkelse eller benbredde for å optimere strukturell ytelse basert på varierende vertikale belastninger langs søylehøyden; i motsetning til dette krever sirkulære eller firkantede hule seksjoner utskifting av hele elementet for å endre diameteren, noe som resulterer i høyere modifikasjonskostnader.

III. Konstruksjons- og integreringsforskjeller

1. Sømløs integrasjon med prefabrikkerte og plasstøpte systemer: Søylebenene kan legges inn i vegger, med armeringsjern eller skjærbolter forhåndsinstallert, noe som muliggjør direkte betongstøping for å danne en sammensatt søyle. Dette gir langt større allsidighet enn konvensjonelle stålsøylesystemer (som betongfylte stålrør eller stålarmert betong).

2. Tilkoblingsdetaljer på forespørsel: Låseplater og konsoller kan sveises nøyaktig der bjelkene kobles sammen, uten å bli begrenset av søylens tverrsnittsform; sirkulære eller firkantede seksjoner krever mer kompleks bearbeiding, for eksempel montering av klemkrager eller kutting av hull.

3. Fleksibel segmentering: Forenkler lette diameteroverganger mellom høye og lave nivåer for å imøtekomme varierende gulvbelastninger; tverrsnittsdimensjoner kan justeres gulv-for-etasje uten å måtte endre de primære materialspesifikasjonene for hele søylen.

IV. Estetiske og applikasjonsspesifikke fordeler

1. Skjult struktur: Søylen er skjult innenfor veggen, noe som resulterer i en ren utvendig fasade uten synlig stålverk; sirkulære og firkantede søyler er vanligvis eksponert - ofte brukt i landskapselementer eller stadioner - og kan ikke skjules.

2. Uovertruffen for hjørner og unike geometrier: Ideell for å bygge hjørner, lyse brønnkanter og uregelmessige trapperomsplasseringer der bare L-formede søyler passer til layouten; konvensjonelle kolonnetyper er ofte uegnet for disse konfigurasjonene.

V. Sammenligning av kostnader og livssyklus

Styrker

Bolig- og prefabrikkerte skjærveggprosjekter: Sparer arbeidskraft og materialer på sivile arbeider (puss og sekundære konstruksjonselementer), noe som resulterer i lavere totale kostnader; eliminerer behovet for kostbar tilpasset kledning eller dekorative hylster for komplekse former.

Svakheter

Frittstående utendørs søyler eller åpne arenaer med store spenn: Materiale- og fabrikasjonskostnadene er høyere enn for sirkulære hule seksjoner, noe som gjør dem mindre økonomiske i disse spesifikke bruksområdene.

VI. Nøyaktig posisjonering og differensiering av konkurrerende produkter

· Stålsøyler i H-seksjon: Standardrammeverk, industrianlegg med åpen planløsning;

· Sirkulære søyler med hule seksjoner (CHS): store spennplasser, høye søyler, utendørs landskapsstrukturer;

· Søyler med kvadratisk hulprofil (SHS): Vanlige småskala rammeverk, enkle støtter;

· Spesialformede stålsøyler: Prefabrikkerte boligenheter, skjærveggkonstruksjoner, uregelmessige arkitektoniske design, skjulte hjørnesøyler.

Fremstillingsprosess for formet strukturell stålsøyle

I. Materialskjæring

1. Bekreft materialkvaliteten ved platelevering; flate ut og jevne ut Q235B/Q355B stålplater.

2. Kutt komponenter (hoved/sekundære flensplater, stivere, bunnplater, koblingsplater) til utviklede dimensjoner ved hjelp av CNC-flamme- eller plasmaskjæremaskiner; utføre kantfasing samtidig.

3. Tillat sveisekrymping; bruk maler for layout og skjæring av uregelmessige eller ikke-standard deler.

II. Komponentforbehandling

Slip kanter og hjørner av små deler (stivere, koblingsplater) for å fjerne grader; merk utformingslinjer på deler som krever innebygde skjærbolter.

III. Jigmontering og forming (kjerneprosess)

1. Sett opp spesialiserte monteringsjigger/inventar; etablere posisjoneringsdatum basert på tverrsnittstype (L, T, korsformet eller polygonalt).

2. Plasser hovedflensplatene og fest dem med klemmer; kontroller flensavstand, vertikalitet og tverrsnittsdimensjoner.

3. Installer innvendige tverrgående stivere og vertikale ribber i hulrommet i lag; sikres midlertidig med heftesveiser.

Sett sammen uregelmessige kolonner med variabel seksjon i segmenter; forhåndsmontere overgangsseksjoner (varierende bredder) separat.

IV. Hovedsveising

1. Utfør full-penetrasjons multi-pass sveising på hovedsømmene ved bruk av nedsenket buesveising (SAW) eller CO2 gass-skjermet sveising.

2. Prioriter elektroslaggsveising for innvendige lukkede ribber.

3. Klassifiser sveiser i bjelke-søyleforbindelsessoner som klasse I; merk fullførte sveiser for påfølgende ikke-destruktiv testing (NDT).

V. Korreksjon etter sveising

Korrekt sveise-indusert vridning og lateral bøying ved hjelp av en kombinasjon av flammeoppvarming og mekanisk verktøy; kontrollsøylens retthet og geometriske toleranser i tverrsnitt; eliminere deformasjon forårsaket av sveisespenninger.

VI. Avslutt maskinering

Maskin begge ender av søylen ved hjelp av planfresing eller gulv-type bore-fresing for å sikre flathet og vinkelrett; for flenskoblede søyler, maskinboltehull og tappskjøter (rabbets). VII. Festemontering og sveising

1. Monter og sveis spesialformede bunnplater og toppplater til søyleakselen; helsveis matchende stivere til bunnplatene.

2. Plasser og sveis utvendige konsoller, knastplater og koblingsplater for primære og sekundære bjelker i henhold til tegningskoordinatene.

3. Butikksveis løfteører.

VIII. Boreoperasjoner

Bruk CNC-boremaskiner til å bore hull for høyfaste bolter og ankerbolter, for å sikre at hullpresisjon oppfyller standardene.

IX. Ikke-destruktiv testing (NDT)

Utfør 100 % ultralydtesting (UT) på grad I sveiser; utføre prøvetakingsinspeksjoner på grad II sveiser i henhold til spesifikasjoner; omarbeid og inspiser på nytt eventuelle ikke-kompatible sveiser.

X. Rustfjerning og korrosjonsbeskyttelse

Utfør total kulesprengning til Sa2.5-graden; påfør standard epoksy sinkrik grunning, mellomstrøk og toppstrøk; påfør brannhemmende belegg i utpekte brannbeskyttelsessoner; påfør varmgalvanisering der miljøforholdene krever det.

XI. Merking, inspeksjon og lagring

Merk komponenter med aksenumre, gulvnivåer og installasjonsretning; utføre omfattende inspeksjoner av dimensjoner, sveiser og korrosjonsbeskyttelse; utstede kvalitetssikringsdokumentasjon og pakke for forsendelse.

XII. Spesialiserte prosesser for unike/formede kolonner

1. Buede søyler med variabel seksjon: Form buede plater ved å bruke bøyejigger; utføre prøvemontering i segmenter før endelig lukkesveising.

2. Stålarmert betongformede søyler: Forhåndsinstaller skjærbolter på utsiden av søylen; reservehull for fuging og lufting.

3. Flerleddet gitterformede søyler: Sett sammen hovedelementer med lekteplater eller snørestenger i segmenter; sendes i segmenter for montering på stedet.

XIII. Kort sammenligning: Formede strukturelle stålsøyler vs. sirkulære hule seksjonskolonner (CHS)

1. CHS-søyler: Platerulling etterfulgt av sveising i omkretssøm; Formede søyler: Montering av flere plater, jiggbasert forming og mange avstivningsribber.

2. CHS-søyler: Enkel endevending; Formede søyler: Flere uregelmessige endeflater som krever omfattende endeflater.

Nøkkelytelsesparametere

I. Geometriske parametere

1. Vanlige tverrsnittsformer: L-formede, T-formede, korsformede, polygonale kompositter og buede søyler med variabelt snitt; flens/vevplatetykkelse: 8–60 mm; enkeltlemsbredde: 100–600 mm.

2. Toleranser for ferdige produkter

· Søyleretthet: ≤L/1000;

· Dimensjonsavvik i tverrsnitt: ±2–3 mm;

· Endeflatens perpendikularitet: ≤1/10 av lemmens tykkelse.

3. Enkeltsegmentlengde: Standard 9 m/12 m; segmentert skjøting brukt for ekstra høye søyler.

II. Materiale mekaniske parametere

Vanlige materialer: Q235B, Q355B.

Merk: Q355NL anbefales for lavtemperaturprosjekter med kvalifisert lavtemperaturstøtytelse.

III. Viktige strukturelle ytelsesegenskaper

1. Stivhetsegenskaper: Komposittseksjon med flere lemmer; treghetsmomenter i X- og Y-retninger kan justeres fleksibelt ved å variere benbredde og platetykkelse; overlegen side- og skjærmotstand sammenlignet med standard firkantede hulseksjoner (SHS) eller H-bjelker; egnet for integrering med skjærvegger.

2. Seismisk ytelse: Har interne langsgående og tverrgående avstivningsribber; høy leddstivhet; svært egnet for soner med høy seismisk intensitet; kan innkapsles i betong for å danne stålarmerte betongsøyler, noe som mer enn dobler bæreevnen.

3. Tilpasningsevne: Tillater lokal variasjon i veggtykkelse og lemmerbredde; tverrsnitt kan justeres langs søylehøyden etter behov; gir betydelige økonomiske fordeler for konstruksjoner med tyngre belastning i øvre etasjer og lettere belastning i underetasjer.

4. Vindmotstand: Ingen eksponering når den er innebygd i vegger (vindbelastning ubetydelig); for eksponerte ikke-standardsøyler er vindmotstanden høyere enn for sirkulære rør, men lavere enn for H-bjelker.

IV. Parametre for sveisekvalitet

1. Bjelke-søyleskjøter og primære skjøtesveiser: Grad I sveiser; 100 % ultralydtesting (UT).

2. Sekundære ribbesveiser: Grad II sveiser; 20 % tilfeldig inspeksjon via UT; sveisemekaniske egenskaper samsvarer med eller overgår basismetallets.

V. Anti-korrosjon og brannsikringsspesifikasjoner

1. Rustfjerningsgrad: Samlet sprengning til Sa2,5;

2. Standard belegg: Epoksy sink-rik grunning + epoksy glimmerholdig jernoksid mellomstrøk + toppstrøk; total tørrfilmtykkelse: 80–160 μm;

3. Kystbeskyttende korrosjon: Varmgalvanisering ≥85 μm;

4. Brannsikring: 1–3 timers brannmotstandsvurdering ved bruk av kompatible tynnfilm eller tykkfilm svellende brannhemmende belegg.

VI. Tilkoblingsspesifikasjoner

1. Søylebunnplate: Spesialformet plate (16–60 mm tykk) med M20–M64 ankerbolter;

2. Bjelke-til-søyle-tilkobling: Grade 8.8/10.9 høyfaste bolter;

3. Stål-betong-komposittsøyle: Φ19 skjærstifter sveiset til søylen utvendig for å forbedre bindingsstyrken mellom stål og betong.

VII. Ytterligere spesifikasjoner for stålarmert betongformede søyler

Betongkapsling (intern/ekstern): Typisk C30, C40 eller C50 karakterer; søylekroppen inkluderer forhåndsformede fuge- og luftehull.

VIII. Hvordan skille mellom de tre produkttypene?

· Sirkulær hulprofilsøyle (CHS): Isotropiske egenskaper, lav vindmotstand, egnet for utsatte strukturer med lang spennvidde;

· H-seksjonsstål: Distinkte sterke og svake akser, standard for industrielle fabrikkrammer;

· Formet konstruksjonsstålsøyle: Fleksibelt tverrsnitt, skjult innenfor vegger, justerbar toveis stivhet, spesialisert for prefabrikkerte boligkonstruksjoner.
