Takplater i korrugert stål for konstruksjonsbygg

Takpaneler i korrugert stål for strukturelle bygninger er de mest brukte takbeleggmaterialene i stålkonstruksjonssystemer. Disse produktene bruker varmgalvanisert eller Al-Zn-belagt stål som basissubstrat, med en rullebelagt farget beskyttende finish og formet til standardprofiler via kaldvalsing. Det komplette systemet består av takpaneler, festemidler, isolasjonslag, vanntette membraner, profiler og ulike trimkomponenter, og skaper en omfattende sammenstilling som spenner fra den bærende basen til overflatevanntetting, isolasjon og kantbehandling.

Karakterisert av lav vekt, høy konstruksjonseffektivitet og tilpassbare korrosjonsmotstandsnivåer, er disse panelene egnet for standard varehus og fabrikker, så vel som romramme med stor spennvidde og buede nettskalltak. De balanserer ytelse, byggekostnader og langsiktig holdbarhet, og er et foretrukket valg for takprosjekter med stålkonstruksjoner.

Produktanalyse og definisjon

1 Grunnleggende produktdefinisjon

Takplater i korrugerte stål for konstruksjonsbygg bruker varmgalvanisert eller Al-Zn-belagt profilert stål som ytre lag. Kombinert med isolasjonsmaterialer, vanntettingstilbehør, festemidler og trimkomponenter, er de installert over C-seksjons- eller Z-seksjons-stålrør for å danne en komplett takkonstruksjon. Systemet gir viktige funksjoner som taktetting, vanntetting, termisk isolasjon og vindmotstand, og fungerer som en vanlig takløsning for lette stålbygninger, romrammer og nettskallprosjekter.

2 Spesifikasjoner for underlag og belegg

2.1 Vanlige substrater inkluderer varmgalvanisert stål og varmdyppet Al-Zn-belagt stål; Vanlige beleggsspesifikasjoner inkluderer AZ150, AZ180 og AZ275.

2.2 Overflaten har en farget påstekt finish, tilgjengelig i tre beleggstyper – Polyester (PE), Polyester med høy holdbarhet (HDP) og Polyvinylidenfluorid (PVDF) – valgt basert på innendørs/utendørs miljøforhold og krav til korrosjonsbestandighet.

3 Vanlige produktkategorier

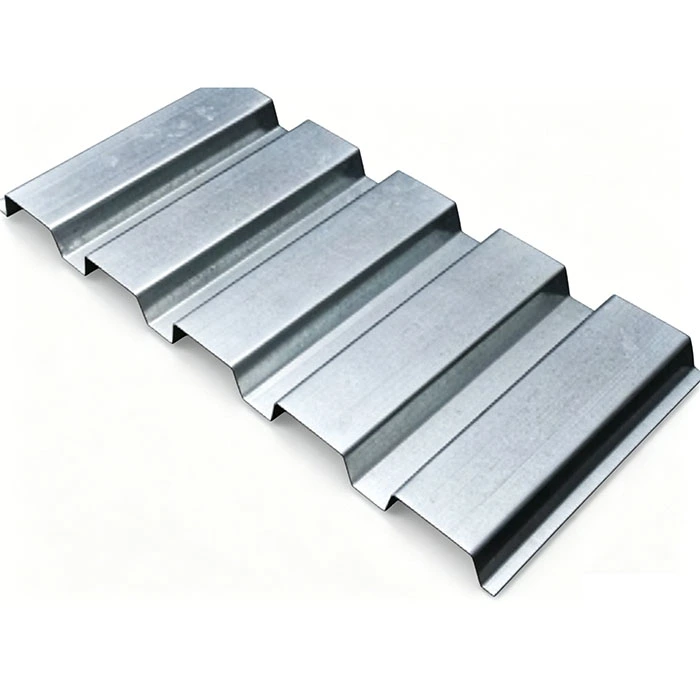

3.1 Standard overlappende fargebelagte stålplater: Inkluderer to vanlige profiler – Type 840 og Type 900. Disse er festet med synlige selvskruende skruer og er mye brukt for standard fabrikkbygninger og varehus.

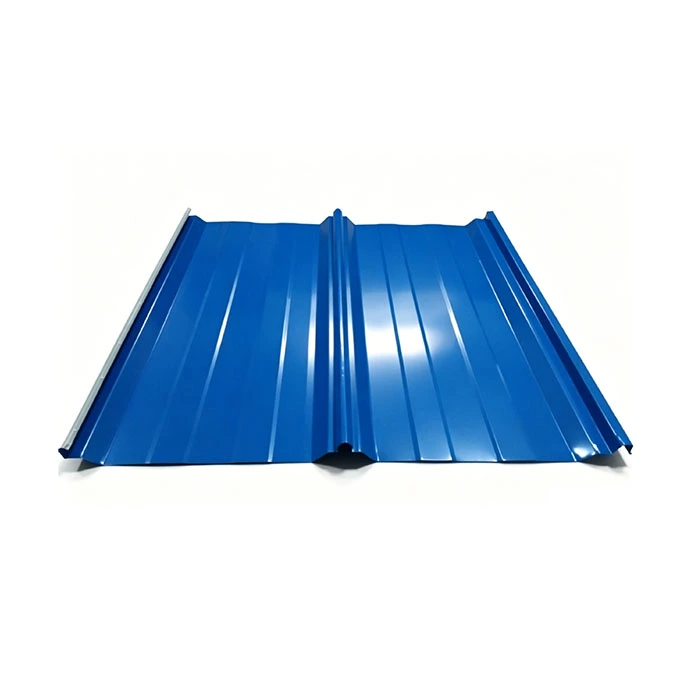

3.2 Takpaneler med stående søm: Inkluderer Type 470 og Type 475. Disse har en monteringsmetode med skjult klips uten synlige skruer og gir utmerket vanntettingsytelse; de er egnet for store og buede takkonstruksjoner, som romrammer og nettformete skall.

Omfattende systemkonfigurasjon

1 Takpanellag

1.1 840/900-serien Lap-Seam Paneler: Paneltykkelse på 0,4 mm–0,8 mm; har sideskjøter festet med synlige selvskruende skruer.

1.2 470/475-serien Stående sømpaneler: Paneltykkelse på 0,6 mm–1,0 mm; bruker en mann-hunn sammenlåsende sømstruktur installert med skjulte klips.

1.3 Anbefalinger for materialvalg: For standard innlandsprosjekter, bruk Al-Zn-belagte underlag med standard polyestermaling; for kystnære eller kjemisk korrosive områder, prioriter Al-Zn (AZ275) substrater med fluorkarbon (PVDF) toppstrøk.

2 Feste- og tilkoblingstilbehør

2.1 Glidende skjulte klips: Designet spesielt for stående sømpaneler; laget av varmgalvanisert stål; tar imot termisk ekspansjon og sammentrekning av panelene.

2.2 Selvskruende skruer og vanntette skiver: Brukes til å feste paneler med lapsøm; skivene er laget av EPDM-gummi for å sikre langvarig vanntett forsegling.

2.3 Hjelpetilbehør: Blindnagler og butylforseglingstape; brukes til å forsegle og forsterke paneloverlappinger og blinkende skjøter, og forhindrer kapillært vannlekkasje.

3 vanntett-pustende lag

Bruker en spunnet polypropylen vanntett-pustende membran installert mellom isolasjonslaget og korrugerte ståltakpaneler for strukturelle bygninger; det blokkerer eksternt flytende vanninntrenging samtidig som det lar indre fuktighetsdamp slippe ut, og forhindrer fuktighet i isolasjonen, muggvekst og forringelse av termisk ytelse.

4 termisk isolasjonslag

4.1 Isolasjonsplater av steinull: Tykkelse på 50 mm–150 mm; oppfyller klasse A ikke-brennbare brannsikkerhetsstandarder og røyktoksisitetskrav; egnet for produksjonsverksteder, lagre for farlige kjemikalier og anlegg som er underlagt strenge brannsikkerhetsinspeksjoner.

4.2 Glassulltepper: Tykkelse på 50 mm–150 mm; termisk ledningsevne ≤0,042W/(m·K); tilbyr utmerket kostnad-ytelse verdi; mye brukt i standard industribygg av lett stål uten spesielle brannsikkerhetskrav. 4.3 Hjelpekomponenter: Isolasjonsstøttenett og spesialiserte isolasjonsklemmer er anordnet på tvers langs purlinene for å forhindre at den fleksible isolasjonsullen synker eller rives.

5 Dampsperre

For bygninger som er utsatt for høy luftfuktighet – som for eksempel innendørs matlaging, vask eller fukting – må det installeres en PE-dampsperremembran. Den legges over grenene og under isolasjonslaget for å blokkere den oppadgående migreringen av varm, fuktig inneluft, og forhindrer dermed omfattende kondens og drypp i isolasjonslaget om vinteren.

6 Sekundær takkonstruksjon

Den bærende underkonstruksjonen bruker varmgalvaniserte C-seksjons- og Z-seksjons stålpurlins (spesifikasjoner som strekker seg fra C100–C250 og Z140–Z220), som er boltet til støttene på stålbjelkene eller de øverste kordene på romrammen. Hjelpekomponenter – inkludert hengestenger, horisontale stivere og knestøtter – brukes for å begrense vridning på siden og motstå tverrgående vindbelastninger på taket.

7 Komplett sett med trim- og blinktilbehør

Inkluderer mønekapper, gavlkantlist, innvendig hjørnebeslag, takfotslukking og kantlist for dagslyspaneler, som sikrer omfattende dekning av alle takskjøter og hjørner (både innvendig og utvendig). Systemet inneholder fabrikkproduserte fargebelagte stålrenner eller 304 rustfrie stålrenner, parret med PVC-korrosjonsnedløpsrør, galvaniserte regnvannsbeholdere og ekspansjonsfuger for å danne et komplett, organisert dreneringssystem.

8 dagslyskomponenter

Bruker FRP (glassfiberforsterket plast) eller PC (polykarbonat) dagslyspaneler. Disse panelene har profiler som passer perfekt til takpanelmodulene, noe som muliggjør sømløs overlapping. De er vanligvis plassert hver 2.–3. bukt for å gi naturlig dagslys for anlegget og redusere energiforbruket til kunstig belysning.

Standard integrerte applikasjonsløsninger

1 Enkel Lagertakmontering

Konfigurasjon: 840-profiler fargebelagt stålplate + enkeltlags 50 mm glassull + C120 ståltråder + standard fargebelagt ståltilbehør. Denne konfigurasjonen tilbyr en enkel struktur og lave kostnader; den er egnet for midlertidige lager eller enkle lagerbygninger for materialer som sand og grus, der det ikke er strenge krav til varmeisolasjon eller brannmotstand.

2 Standard industriell fabrikktakmontering

Konfigurasjon: Modell 900 farge ståltak + 100 mm tykk steinull isolasjon + PE dampsperre + C/Z-seksjon stål purlins + prefabrikkerte takrenne og nedløpssystem. Denne enheten tilbyr en balansert kombinasjon av brannmotstand, termisk isolasjon og vanntetting. Den er egnet for generelle industrifabrikker i regnfulle innlandsregioner og representerer den mest implementerte standardiserte løsningen til dags dato.

3 romramme med lang spenn og nettformet skalltak

Konfigurasjon: Modell 470 paneler med stående søm + vanntett pustende membran + 100–150 mm steinull + varmgalvaniserte skyvestøtter + et komplett sett med tilpassede beslag og takrenner i rustfritt stål. Systemet har ingen synlige festehull, rommer termisk ekspansjon/sammentrekning på ±25 mm, og gir overlegen motstand mot deformasjon, sterk vind og vanninntrenging. Takplater i korrugert stål for strukturelle bygninger er egnet for romramme og buede nettskalltak med spennvidder på over 60 meter.

Anti-korrosjonsstandarder

1 Takpanel Underlag Anti-korrosjon

For standard tørre innlandsprosjekter er Al-Zn-beleggets vekt ikke mindre enn AZ150; for regioner langs elver med mild sur nedbør, er AZ180 valgt; for kystområder med saltspray eller miljøer med kjemisk røykkorrosjon, brukes AZ275-belegg, sammen med et PVDF-fluorkarbon-toppbelegg for å forsinke aldring av maling.

2 Metalltilbehør Anti-korrosjon

For ståltilbehør, som forseglinger, skjulte klips og strekkstag, er den fabrikkpåførte varmgalvaniserte beleggtykkelsen minst 80 μm. Kuttkanter repareres på stedet ved hjelp av et kaldspray sinkbelegg (med >95 % sinkinnhold) for å hindre spredning av rust fra skjæreflatene.

Viktige operasjonelle fordeler

1 Fordeler med vanntetting og drenering

Takhellingen er utformet med en gradient på 1:100–1:200, noe som sikrer jevn vannføring langs dalene. Overlappende paneler bruker en dobbel skjøt forseglet med butyltape, mens paneler med stående søm har en mekanisk lås uten perforeringer; dette eliminerer vannlekkasje fra festehull eller hull ved kilden, noe som gjør systemet egnet for kontinuerlig kraftig nedbør.

2 Fordel med lett belastning

Med en egenvekt på bare 0,05–0,12 kN/m² – mindre enn en tjuendedel av betongtak – eliminerer disse panelene behovet for å forsterke primære stålbjelker, romrammeelementer eller uavhengige bygningsfundamenter; for stort spenn, søylefrie tak, reduserer dette direkte kostnadene for den primære stålkonstruksjonen med 12–18 %.

3 Fordel med holdbarhet og værbestandighet

Malingsfinish er tilgjengelig i tre holdbarhetsgrader: PE (polyester) for innlandsområder (5–8 års garanti), HDP (polyester med høy holdbarhet) for regnfulle områder (10–15 år) og PVDF (fluorkarbon) for kystområder (20+ år). Al-Zn-belegget (aluminium-sink) på underlaget tilbyr oppofrende anti-korrosjonsegenskaper, slik at det dannes en beskyttende oksidfilm automatisk på alle skadede områder.

4 Konstruksjons- og leveringsfordeler

Installasjonen er fullstendig tørrmontering; det er ikke behov for betongherding, forskaling eller våt arbeid, og arbeidet stoppes ikke av minusgrader, regn eller snø. Mekanisk rulleformede paneler installeres direkte på stedet, slik at et 10 000 m² tak kan fullføres på bare 15 arbeidsdager – en femtedel av tiden som kreves for betongtak.

5 O&M og ettermonteringsfordel

Paneler støtter vekten til en enkelt person for vedlikehold; lokalisert rust eller skade kan løses ved å skifte ut individuelle paneler uten å demontere hele taket. Ettermontering av fotovoltaiske monteringer eller aksialvifter krever minimal strukturell forsterkning, noe som holder modifikasjonskostnadene svært lave. Kasserte paneler er 100 % resirkulerbare som stål og kan omsmeltes og rulles på nytt.

6 Brannsikkerhet og miljøfordel

Det fargebelagte underlaget er ikke brennbart; når den er sammenkoblet med steinullisolasjon i klasse A, oppfyller den 0,5-timers brannmotstandsgrad som kreves for industrianlegg. Produksjon og installasjon genererer ingen konstruksjonsrester, noe som reduserer utslipp av fast avfall med 90 % sammenlignet med betongtak og oppfyller internasjonale standarder for grønn bygningssertifisering.

Sammenlignende analyse med lignende produkter

1 Sammenligning med Betongtak

Betongtak har høy egenvekt og fundamenteringskostnader, krever 3–6 måneders våtkonstruksjon på stedet, kan ikke bøyes for å passe buede gitterskaller og lider av irreversible sprekker og lekkasje over tid. I motsetning til dette er disse takplatene i korrugert stål for strukturelle bygninger lette, gir korte byggetider, kan bøyes til tilpassede former og tillater enkle lekkasjereparasjoner.

2 Sammenligning med aluminium-magnesium-mangan (Al-Mg-Mn) takbelegg

Mens Al-Mg-Mn tilbyr litt overlegen vanntetting, er enhetsmaterialekostnadene over 40 % høyere enn for fargebelagt stål, og dens lavere hardhet gjør det utsatt for bulker fra fallende gjenstander; under standard vindtrykk og korrosive forhold, yter Al-Zn-belagt stål like godt, samtidig som det gir overlegen kostnadseffektivitet.

3 Sammenligning med leirfliser/asbestfliser

Leirfliser er for tunge for tak med lang spenn i stålkonstruksjoner og er kun egnet for lave bygninger i murstein og betong; asbestfliser lider av dårlig holdbarhet og høy sprøhet, og - på grunn av miljøbestemmelser som forbyr asbest - er forbudt i utenlandske prosjekter, mens fargebelagt stål er fullt kompatibelt og gir overlegen slagfasthet.

Standardisert behandlingsarbeidsflyt

1 Inspeksjon av råstoff

Bekreft originale materialrapporter fra produsenten og testrapporter for sinkbelegg for varmgalvaniserte eller Al-Zn-belagte stålspoler; bruk beleggtykkelsesmålere for stedssjekk av AZ-verdier og inspiser overflaten for riper, belegghull eller hvite oksidasjonsflekker; returnere ikke-konforme råvarer direkte til stålverket.

2 Avrulling, justering og mating

Bruk en traverskran for å laste spolen på den hydrauliske avrulleren; avviklingen flater ut stålbåndet med konstant hastighet, ved å bruke et fotoelektrisk justeringssystem for å holde avviket innenfor ±2 mm, og forhindrer skjevheter på panelet under formingen.

3 Multi-pass rulleforming

Lapsømmepaneler er formet ved hjelp av 12 sett med ruller med en 50 mm overlappingsbredde reservert ved kanten; stående sømpaneler bruker 16 sett med spesialiserte formingsvalser for å lage sammenlåsende hann- og hunnskjøter, og sikrer en sømklaring på ≤0,3 mm.

4 Hydraulisk skjæring med fast lengde

Kutt til spesifiserte lengder basert på tegninger; standardpaneler (≤12m) kuttes for veitransport, mens ekstra lange paneler kuttes i seksjoner; kuttekanter avgrades og avlastes for å forhindre fremtidig korrosjon på kuttestedet.

5 Omfattende inspeksjon av ferdig produkt

Mål effektiv dekningsbredde, ribbehøyde og paneltykkelse, og sjekk malingsfilmens vedheft; stående sømpaneler gjennomgår ytterligere sømstrekktesting for å sikre at den sammenlåsende vindlastkapasiteten oppfyller standardene.

6 Beskyttende emballasje og forsendelse

Gjennomsiktig PE-beskyttelsesfilm påføres paneloverflaten for å forhindre transportriper; Takplater i korrugert stål for konstruksjonsbygninger er kryssbundet og plassert på bunnblokker av massivt tre; spesifikasjoner (profiltype, lengde, prosjekt-ID) er spraymerket på utsiden; og for sjøfraktbestillinger påføres ytterligere vanntett strekkomslag.

7 Tilpasset fremstilling av tilbehør

Etter å ha slisset de fargebelagte hovedspolene i stål, blir komponenter som mønekapper, beslag, takrenner og endelukkinger fremstilt ved bruk av CNC-bøyemaskiner; bøyeradius er standardisert til tre ganger paneltykkelsen for å hindre sprekker eller maling avskalling under bøying.

8 Omfattende tilbehørsforsyning

Varmgalvaniserte selvskruende skruer, EPDM-skiver, skyvebraketter og tetningsbånd pakkes individuelt etter type og sendes i samme parti som takpanelene, noe som sikrer konsistens i tilbehørsbelegg og malingsfinish.

Nøkkelytelsesparametere

1. Paneldimensjonsparametere

2. Teknisk indeks for underlag og belegg

Underlagsgrad: TS280 (vanlig område), TS350 (høyt vindtrykkområde)

Strekkstyrke: 380~520MPa

Termisk ekspansjonskoeffisient: 1,2×10⁻⁵/℃

Overflatemaling tørr film: PE 20-25μm, HDP 25-30μm, PVDF 25-35μm

Referansevekt: 0,5 mm=4,0 kg/㎡, 0,6 mm=4,8 kg/㎡

3. Vind og termiske støtteparametre

Vindmotstand: 0,55~1,0kPa grunnleggende vindtrykk med Z purlin-forsterkning

Sliding Support Slip Rekkevidde: ±25 mm

Steinullparameter: Tetthet 100-150 kg/m³, klasse A brannsikker

HAISHENG One-Stop-leveringstjeneste

1 Tilpasning og utvalg før salg

Basert på lokale prosjektforhold – inkludert vindtrykk, snølast, korrosjonsklasse og brannsikkerhetskoder – tilbyr vi gratis matchende løsninger for takprofiler, belegg og isolasjonslag, og reduserer risikoen for fremtidig omarbeid knyttet til vanntetting eller vindmotstand.

2 Grenseoverskridende logistikkbeskyttelse

Spesialisert fuktsikker, lufttett emballasje for sjøfrakt inkluderer hjørnebeskyttere og seksjonspanelseparasjon for å forhindre skade fra oseanisk saltspray og overflatedeformasjon.

3 Teknisk støtte og garanti etter salg

Fjerninstallasjonsveiledning gitt på både kinesisk og engelsk; substratbeleggsgaranti på 15 år for innlandsområder og 8 år for kystområder; malingsgaranti basert på det spesifikke beleggets levetid; og livstidsforsyning av erstatningstilbehør.

FAQ

1 Er en fluorkarbon (PVDF) finish obligatorisk for kystprosjekter?

For steder innenfor 5 km fra kysten eller i kjemiske industriparker er et AZ275-substrat kombinert med en PVDF-fluorkarbonfinish obligatorisk; for områder 5–20 km fra kysten med mild saltspray, kan et AZ275-substrat med en HDP-finish (High Durability Polyester) brukes for å balansere kostnader og lang levetid.

2 Kan takplater av korrugert stål for strukturelle bygninger brukes til buede romrammetak?

For buede tak med radius større enn 50m, kan 900-typen laftede panel brukes i begrenset grad; for komplekse buede overflater med tettere radier, er 470-type stående sømpanel obligatorisk for å forhindre deformasjon, sprekker eller lekkasje ved overlappskjøtene.

3 Kan man velge mellom en dampsperre og en vanntett pustende membran?

Bruk en dampsperre for interiør utsatt for fuktighet, og en vanntett pustende membran for eksteriør utsatt for regn; i områder med høy luftfuktighet og hyppige nedbørsmengder må begge lagene installeres, mens for enkle, tørre varehus kan begge lagene utelates helt.
