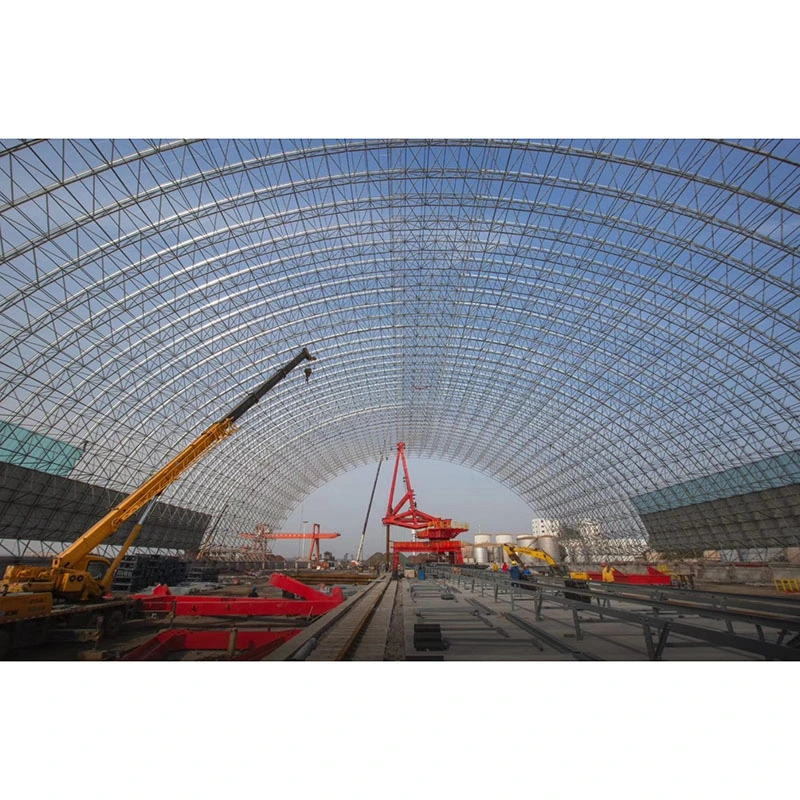

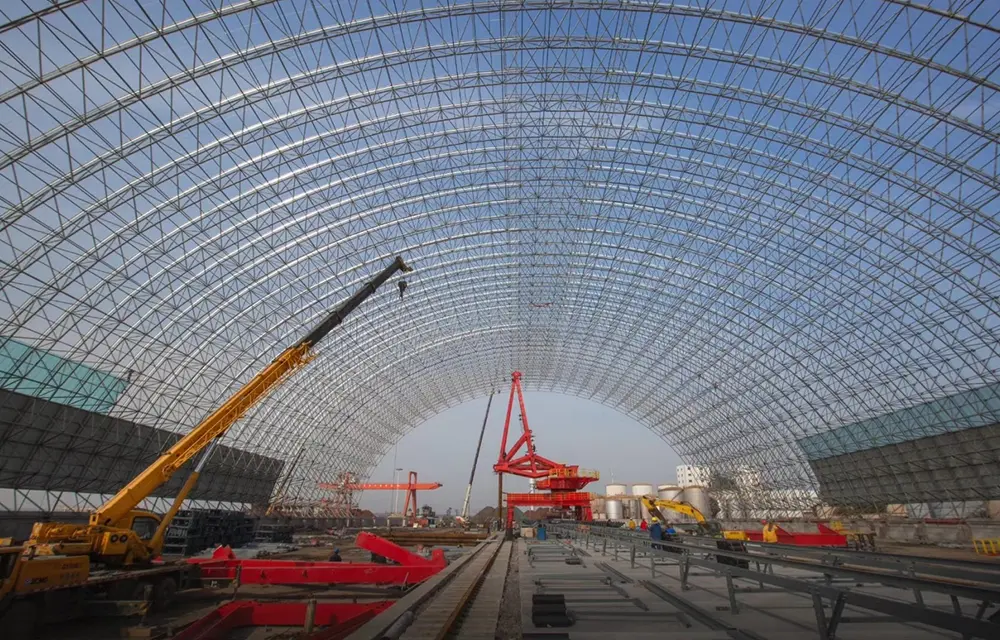

Lang spenn stålgitter skallstruktur

I motsetning til konvensjonelle flate romrammer eller stive portalrammer, bruker Long Span Steel Lattice Shell Structure et buet romlig gitterbærende system. Mens flate strukturer først og fremst er avhengige av bøyevirkning, oppnår dette systemet bæreevne gjennom en kombinasjon av skall-buekraft og den aksiale handlingen til de romlige delene.

Dette systemet er ikke bare en sammenstilling av individuelle elementer, men en komplett, integrert løsning som omfatter strukturelle noder, glidelager, skyvebestandige fundamentelementer, takbelegg og lyn-/korrosjonsbeskyttelse. Den er spesielt konstruert for å møte strukturelle utfordringer knyttet til søylefrie tak som overstiger 60 meter i spennvidde, komplekse buede geometrier og steder utsatt for tung vind- og snøbelastning. Balanserer arkitektonisk estetikk med langsiktig driftssikkerhet, og har blitt et vanlig valg for taktekking av industrianlegg og offentlige lokaler med ultra-stort spenn.

Utvalgskriterier og distinksjoner

1.1 Bransjedefinisjon

The Long Span Steel Lattice Shell Structure - ofte referert til som et "stålgitterskall" - er en type buet, svært statisk ubestemt romlig rutenettstruktur. Det er i hovedsak en flat romramme som har blitt buet for å danne en kontinuerlig buet overflate, som omfatter sfæriske, ellipsoidale, sylindriske og hyperbolske paraboloide geometrier. Den definerende karakteristikken er generering av utover horisontal buekraft, som nødvendiggjør støtter, ringbjelker eller trykkbestandige fundamenter for å motvirke indre krefter. I motsetning til dette, bærer flate romrammer belastninger hovedsakelig i vertikal retning og genererer ingen horisontal buekraft; de grunnleggende mekaniske prinsippene som styrer de to systemene er helt forskjellige.

1.2 Visuelle kjennetegn ved strukturell atferd

- Medlemsbelastning: Primært aksial spenning og kompresjon; fravær av lokale bøyespenninger sikrer jevn spenningsfordeling.

- Lastoverføring: Vertikale taklaster løses opp langs den tangentielle retningen til den buede overflaten til aksiale krefter inne i skallet; lastveien er kort, noe som resulterer i minimalt energitap.

- Operasjonell egnethet: En svært statisk ubestemt redundant struktur; lokalisert medlemssvikt utløser ikke global kollaps, og tilbyr overlegen motstandskraft mot plutselig vind, snø og seismiske hendelser.

1.3 Klassifisering etter spennvidde og 3D-nodekonfigurasjon

Enkeltlags stålgitterskal: Enkeltlags medlemsarrangement med svært lav egenvekt; egnet for små til middels spennvidder (15–60 m) glaserte kupler og små landskapspaviljonger; gjelder kun i områder med lav vind- og snøbelastning; benytter hovedsakelig navnoder i støpt stål.

- Dobbel-lags Bolted-ball Lattice Shell: Dobbeltlags rutenettkonfigurasjon som består av topp- og bunnakkorder med forbindende nettelementer; gir høy stivhet; egnet for standard store spenn (30–100 m) kullskur og sylindriske lagerskall; det foretrukne valget for steder i innlandet med standard vind- og snøforhold.

- Dobbeltlags sveiset kulegitterskal: Har full penetrasjonssveising ved de sfæriske nodene, noe som gir eksepsjonell motstand mot deformasjon; egnet for ultrastore spenn (60–200m) og lagringsanlegg for tung last i kystområder utsatt for sterk vind og tung snø.

Primære materialvalgskriterier: Q235B stål er valgt for spennvidder ≤60m og taklast ≤0,9 kN/m²; Q355B-stål brukes til spenn >60m, tunglast kullskur og kystområder.

Omfattende systemkomponenter av langspennende stålgitter-skallstrukturer

2.1 Primære nettstrukturenheter

Består av spesialkuttede sirkulære hule seksjonselementer (CHS) og tre typer spesialiserte noder; alle elementer kuttes til bestemte lengder basert på overflatekrumningen i stedet for å bruke standardiserte lengder. Basematerialer inkluderer sømløse stålrør og høyfrekvente sveisede stålrør, med spesifikasjoner fra φ60×3,5 til φ219×10. Differensierte applikasjonsscenarier for nodetyper:

- Boltede hule kuler: Sylindriske skjell med lav krumning og konvensjonelle, nettede skall med to lag; montert på stedet ved hjelp av bolter, som krever null sveising på stedet.

- Sveisede hule kuler: strukturer med stort spenn, tung belastning og tykt skall; har indre ringformede avstivningsribber for å motstå lokal knusingsdeformasjon.

- Navnoder i støpt stål: Spesielt for enkeltlags buede kupler; bruke plug-in-tilkoblinger og tilby det høyeste nivået av komponentstandardisering.

Tilknyttede festemidler: Boltede kulesystemer bruker standard 10.9 høystyrkebolter, koniske hoder, tetningsplater og hylser; sveisede kulesystemer mangler standard festemidler, og er helt avhengig av stumpsveiser med full penetrering med skråkanter.

2.2 Differensierte støttesystemer

Den horisontale buekraften til et nettformet skall er 3–5 ganger større enn en romramme; feil støttevalg kan direkte føre til takkollaps. Fire typer støtter og deres applikasjonsscenarier:

- Faste hengslede støtter: Plassert ved bygningshjørnene; begrense vertikal og toveis horisontal forskyvning, bære over 60 % av skallets buekraft, og tillate mindre rotasjon for å avlaste stress.

- Enveis skyvestøtter: Skyv langs periferisk eller radiell retning; spesielt utviklet for å frigjøre termisk skyvekraft forårsaket av sesongmessige temperaturforskjeller, og forhindre sprekkdannelse på grunn av termisk ekspansjon og sammentrekning.

- Strekkhengslede støtter: Brukes på kystnære eller åpne, utsatte steder; motstå negative vindsugekrefter og forhindre at det nettformede skallet løftes opp eller rives av vinden.

- Elastiske støtter: Brukes for steder med ujevn grunnsetting eller for uregelmessige dobbeltbuede nettformede skall; tilpasse til fundamentdeformasjon for å justere lastfordelingen.

Støttetilbehør: 18–30 mm tykke bunnplater, 12–20 mm sideavstivningsribber, Q355B innebygde ankerbolter og nivellerings-/anti-skli mellomlegg.

2.3 Understøttende tiltak for underkonstruksjon og skyvemotstand

Standard isolerte pelekapper kan ikke motvirke den utadgående skyvekraften som genereres av det retikulerte skallet; derfor kreves målrettet forsterkning. Fundamenter bruker C30–C35 armert betong isolerte pelekapper, stripefundamenter eller pelekapper. Anti-løft bakkebjelker og betongmotvektskapier er installert på utsiden av fundamentene for å begrense forskyvning utover. Planhetstoleransen for innstøpte stållagerplater er satt til ≤2 mm for å sikre jevn glidning av lagrene.

2.4 Støttetiltak for takkapsling og sidestabilitet

Takkapslingssystemet består av tre typer: aluminium-magnesium-mangan stående sømpaneler for buede tønneskall, herdet isolerglass for dagslyskupler og profilerte fargebelagte stålplater for lukkede kullskur. Sekundære konstruksjonselementer består utelukkende av varmgalvaniserte C- og Z-profiler, supplert med takstag og takstag. Sidestabilitet sikres av en ytre ringbjelke av armert betong som inneholder den overordnede buekraften, sammen med ekstra stålavstivninger i gavlene og mellom søylene for å hindre sideforskyvning i endene.

2.5 Integrerte anti-korrosjons-, brann- og lynbeskyttelsessystemer

- Anti-korrosjon: Varmgalvanisert beleggtykkelse ≥85μm for standard innlandsplasser og ≥120μm for kystområder utsatt for saltspray; reparasjon på stedet av skadet galvanisering involverer Sa2.5 sandblåsing etterfulgt av et tre-lags epoksy sinkrikt beleggsystem.

- Brannmotstand: Offentlige arenaer er belagt med tynn-film oppsvulmende brannbestandig belegg (vurdert for 0,5 t–2,0 t brannmotstand); lukkede industrielle kullskur krever ikke standard brannbestandig belegg.

- Lynbeskyttelse: Top-akkord-elementer fungerer som et naturlig lyn-fangende nett, koblet til fundamentets hovedforsterkningsstenger via lagerankerbolter for å danne en komplett jordingskrets; ingen ekstra lynbeskyttelseslister er nødvendig.

Klar-til-implementeringsløsninger

1. Dobbel-lags boltet-ball retikulert skall:

Stålrørselementer + boltede kuler + enveis glidende hengslede støtter + støtbestandige fundamenter + fargebelagt stålkledning; ideell for lukkede kullskur og tilslagssiloer; laveste kostnad og korteste byggeperiode.

2. Dobbeltlags sveiset ball sfærisk retikulert skall:

Tykkveggede sveisede rør + stivede sveisede hulkuler + faste strekkfaste støtter + pålekapsfundamenter + aluminium-magnesium-mangan takbelegg; egnet for store kupler på stadioner og flyplassterminaler; tilbyr den høyeste redundansen mot vind- og snølast.

3. Enkeltlags nav-node stålnettet skall:

Standardiserte buede sirkulære rør + navnoder i støpt stål + lette hengslede støtter + takvindu i glass; egnet for landskapsatrier og små utstillingshaller; tilbyr overlegen estetisk appell.

Viktige praktiske fordeler

1. Strukturell effektivitet og kostnadseffektivitet:

For et spenn på 100 m er stålforbruket 18–25 % lavere enn for flate romrammer med to lag; skallets bueeffekt fordeler belastninger naturlig, og eliminerer behovet for fremtidig strukturell forsterkning.

2. Allsidig buet geometri:

Kan danne sfæriske eller komplekse dobbeltbuede takformer; overskrider den økonomiske spennvidden på 36 m for stive portalrammer og oppfyller godkjenningskravene for unike arkitektoniske former.

3. Naturlig drenering og redusert lekkasjerisiko:

Buet geometri gir iboende skråning for drenering, eliminerer behovet for ytterligere fylllag for å skape en skråning og reduserer vedlikeholdsrisikoen forbundet med taklekkasjer og vannmasser.

4. Høy stabilitet under ekstreme forhold:

Som en svært statisk ubestemt struktur, utkonkurrerer den alle plane stålkonstruksjoner i å motstå Beaufort-skala 12-vind, snøstormer og regional seismisk aktivitet.

5. Modulær konstruksjon reduserer risikoen i høye høyder:

Støtter integrert bakkemontering etterfulgt av hydraulisk løfting; reduserer arbeid i høye høyder med 70 %, og reduserer dermed frekvensen av sikkerhetsulykker på stedet.

6. Lave driftskostnader for livssyklus:

Ensartede sirkulære hule seksjoner letter rustfjerning og inspeksjon; det buede taket lar regnvann og støv gli av naturlig, og halverer rengjøringsfrekvensen.

Sammenlignende analyse med konkurrerende produkter

5.1 Strukturelle atferdsforskjeller

Portalstive rammer opplever bare plan, ensrettet bøyning; kostnadene øker når spennvidder overstiger 36m, og de kan ikke danne buede former. Flate romrammer er utelukkende avhengige av romlig spenning og kompresjon uten horisontal buekraft; å tilpasse dem til buede overflater krever en rekke ikke-standardkomponenter, noe som øker kostnadene med over 40 %. Long Span Steel Lattice Shell Structures bruker toveis romlig buevirkning, noe som gjør dem naturlig egnet for buede overflater og gir betydelige kostnadsfordeler for ultra-store spenn.

5.2 Konstruksjons- og kapslingsforskjeller

Plassrammer krever generelt montering stykke for stykke i høyden, noe som begrenser stedets fleksibilitet; stålgitterskaller gir mulighet for å velge mellom fire konstruksjonsmetoder, inkludert rotasjonsglideteknikker som er egnet for trange rom. Når det gjelder kapslingen, er krumningen til stålgitterskallet perfekt på linje med aluminium-magnesium-mangan-paneler og buet glass, noe som eliminerer torsjonsspenning på takpaneler og reduserer risikoen for fremtidige sprekker.

5.3 Anti-korrosjonsbehandlingsforskjeller

Strukturelle elementer består utelukkende av sømløse sirkulære rør, og eliminerer de "døde sonene" som fanger smuss i vinkel- eller kanalstål; dette sikrer fullstendig dekning under varmgalvanisering og belegg, og forlenger anti-korrosjonslevetiden i kystmiljøer med 8–12 år sammenlignet med plane romrammer. Standardisert behandlingsarbeidsflyt etter kategori

6.1 Vanlig prosesseringsarbeidsflyt for romrammer med boltet ball med to lag

1. Presisjonsbearbeiding med boltet kule: Rundt stålsmiemne → Dreiebenkbehandling av sfærisk overflate → Multistasjonsboring og anboring ved bestemte vinkler/kurvaturer → Magnetisk partikkelinspeksjon (MPI) for interne sprekker → Varmforsinking.

2. Presisjonsmaskinering: CNC-skjæring av stålrør til lengde → Maskinering av koniske hoder → Full-penetrerende CO2-omkretsveising i begge ender → Ultralydtesting (UT, Grade II) på 20 % av kritiske elementer → Kuleblåsing (Sa 2,5) for rustfjerning → Varmgalvanisering.

3. Tilbehørsbehandling: Herding, herding og inspeksjon av bolter av klasse 10.9; samtidig galvanisering av hylser og settskruer for å sikre gjengetilpasningstoleranser.

4. Fabrikkformontering: Montering av 1:1 skala buet monteringsjigg → Prøvemontering av vifteformede enheter → Verifisering av sfærisk stigning og boltinnsettingsdybde → Justering av ikke-standardelementer.

5. Soneemballasje: Kategorisert pakking basert på periferisk og radiell nummerering → Merking av monteringssekvens på stedet.

6. Installasjon på stedet: Støtteavretting → Montering av bunngitter → Montering av baneelementer og toppkordelukking → Endelig tiltrekking av høyfaste bolter → Galvaniserende etterbehandling og brannsikkert belegg.

6.2 Spesialisert arbeidsflyt for dobbeltlags sveisede ballromrammer

Preging av stålplatehalvdeler → Fasing → Montering av innvendige ringformede avstivningsribber → Neddykket buesveising (SAW) for kulelukking → 100 % UT (Grade II) sveisinspeksjon → Sliping og galvanisering av kuler; på stedet full-penetrerende skråsveising av elementer til kuler, med inspeksjon og aksept av hver sveis.

6.3 Spesialisert arbeidsflyt for enkeltlags hub-node romrammer

Presisjonsstøping av noder i støpestål → Maskinering av flerveis tilkoblingsspor → Fresing av buede rørender → Fabrikkprøvemontering → Total galvanisering; montering på stedet via innsetting og boltlåsing – ingen varmt arbeid eller sveising kreves på stedet.

6.4 Standardisert behandlingsarbeidsflyt for støtte

CNC-skjæring av bunnplater og avstivningsplater → Fasing, montering og sveising → Presisjonsfresing av glideflater → Sveisekontroll → Galvanisering av ankerbolter og komplett settemballasje.

Omfattende engelske ytelsesparametre

7.1 Geometriske parametere for medlemmer og ledd

Vanlig stålrørspesifikasjon: φ60×3,5, φ76×4, φ89×4, φ114×4, φ140×6, φ159×8, φ180×10, φ219×10

Konvensjonell rutenettavstand: 1,5m ~ 3,5m for sfæriske og sylindriske gitterskall

Stolpebearbeidingstoleranse: Total lengdeavvik ±1,0 mm, linearitet ≤ L/1000

Boltet sfærisk node: Diameter φ120~φ400mm, veggtykkelse 12~20mm, skruehullsvinkeltoleranse ±15′

Sveiset hul sfærisk node: Diameter φ200~φ500mm, veggtykkelse 14~22mm med intern avstivningsring

Støttebunnplate: 18~30mm tykkelse, avstivningsplate 12~20mm, ankerboltmateriale Q355B

7.2 Tabell for materialmekaniske egenskaper

7.3 Parametre for spennvidde og lastbærende

Enkeltlags gitterskall økonomisk spennvidde: 15m~60m

Dobbeltlags boltet sfærisk gitterskall økonomisk spennvidde: 30m~100m

Dobbeltlags sveiset sfærisk gitterskall maksimal spennvidde: 60m~200m

Taklastindeks: Egenlast 0,35~0,90kN/㎡, strømbelastning 0,5~1,2kN/㎡; lukket kullhus levende last opp til 2,5kN/㎡

Temperaturdeformasjonskontroll: Ultralange sylindriske skjell må bruke enveis glidestøtter for å frigjøre temperaturbuetrykk

7.4 Standarder for sveisinspeksjon

Boltet sfærisk rør periferisk sveis: Grad 2 sveis, 20 % UT ultralydinspeksjon for nøkkelmedlemmer, 100 % inspeksjon for nasjonale nøkkelprosjekter

Sveiset sfærisk stumpsveis: Full penetrasjonsgrad 2 sveis, 100 % UT-inspeksjon for tunglastede gitterskall

7.5 Anti-korrosjon og brannsikker teknisk indeks

Fabrikk varmgalvanisering: ≥85μm for innlandsområder, ≥120μm for kystsalttåkeområder

Reparasjonsstandard på stedet: Sa2.5 sandblåsing, total tørrfilmtykkelse ≥120μm for trelags malingssystem

Brannmotstandsvarighet: 0,5t/1,0t/1,5t/2,0t for offentlige bygninger tynt-lags brannsikkert belegg

7.6 Installasjon på stedet Presisjonskontroll

Ringbjelke og støtteakseavvik ≤±5mm, støttehøydeavvik ≤±3mm

Høydeavvik på tilstøtende støtter ≤2 mm, total stigningsavvik for skall ≤1/1000 av designhøyde

7.7 Prosjekt Stålforbruk Referanse (Projeksjonsområde)

Enkeltlags dagslyskuppel: 10~20kg/㎡

Konvensjonelt dobbeltlags sylindrisk skall: 20~33kg/㎡

Dobbeltlags lukket kullskur gitterskall: 33~55kg/㎡

Installasjonsmetoder på stedet tilpasset prosjektforholdene

Installasjonsskjemaer for langspennende stålgitter-skallstrukturer velges basert på forholdene på stedet for å møte utfordringer som begrenset plass og begrensninger for krantilgang:

1. Bulkmontasje i stor høyde: Egnet for spredte områder med lite spenn, ingen stort løfteutstyr kreves

2. Blokkmontering: Del skallet i vifteformede blokker, monter på bakken og løft separat

3. Total hydraulisk løfting: Foretrukket for store innendørs arenaer, minimer risikoen for drift i store høyder

4. Roterende skyveinstallasjon: Egnet for trange kystplasser med begrenset kransvingeradius

FAQ

Spørsmål 1 Hvordan velger jeg raskt mellom enkeltlags og dobbeltlags langspennende stålgitterskalstrukturer?

For spenn ≤60m i ikke-kystnære områder uten snøakkumulering og høye krav til naturlig lys, er et enkeltlags hub-node gitterskal foretrukket (30 % lavere kostnad). For spenn >60m, eller i scenarier ved kyst, tung snø eller tung last (materiallagring), er et dobbeltlags gitterskall obligatorisk for å forhindre lokal knekkingsustabilitet forbundet med enkeltlagsstrukturer.

Q2 Kan skyvestøtter utelates for gitterskall?

Nei. For tønneskall med en lengde på over 45 m eller kupler med en diameter på over 50 m, genererer termisk deformasjon interne skyvekrefter som langt overstiger stålets bæreevne; utelatelse av glidestøtter vil direkte føre til at elementet bøyes eller brudd.

Q3 Kan sekundærskjæring eller boring utføres på stedet etter varmgalvanisering?

Sekundær skjæring eller boring er forbudt. Alle hullplasseringer og elementlengder er prefabrikkert på fabrikken, med kun boltet montering utført på stedet; skjæring skader det galvaniserte belegget – som ikke kan repareres fullstendig – og reduserer strukturens korrosjonsbestandige levetid betydelig.

Q4 Hva er forskjellen i langsiktige driftskostnader mellom stålgitterskall og romrammer?

For samme spennvidde tilbyr den buede overflaten til et gitterskall overlegne selvrensende egenskaper, noe som reduserer årlige takrengjøringskostnader med 45 %. I tillegg lider ikke aksialbelastningselementer av utmattelsesindusert bøyning, noe som eliminerer behovet for strukturell forsterkning innen 30 år; dermed er O&M-ytelsen langt bedre enn flate romrammer.

HAISHENG Service fordeler

1. Strukturelt utvalg og design på forhånd: Forhåndssalgstjenester inkluderer levering av gratis, spesialiserte tegninger for lageroppsett og ringbjelkeforsterkning – basert på lokale vind-/snøparametere, seismisk intensitet og geologiske forhold – for å forhindre designfeil angående motstand mot fundamentets sideskyvekraft.

2. Omfattende tospråklig dokumentasjon: Levering av full dokumentasjon på både engelsk og kinesisk – inkludert materialrapporter, ultralydtestingsrapporter (UT) for sveiser, galvaniseringssertifikater og installasjonsstrukturberegninger – for direkte å oppfylle kravene til utenlandske tilsyn og fortolling.

3. Beskyttende emballasje for grenseoverskridende transport: Sfæriske noder er individuelt pakket inn i bobleplast; slanke elementer er buntet på stålstativer med beskyttende hjørnebeskyttere; og alle varene har forseglet, saltspraybestandig emballasje som er egnet for sjøfrakt.

4. 24/7 tospråklig teknisk veiledning for fjernkontroll: Videostøtte i sanntid som dekker utjevning av glidelagre, trinnvis tiltrekking av bolter og skjøting av ringbjelker.

5. Omfattende garantidekning: En 5-års strukturell garanti på hovedmedlemmer; anti-korrosjonsgarantier for det varmgalvaniserte belegget (15 år for innlandsområder, 8 år for kystområder); og levetid reservedeler tilgjengelig for tilkobling av noder.
