HAISHENGgir konstruertSirkulær hul stålrørsøyleløsninger for stålbygg, industrianlegg, stadioner, gangveier, broer, baldakiner og prefabrikkerte konstruksjoner. Disse søylene er produsert av Q235B eller Q355B konstruksjonsstål, og kombinerer en sirkulær bærende profil med fleksibel tilkobling og korrosjonsbeskyttelse for krevende konstruksjonsapplikasjoner.
En sirkulær hul stålrørsøyle er et vertikalt konstruksjonselement designet for å overføre belastninger fra en overbygning til fundamentet. Dens hule sirkulære seksjon gir balansert lastfordeling, sterk aksial kompresjonsytelse, torsjonsmotstand og relativt lav vindmotstand. Avhengig av prosjektkrav kan søyler produseres av sømløse eller sveisede stålrør og tilpasses med bunnplater, avstivere, koblingsplater, flenser, løftetilbehør og beskyttende belegg. Denne artikkelen forklarer deres konstruksjon, nøkkelspesifikasjoner, produksjonsprosess, fordeler, bruksområder og valgbetraktninger.
Innholdsfortegnelse
- Hva er en sirkulær hul stålrørsøyle?
- Hvordan er en sirkulær hul stålrørsøyle konfigurert?
- Hva er de viktigste strukturelle fordelene?
- Hvilke spesifikasjoner bør kjøpere vurdere?
- Hvordan produseres sirkulære hule stålrørskolonner?
- Hvor brukes sirkulære hule stålrørskolonner?
- Hvordan er det sammenlignet med andre stålsøyler?
- Hvordan bør kjøpere velge riktig kolonne?
- Ofte stilte spørsmål
- Hvorfor jobbe med en profesjonell produsent?
Hva er en sirkulær hul stålrørsøyle?

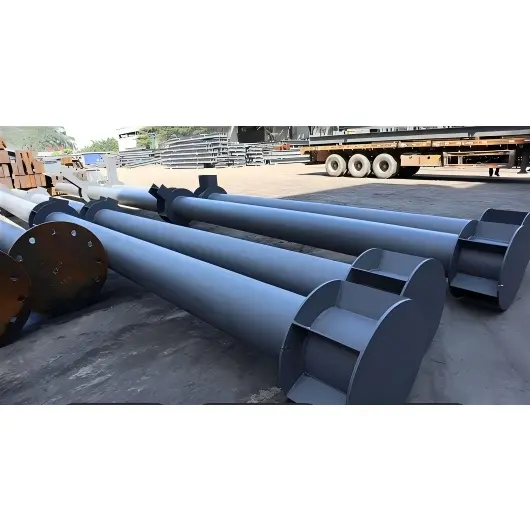

En sirkulær hul stålrørsøyle er en vertikal bærende konstruksjonskomponent med et hult sylindrisk tverrsnitt. Det er vanligvis produsert av karbonkonstruksjonsstål eller lavlegert stål og kan produseres som enten et sømløst rør eller et valset og sveiset rør.
I motsetning til en solid stålsøyle, reduserer den hule konfigurasjonen unødvendig materiale samtidig som den opprettholder en sterk strukturell profil. Den sirkulære geometrien fordeler spenninger rundt omkretsen og gir jevn motstand uavhengig av belastningsretning. Dette gjør designet spesielt nyttig der søyler kan oppleve kombinert aksial kompresjon, bøyning, torsjon, vindbelastninger eller eksentriske krefter.
En typisk spesifikasjon er uttrykt somφD × t × L, hvor D representerer ytre diameter, t representerer veggtykkelse, og L representerer kolonnelengde. For eksempel indikerer φ219 × 8 × 6000 en 219 mm utvendig diameter, 8 mm veggtykkelse og 6 m lengde.
Hvordan er en sirkulær hul stålrørsøyle konfigurert?
En strukturell rørsøyle er mer enn et stålrør. For mange prosjekter inneholder den komplette sammenstillingen koblings- og forsterkningskomponenter som gjør at søylen kan integreres med fundamenter, bjelker, taksystemer og andre strukturelle elementer.
- Kolonnetekst:Det primære sirkulære stålrøret valgt i henhold til diameter, veggtykkelse, lengde, materialkvalitet og designbelastning.
- Grunnplate:En sveiset stålplate som overfører søylelast til fundamentet gjennom ankerbolter.
- Avstivningsplater eller ringer:Armering brukes der høyere belastninger eller lokal knekkmotstand er nødvendig.
- Toppplate eller flens:Gir et koblingspunkt for bjelker, takstoler, øvre søyler eller andre strukturelle komponenter.
- Tilkoblingsplater og konsoller:Forenkle bjelke-til-søyle eller rør-til-rør-forbindelser.
- Høyfaste bolter:Brukes for boltede strukturelle forbindelser der spesifisert av ingeniørdesignet.
- Beskyttende belegg:Grunning, mellom- og toppstrøksystemer eller galvanisering kan påføres i henhold til miljøforholdene.
For ekstra lange strukturer kan individuelle seksjoner også skjøtes gjennom sveisede, flenser eller andre konstruerte skjøtekonfigurasjoner.
Hva er de viktigste strukturelle fordelene?
Balansert lastfordeling
Det sirkulære tverrsnittet har ingen konvensjonell sterk og svak akse. Dens geometri fordeler spenningen rundt røret, noe som gjør den egnet for strukturer utsatt for belastninger fra forskjellige retninger.
Sterk kompresjon og torsjonsytelse
Rørsøyler velges ofte for applikasjoner som krever betydelig aksial belastningskapasitet og motstand mot torsjonseffekter. Den lukkede hulseksjonen gir også nyttig strukturell effektivitet der stabilitet og flerveisbelastning er viktig.
Redusert vindeksponering
Den strømlinjeformede sylindriske profilen kan redusere aerodynamisk motstand sammenlignet med kantete strukturelle profiler. Denne egenskapen kan være verdifull for synlige søyler i baldakiner, gangveier, tårn, stadionkonstruksjoner og andre utendørsinstallasjoner.
Effektiv installasjon
Sammenlignet med noen tyngre strukturelle alternativer, kan hule stålsøyler tilby et effektivt styrke-til-vekt-forhold. Fabrikkproduksjon av bunnplater, koblingskomponenter, hull og beskyttende belegg kan også redusere mengden bearbeiding som kreves på byggeplassen.
Arkitektonisk fleksibilitet
Det glatte sylindriske utseendet fungerer godt når strukturelle komponenter er med vilje synlige. Sirkulære søyler kan derfor kombinere strukturelle og arkitektoniske funksjoner i næringsbygg, offentlige anlegg, landskapsstrukturer og moderne industriprosjekter.
Hvilke spesifikasjoner bør kjøpere vurdere?
Å velge en strukturell søyle bør begynne med tekniske krav i stedet for bare å velge en rørdiameter. Materialkvalitet, veggtykkelse, lengde, tilkoblingskonfigurasjon, belastningsforhold, fabrikasjonstoleranser og korrosjonsmiljø påvirker alle den endelige spesifikasjonen.
| Parameter | Typisk informasjon | Hvorfor det betyr noe |
|---|---|---|
| Stålkvalitet | Q235B / Q355B | Bestemmer grunnleggende styrke og egnethet for strukturell belastning |
| Utvendig diameter | Ca. φ89–φ1020 mm og tilpassede størrelser | Påvirker lastekapasitet, stabilitet, koblingsdesign og utseende |
| Veggtykkelse | Ca. 4–50 mm | Støtter strukturell styrke og lokal knekkmotstand |
| Lengde | Vanligvis 6 m / 9 m / 12 m | Bestemmer krav til transport, montering og skjøting |
| Produksjonstype | Sømløs eller sveiset | Valgt i henhold til diameter, belastning, fabrikasjonskrav og kostnad |
| Overflatebeskyttelse | Maling eller varmforsinking | Bidrar til å beskytte stål mot korrosjon i ulike miljøer |
| Tilkoblingskomponenter | Bunnplater, flenser, avstivere, bolter, konsoller | Sikrer kompatibilitet med det generelle strukturelle systemet |
HAISHENGs produktinformasjon identifiserer for eksempel Q235B og Q355B som vanlige materialkvaliteter og gir rørdimensjoner i formatet φD × t × L. Faktiske konstruksjonsdimensjoner bør alltid bestemmes fra prosjektberegninger og gjeldende designstandarder.
Hvordan produseres sirkulære hule stålrørskolonner?
Profesjonell fabrikasjon konverterer stålrør eller plate til en ferdig strukturell sammenstilling klar for transport og installasjon. En kontrollert produksjonsprosess bidrar til å opprettholde dimensjonsnøyaktighet, sveisekvalitet, retthet og overflatebeskyttelse.
- Råvareinspeksjon:Stålkvalitet, dimensjoner, overflatetilstand og relevant materialdokumentasjon kontrolleres.
- Kutting:Rør eller stålplater kuttes i henhold til ønsket søylelengde og fabrikasjonstegninger.
- Forming:Sveisede søyler med stor diameter kan produseres ved å rulle stålplate til en sylindrisk form etterfulgt av sveising.
- Avslutt forberedelse:Søyleender kan være maskinert eller avfaset for å oppnå den nødvendige tilkoblingsgeometrien.
- Komponentmontering:Grunnplater, topplater, avstivere, konsoller, flenser og koblingsplater er plassert i henhold til tekniske tegninger.
- Sveising:Komponenter sveises ved hjelp av passende fabrikasjonsprosedyrer, med ikke-destruktiv testing brukt der det er nødvendig.
- Retting og korrigering:Sveisedeformasjon og søyleretthet kontrolleres og korrigeres ved behov.
- Hullbehandling:Bolte- og verktøyhull bores eller behandles til spesifiserte dimensjoner og steder.
- Overflatebehandling:Rust og kvernbelegg kan fjernes gjennom sprengning før primer og beskyttende belegg påføres.
- Sluttkontroll:Dimensjoner, koblinger, sveiser, beleggtilstand, merking og emballasje inspiseres før forsendelse.
For søyler med stor diameter gir sveiset konstruksjon større fleksibilitet i diameter og veggtykkelse. Sømløse rørsøyler kan i mellomtiden være nyttige der sømløs konstruksjon og spesifikke dimensjonskrav er foretrukket.
Hvor brukes sirkulære hule stålrørskolonner?
Kombinasjonen av strukturell ytelse og ren sylindrisk geometri gjør at disse søylene kan tjene både tekniske og arkitektoniske formål.
- Industrianlegg:Brukes som vertikale konstruksjonsstøtter i fabrikker og produksjonsanlegg.
- Stadioner og store arenaer:Egnet for strukturer der flerveis belastning og arkitektonisk utseende er viktig.
- Gangveier og baldakiner:Den glatte profilen gir en praktisk løsning for utsatte utendørsstøtter.
- Prefabrikkerte bygg:Fabrikkproduserte komponenter kan forenkle monteringen og forbedre konstruksjonskoordineringen.
- Bruer og kommunale strukturer:Gjelder for utvalgte brygger, støtteelementer, rekkverksstolper og relaterte strukturer.
- Landskapsarkitektur:Sylindriske søyler kan gi strukturell støtte samtidig som de opprettholder et rent visuelt utseende.
- Høyhuskonstruksjoner:Større CHS-elementer kan konstrueres for betydelige vertikale og kombinerte belastninger.
Hvordan er det sammenlignet med andre stålsøyler?
Ulike strukturelle profiler tjener forskjellige tekniske formål. En sirkulær hulprofil bør derfor vurderes i henhold til prosjektkrav fremfor å behandles som en universell erstatning for H-profil eller firkantede/rektangulære hulprofiler.
| Trekk | Sirkulær hulseksjon | Firkantet/rektangulært hulsnitt | H-seksjon stål |
|---|---|---|---|
| Tverrsnitt | Rund og hul | Firkantet eller rektangulært og hult | Åpen H-formet profil |
| Multi-Directional Behavior | Balansert rundt seksjonen | Avhenger av snittgeometri | Sterke og svake økser er distinkte |
| Torsjonsmotstand | Sterk oppførsel med lukket seksjon | God oppførsel med lukket seksjon | Generelt mindre effektiv i torsjon |
| Vindeksponering | Strømlinjeformet sylindrisk profil | Mer kantete profil | Åpen flens-og-vev-profil |
| Arkitektonisk utseende | Glatt og sylindrisk | Rent geometrisk utseende | Konvensjonelt strukturelt utseende |
| Typiske applikasjoner | Store spenn, synlige strukturer, søyler, arkitektoniske støtter | Bygninger, rammer, utstyrsstøtter | Fleretasjes rammer og tunge strukturelle systemer |
Den aktuelle delen avhenger av strukturelle beregninger, tilkoblingskrav, fabrikasjonsforhold, materialtilgjengelighet, prosjektbudsjett og gjeldende byggestandarder.
Hvordan bør kjøpere velge riktig kolonne?
For anskaffelsesteam, ingeniører, entreprenører og stålkonstruksjonsprodusenter kan en klar teknisk spesifikasjon redusere kommunikasjonsproblemer og tilbudsforsinkelser betydelig.
- Definer designbelastningene:Oppgi aksiale belastninger, bøyemomenter, torsjonseffekter, vindbelastninger, seismiske forhold og annen relevant designinformasjon.
- Bekreft dimensjoner:Spesifiser utvendig diameter, veggtykkelse, lengde og nødvendige dimensjonstoleranser.
- Velg materialkarakter:Q235B og Q355B er vanlige valg, mens sluttkarakteren skal være i samsvar med prosjektdesignkrav.
- Bestem tilkoblingsdetaljer:Oppgi dimensjoner for bunnplate, ankerboltarrangement, flenskrav, bjelkeforbindelsesplasseringer og avstivningsdetaljer.
- Tenk på miljøet:Utendørs, fuktige, kystnære eller kjemisk aggressive miljøer kan kreve forbedret korrosjonsbeskyttelse.
- Bekreft inspeksjonskrav:Diskuter dimensjonal inspeksjon, sveisinspeksjon, ikke-destruktiv testing, beleggtykkelse og dokumentasjon før produksjon.
- Planlegg logistikk:Vurder kolonnelengde, transportrestriksjoner, løftepunkter, segmentering, pakking og installasjonsrekkefølge.
En detaljert tegning eller spesifikasjonspakke lar produsenten bestemme den mest passende fabrikasjonsruten og tilkoblingskonfigurasjonen. Kjøpere kan også se gjennom strukturelle stålkomponenter for å forstå hvordan søyler integreres med andre fremstilte stålelementer.
Ofte stilte spørsmål
Hvilke materialer brukes vanligvis til sirkulære hule stålrørssøyler?
Q235B og Q355B konstruksjonsstål er vanligvis spesifisert for disse søylene. Det endelige materialet bør velges i henhold til strukturelle beregninger, gjeldende standarder, miljøforhold og prosjektkrav.
Hva er forskjellen mellom sømløse og sveisede rørsøyler?
Sømløse søyler er produsert av sømløst stålrør og har ikke en langsgående sveis. Sveisede søyler er dannet av stålplate og sammenføyd ved sveising. Sveiset konstruksjon gir større fleksibilitet for store diametre og tilpassede veggtykkelser, mens sømløse rør kan være fordelaktige for spesifikke diameter og strukturelle krav.
Kan en sirkulær hul stålrørsøyle tilpasses?
Ja. Avhengig av fabrikasjonsevne og tekniske krav, kan diameter, veggtykkelse, lengde, bunnplater, toppforbindelser, avstivere, koblingsplater, boltehull, løfteører, skjøtekonfigurasjoner og overflatebehandlinger tilpasses.
Hvordan håndteres korrosjonsbeskyttelse?
Vanlige alternativer inkluderer kuleblåsing etterfulgt av primer-, mellom- og toppstrøksystemer. Varmforsinking kan også vurderes for egnede bruksområder, spesielt der det kreves økt korrosjonsbeskyttelse.
Er sirkulære rørsøyler egnet for utendørskonstruksjoner?
De kan brukes i utendørsapplikasjoner som baldakiner, gangveier, landskapsstrukturer, kommunale anlegg og andre eksponerte stålsystemer når søyledimensjonene, konstruksjonsdesign, tilkoblinger og korrosjonsbeskyttelsessystem er riktig spesifisert.
Hvilken informasjon bør gis når du ber om et tilbud?
Nyttig informasjon inkluderer mengde, stålkvalitet, utvendig diameter, veggtykkelse, lengde, koblingstegninger, bunnplatedetaljer, krav til overflatebehandling, inspeksjonsstandarder, destinasjon og forventet leveringsplan. Strukturtegninger er spesielt nyttige for skreddersydde prosjekter.
Hvorfor jobbe med en profesjonell produsent?
En strukturell søyle må fungere som en del av et komplett bæresystem, så produktvalg bør innebære mer enn å sammenligne rørpriser. Produksjonsnøyaktighet, sveisekvalitet, tilkoblingsdetaljer, overflatebeskyttelse, inspeksjonsprosedyrer, emballasje og leveringskoordinering påvirker det endelige prosjektresultatet.
HAISHENG leverer sirkulære hule stålrørssøyler som bruker Q235B eller Q355B konstruksjonsstål og støtter fabrikasjonskonfigurasjoner inkludert bunnplater, avstivere, koblingsplater, høyfaste bolter og beskyttende belegg. For prosjektspesifikke krav kan kjøpere gi tegninger, dimensjoner, lasteinformasjon, mengde og bruksbetingelser slik at den aktuelle kolonnekonfigurasjonen kan evalueres.
Planlegger du et stålkonstruksjonsprosjekt eller anskaffer du tilpassede strukturelle søyler?Del dine tegninger og tekniske krav med HAISHENG i dag. For materialvalg, fabrikasjonsdetaljer, tilkoblingskonfigurasjoner, tilbudsstøtte og leveringsplanlegging,kontakt ossfor å diskutere prosjektet ditt med HAISHENG-teamet.
