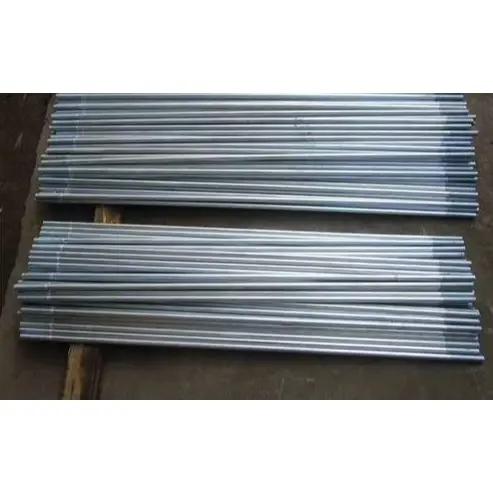

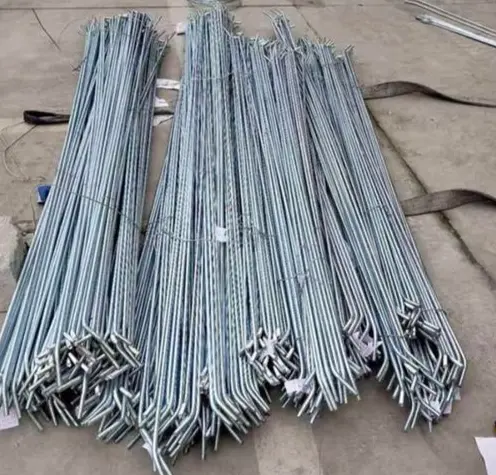

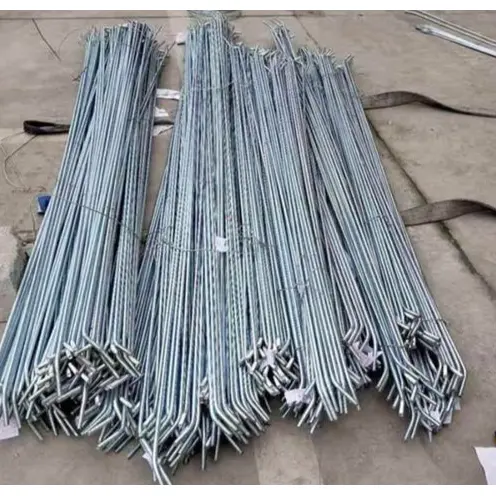

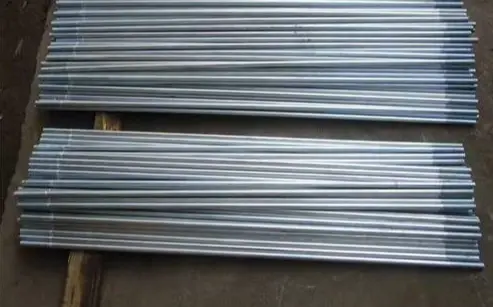

Galvanized Steel Tie Rods for Structural Bracing

Galvaniserte stålstag for strukturell avstivning (også kjent som varmgalvaniserte strekkstenger eller stålstrekkstenger) er runde stålkonstruksjonskomponenter som brukes i stålkonstruksjoner – slik som industrianlegg, tak, vegger og solcellemonteringssystemer – for å motstå strekkkrefter, overføre horisontale belastninger og stabilisere laterale belastninger og stabilisere vegger.

Produktdefinisjon og konfigurasjon

I. Grunnleggende produktinformasjon

Materiale: Standard Q235B; Q355B for høybelastningsapplikasjoner. Rundt stål gjennomgår kaldtrekking, herding og herding, og gjenging i begge ender.

Anti-korrosjon: Varmgalvanisert (HDG); sinkbeleggtykkelse ≥70–100μm; egnet for utendørs eller sterkt korrosive kystmiljøer.

Funksjon: Typer inkluderer rette strekkstenger (horisontale strekkstenger), diagonale strekkstenger (knestøtter/vindavstivning) og trekkstag-justerte strekkstenger (justerbar spenning).

II. Fullstendig konfigurasjon (standardsammenstilling)

1) Parallellstangkropp (1 stk)

Diameter: φ8/10/12/14/16mm (φ12 er mest vanlig).

Gjenger: M8/M10/M12/M14/M16 i begge ender (tilpasset diameter); trådlengden er 2d–3d per ende.

Lengde: Tilpasset basert på spennvidde; toleranse ±5 mm; tilgjengelig i helgjengede eller dobbeltgjengede versjoner.

Overflate: Varmgalvanisert; saltspraymotstand ≥500t.

2) Festetilbehør (1 sett for hver ende)

Sekskantmuttere: Grade 4.8 / Grade 8; varmgalvanisert. · Flate skiver: Q235 / galvanisert; fordele trykket og forhindre riper.

·Fjærskiver / låsemuttere: Forhindre løsnede på grunn av vibrasjoner (obligatorisk for taktekking / vindlastsoner).

3) Justerings-/tilkoblingstilbehør (valgfritt basert på krav)

·Turnbuckles (strekkstangjusteringer): Gaffelende eller lukkede kroppstyper; smidd av 45# stål, varmgalvanisert; Justeringsområde: ±50–150 mm.

·Lagplater / koblingsplater: Q235B/Q355B; tykkelse ≥10 mm; varmgalvanisert; for tilkobling til bjelker/søyler.

· Gjengebeskyttere: Forhindrer gjengeskade eller korrosjon under transport/installasjon.

·Stagrør (for trykkstaver): φ42/48 stålrør med innvendig strekkstang; sikrer stabilitet under kompresjon.

III. Rask oversikt over nøkkelparametre

·Materiale: Q235B (σₛ ≥ 235MPa) / Q355B (σₛ ≥ 355MPa).

·Strekkfasthet: ≥400MPa (Q235) / ≥470MPa (Q355).

· Galvanisert belegg: ≥85μm (utendørs), ≥100μm (kyst).

·Felles spesifikasjoner: φ12 (M12), lengde 1–6m.

IV. Typiske applikasjonsscenarier

·Tekking fra fabrikken: Rette stag (mellom grener) + diagonale stag (vindmotstand) + strekkspenner (strekkjustering).

· Veggbekledning: Diagonale stag for veggbjelker; forhindre utbuling av vegger eller sideforskyvning.

·PV-monteringssystemer: langsgående / tverrgående trekkstenger; forbedre stabiliteten mot vind- og snøbelastninger. Kjernefordeler

1. Rust- og korrosjonsbestandighet: Det galvaniserte belegget gjør dem egnet for utendørs og fuktige driftsforhold.

2. Høy strekkfasthet: Begrenser effektivt svaiing og forbedrer den generelle strukturelle stivheten.

3. Justerbar lengde: Lengdene kan finjusteres på stedet, noe som sikrer høy tilpasningsevne for installasjon.

4. Effektivitet: Lett og kostnadseffektiv, forenkler praktisk batchinstallasjon.

Differensierende høydepunkter

I. Sammenlignet med svart stål / malte trekkstenger

1. Overlegen korrosjons- og værbestandighet

Gjennomgår omfattende varmgalvanisering; det tykke, metallurgisk bundne belegget blokkerer fuktighet og saltspray, og muliggjør langvarig bruk i utendørs, fuktige eller kystnære miljøer. I motsetning til dette ruster standard svarte ståldeler lett, og malingsbelegg flasser eller flaker seg, noe som krever hyppig rustfjerning og maling på nytt – noe som resulterer i høye vedlikeholdskostnader.

2. Lengre levetid

Levetiden overstiger 20 år under normale forhold – langt over lakkerte deler (3–5 år) – noe som gjør dem ideelle for permanente utendørs stålkonstruksjoner som fabrikkbygninger og solcellemonteringssystemer.

3. Utmerket overflateintegritet

Sinkbelegget er slitesterkt og slagfast, og minimerer skader under transport og installasjon. Gjengene er motstandsdyktige mot rust og fastsetting, noe som sikrer jevn demontering under fremtidig vedlikehold.

4. Ensartet utseende og enkel inspeksjon

Har en konsistent sølvgrå finish, som muliggjør enkel visuell identifikasjon av spesifikasjoner og kvalitet på stedet.

II. Sammenlignet med trekkstenger i rustfritt stål

1. Enestående kostnad-ytelse-forhold

Anskaffelseskostnadene er betydelig lavere enn for trekkstenger i rustfritt stål; under standard korrosive forhold er den generelle ytelsen sammenlignbar, noe som fører til betydelige reduksjoner i prosjektkostnadene.

2. Stabile mekaniske egenskaper

Primært produsert av Q235B/Q355B stål; styrke og seighet oppfyller krav til strekkbelastning for stålkonstruksjoner, noe som sikrer pålitelig bæreevne og motstand mot deformasjon.

3. Høy prosesseringstilpasningsevne

Tilpassbare lengder og gjenger; kompatibel med tilbehør som spennspenner og avstandsrør, og tilbyr fleksibilitet for installasjon, justering og oppstramming på stedet.

III. Unike fordeler

1. Fokusert bærende og enkel struktur: Håndterer først og fremst strekkbelastninger; lett og plasseffektiv; begrenser effektivt sideforskyvning av taklister og veggbjelker, og forbedrer den generelle strukturelle stabiliteten; fungerer som et enkelt, effektivt strekkelement i stålkonstruksjoner.

2. Omfattende støttesystem: Kompatibel med et komplett sett med tilbehør – for eksempel galvaniserte muttere, skiver, spenne og kileplater – med matchende anti-korrosjonsbehandlinger for å forhindre galvanisk korrosjon og sikre jevn beskyttelse.

3. Praktisk installasjon: Gjenget design med dobbel ende gir mulighet for finjustering av spenning og justering ved hjelp av muttere, noe som resulterer i høy effektivitet under konstruksjon og justering.

IV. Korte begrensninger

1. Ytelse i tøffe miljøer: Korrosjonsbestandighet er dårligere enn rustfritt stål i svært korrosive eller sterkt sure/alkaliske miljøer.

2. Kostnad: Enhetsprisen er høyere enn standard trekkstenger i svart jern, noe som resulterer i en litt høyere startinvestering.

V. Sammendrag av utvalg

· Tørre innemiljøer, midlertidige strukturer eller streng kostnadskontroll → Velg sort stål eller malte stag.

· Utendørs/eksponerte steder, kystområder, standard korrosjonsforhold, eller behov for langsiktig, vedlikeholdsfri ytelse → Prioriter galvaniserte stålstag.

· Kjemiske miljøer med sterk korrosjon eller høye krav til renhet → Velg strekkstag i rustfritt stål.

Byggeprosess på stedet

Strekkstenger i galvanisert stål for strukturell avstivning kan brukes på: Fabrikkstagstag, veggstag, PV-monteringsstag og trekkstag-justerte trekkstenger. Grunnmaterialet er typisk Q235B/Q355B varmgalvanisert rundstål; installasjonen samsvarer med stålkonstruksjonsstandarder.

I. Byggeforberedelse

1. Materialinspeksjon: Bekreft trekkstangens diameter, lengde og gjengespesifikasjoner; sjekk for et solid galvanisert belegg og sørg for at gjengene er fri for bulker, rust eller avskallede deler; sørg for at tilbehør (galvaniserte muttere, flate skiver, fjærskiver, spennspenner, kileplater) er i god stand. Forby strengt å blande tilbehør med forskjellige spesifikasjoner eller produksjonsprosesser.

2. Klargjøring av verktøy: Skiftnøkler, stikkontakter, målebånd, lodd og håndhammere; for justering av trekkstang, klargjør brekkjern og spennnøkler; sikre at fullt sikkerhetsutstyr er tilgjengelig for arbeid i høyden. 3. Grunnverifisering: Sørg for at koblingsplater og forhåndsborede hull/diametere for bjelker, søyler, bjelker og veggbjelker samsvarer med tegningene; sørge for at komponentene er riktig plassert og sikkert midlertidig festet.

4. Teknisk orientering: Definer tydelig utformingen, skråningen og strekkkravene for strekkstenger, og skille mellom installasjonsspesifikasjonene for rette strekkstag, diagonale strekkstag og strekkstag.

II. Installasjonsprosess og operasjonelle nøkkelpunkter

(A) Standard gjengede strekkstenger med to ender (rette/diagonale strekkstenger)

1. Innsetting: Tre begge ender av strekkstangen gjennom de forhåndsborede hullene i komponentene sekvensielt, og sørg for at stangen forblir rett uten knekk eller vridninger.

2. Plassering av tilbehør: Installer komponenter i rekkefølgen flat skive → fjærskive → mutter; forskyve splitten i fjærskiven for å sikre en anti-løsende effekt.

3. Innledende stramming: Stram mutrene symmetrisk i begge ender for å påføre grunnleggende spenning og eliminere løshet i komponentene.

4. Endelig stramming: Stram til i etapper, bruk kraft samtidig i begge ender for å sikre jevn spenning og generell retthet; ikke stram helt til én side om gangen, da dette forårsaker feiljustering av komponenten og lokalisert spenningskonsentrasjon.

5. Justering: Kontroller retthet og helning ved hjelp av et lodd eller en justeringssnor; finjuster mutterposisjonene etter behov.

(B) Trekkstenger (justerbar type)

1. Koble begge ender av strekkstangen til de strukturelle nodene og installer mutterne løst.

2. Roter spjeldkroppen for å justere spenningen, kontroller den generelle tettheten for å sikre at strukturell geometri og vertikalitet oppfyller designspesifikasjonene.

3. Når de er justert, låser du anti-løsningsmutrene på begge sider av spennskruen for å forhindre rotasjon eller løsne under service.

4. For parallelle staggrupper, sørg for jevn oppstramming og balansert lastfordeling.

(C) Installasjon med avstandsrør

Tre strekkstangen gjennom det indre av stålavstandsrøret; installer skiver og muttere på de gjengede delene som stikker ut fra begge ender. Sørg for at avstandsrøret passer inntil komponentene (vertikalt eller horisontalt) uten å vippe eller etterlate hull.

III. Konstruksjonskrav etter sted

1. Takstagstag: Horisontale strekkstenger må forbli i vater, og diagonale strekkstenger må installeres i designvinklene; alle strekkstenger må være strammet og strammet for å eliminere slakk og forbedre den generelle stabiliteten til purlinene.

2. Veggstag: Installer sekvensielt fra topp til bunn mens du kontrollerer vertikaliteten til veggkomponenter; sørg for at strekkstag ikke forstyrrer dører, vinduer eller kledningspaneler.

3. Hjørne- og endeforbindelser: Sørg for at alle beslag er komplette, implementer doble anti-løsningstiltak, og påfør ekstra forsterkning i områder utsatt for høy vindbelastning.

IV. Inspeksjon og beskyttelse av ferdig arbeid

1. Visuell inspeksjon: Trekkstenger må være rette uten å bøye seg, og det galvaniserte belegget må være fritt for omfattende skader; beslagene må være komplette, med mutrene helt tiltrukket og fjærskivene helt sammenpresset.

2. Funksjonskontroll: Sammenstillingen må være fri for løshet eller vingling; konstruksjonsmål og helningsvinkler må samsvare med tegningene.

3. Beskyttelse av ferdig arbeid: Å tråkke på, støte eller forårsake sveiseforbrenninger på strekkstengene eller galvanisert belegg er forbudt; forhindre forurensning av mørtel eller olje på gjengede områder.

4. Reparer lokale riper i det galvaniserte belegget umiddelbart ved å påføre sinkrik maling for å gjenopprette korrosjonsbeskyttelsen.

V. Byggeforbud

1. Å utelate flate skiver eller fjærskiver, installere ufullstendige sett med beslag, eller blande inn ikke-galvaniserte beslag er strengt forbudt.

2. Det er forbudt å tvinge, vri eller bruke flammeoppvarming for å rette ut strekkstag for å unngå materielle skader eller svikt i det galvaniserte belegget.

3. Ikke bruk trekkstenger med skadede gjenger, sterkt avskallede galvaniserte belegg eller deformasjon/bøyning.

4. Overstramming av muttere er strengt forbudt for å hindre gjengestripping eller komponentdeformasjon.

5. Iverksette beskyttelsestiltak under utendørs bygging i regnvær for å hindre rust forårsaket av langvarig vannoppsamling på gjenger.

Nøkkelytelsesparametre for galvaniserte stålstag for strukturell avstivning

Standarder: GB/T 700, GB/T 13912, GB 50017

I. Grunnmateriale og mekaniske egenskaper

1. Vanlige materialer

· Standard: Q235B; Kraftig/langt spenn: Q355B

2. Mekaniske indikatorer

3. Stangspesifikasjoner: Vanlige diametre: φ8, φ10, φ12, φ14, φ16 mm; Lengde: Tilpasset per tegning (standard 1–6m); Lengdetoleranse: ±5 mm

II. Trådparametere

1. Gjengespesifikasjoner: Matchet til rund ståldiameter (M8, M10, M12, M14, M16)

2. Gjengetype: Utvendig gjenge med dobbel ende; gjengelengden i hver ende er 2–3 ganger den nominelle diameteren

3. Trådpresisjon: 6g; jevn passform, anti-beslag

III. Galvaniserte beleggegenskaper (Varmgalvanisering foretrekkes)

1. Beleggtykkelse

· Standard utendørs bruk: ≥70 μm

· Kyst- / Svært korrosive miljøer: ≥85 μm

2. Vedheft: Metallurgisk binding; ingen avskalling eller flassing ved støt

3. Korrosjonsbestandighet: Saltspraytest ≥500 timer; levetid >20 år under normale utendørsforhold

IV. Parametere for tilbehør

1. Mutterklasse: Klasse 4.8 / Klasse 8; varmgalvanisert (samme materiale); presisjonspasning med gjenger

2. Flat skive: Q235-materiale, varmgalvanisert; fordeler kontakttrykk; beskytter komponentmaling/belegg

3. Fjærskive: Høy elastisitet; brukes primært i områder med høy vibrasjon eller mye vind for å forhindre at den løsner

4. Sperre (justerbar): Materiale: Smidt 45# stål, fullstendig varmgalvanisert; standard innstillingsområde: ±50–150 mm mm

V. Bruks- og installasjonsparametere

1. Lastemodus: Utformet kun for strekkbelastninger; eksponering for kompresjon, bøying eller sidebelastning er strengt forbudt.

2. Installasjonskrav: Trekkstangen må forbli rett, fri for vridning eller kinking; muttere i begge ender må strammes symmetrisk.

3. Miljømessig egnethet: Driftstemperaturområde på -20°C til 80°C; unngå langvarig kontakt med sterke syrer eller sterke alkalier.

VI. Ytterligere egenskaper

1. Overflatefinish: Matt sølvgrå gjennomgående med jevn farge; motstandsdyktig mot slitasje og slag.

2. Gjenbrukbarhet: Det galvaniserte gjengebelegget gir iboende smøring, og forhindrer at enheten griper seg fast eller avisolerer gjenger under demontering for vedlikehold.
