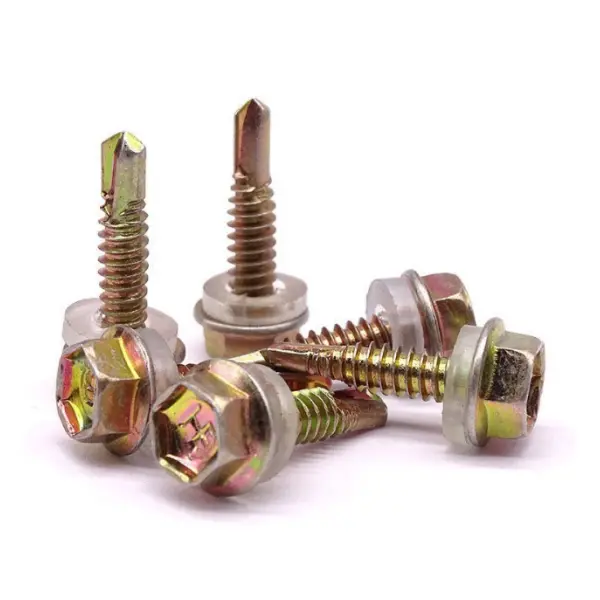

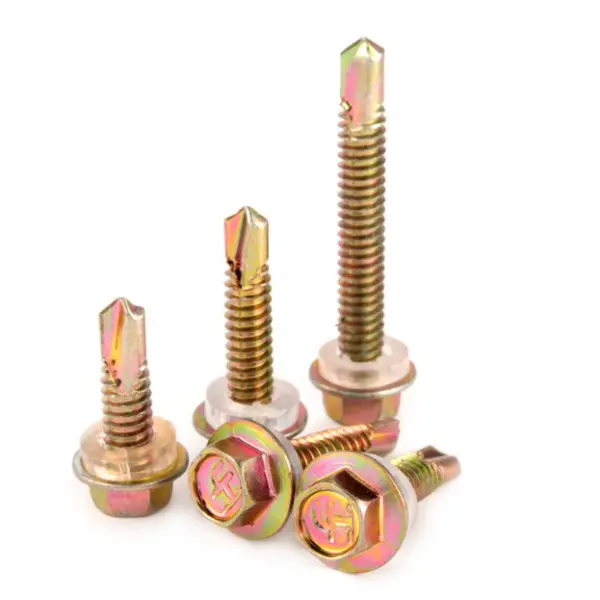

Selvskruende skruer for stålbekledningssystemer

Selvskruende skruer for stålbekledningssystemer er designet spesielt for bygningskonvolutter i stålkonstruksjoner, inkludert taktekking, veggkledning og trimkomponenter (slik som beslag og hjørnevinkler).

Materiale: Middels karbonstål (1022) eller rustfritt stål (410/304); varmebehandlet og avsluttet med sinkbelegg eller komposittbelegg.

Kjernefunksjon: Eliminerer behovet for forboring; utfører boring, tapping og festing i ett enkelt trinn. Egnet for tilkobling av tynne metallplater (0,5–6 mm), slik som fargebelagt stål, galvaniserte plater og lette stålplater.

Hode: sekskantet skivehode; kompatibel med stikkontakter eller strømnøkler; gir høy momentmotstand og forhindrer glidning.

Spiss: Integrert borespiss (miniatyr spiralbor) med sponfjernende riller; i stand til å bore direkte gjennom stålplater.

Gjenger: Grov gjenger (14 TPI); gir sterk selvskjærende evne og høy klemkraft.

Overflatefinish: Varmgalvanisert, farget sink eller Dacromet; korrosjonsbestandig og egnet for utendørs bruk.

Produktkonfigurasjon

Standardmontering inkluderer skruekroppen og en vanntett forseglingsskive (forhåndsmontert); klar til umiddelbar bruk på stedet uten behov for manuell vaskemaskininstallasjon.

1) Skruekropp (kjernekomponent)

Hodetype: sekskantet skivehode; tilbyr høy bæreevne og en sikker, flat passform. Spesifikasjoner (vanlig):

o Diameter: 5,5 mm (#12), 6,3 mm (#14)

o Lengde: 25–150 mm (må penetrere panelet og isolasjonslaget, med ≥25 mm innstøping i ringen)

Borpunkt: ST4.2–ST6.3, tilsvarende ulike stålplatetykkelser.

2) Forseglingsskive (kritisk for vanntetting; forhåndsmontert/integrert)

Struktur: Komposittskive bestående av metallskive (galvanisert stål / rustfritt stål) + EPDM gummi.

Funksjoner: Vanntetting, lekkasjeforebygging, aldringsbestandighet og værbestandighet (driftsområde: -40°C til 120°C).

Dimensjoner: Ytre diameter ≥19mm; gir et stort kontaktområde for pålitelig forsegling. 3) Nødvendig verktøy (nødvendig for installasjon)

Drivere: 1/4" sekskantsokler (8mm/10mm); trådløs slagnøkkel eller elektrisk drill

Hjelpeverktøy: vater, målebånd, sikkerhetsfeste (for arbeid i høyden)

Nøkkelytelsesparametere

Strekkfasthet: ≥450 MPa

Overflatehardhet: HRC 35–45 (hard borepunkt, tøff kjerne)

Uttrekksstyrke: ≥8700 N (Q235, 4 mm stålplate)

Dreiemoment: ≥10,9 Nm

Saltspraymotstand: ≥500 timer (varmgalvanisert)

Gjeldende platetykkelse: 0,5–6 mm (avhengig av borepunktspesifikasjoner)

Typiske applikasjonsscenarier

Taktekking: Feste fargebelagte stålplater til stålprofiler (motstand mot vindløft og vanntetting)

Veggkledning: Feste fargebelagte stålplater til vegglister

Trim/blink: Feste mønekapper, takskjegg og dør-/vindushjørnelister

Andre: Fotovoltaiske (PV) monteringssystemer, luftkanaler og bygningskonvolutter i lysmåler stål

Viktige fordeler med selvskruende skruer for stålbekledningssystemer

1. Eliminerer forborings- og tappetrinn; rask og arbeidsbesparende installasjon

2. Tett engasjement; motstandsdyktig mot å løsne og løsne

3. Kompatibel med ulike materialer; svært allsidig

4. Kompakt størrelse; egnet for tilkobling av tynnveggede og lette komponenter

Differensiatorer

Sammenligning: Standard selvskruende skruer med skarpe spiss, standardbolter og blindnagler

I. Nøkkeldifferensiatorer

1. Integrert boring og festing; ekstremt høy installasjonseffektivitet

Har en innebygd skjærestruktur med borepunkt; eliminerer behovet for forhåndsboring eller tapping. Boring, gjenging og festing fullføres i ett enkelt trinn, noe som reduserer prosesstrinn betydelig – ideelt for storskala konvoluttinstallasjon på byggeplasser.

2. Sekskantflenshode; sterk klemkraft uten å skli

Kombinerer et eksternt sekskantdrev med en flensflate, noe som muliggjør påføring med høyt dreiemoment med elektriske skiftenøkler. Den store bæreflaten minimerer risikoen for gjengestripping eller hodeskjæring, noe som gjør den egnet for forhold som involverer vibrasjoner eller vindtrykk i stålkonstruksjoner.

3. Integrert komposittskive; utmerket vanntetthet

Forhåndsmontert fra fabrikk med metall- og EPDM-komponenter. Gummikomposittskive: Passer tett mot paneloverflaten etter tiltrekking; motstandsdyktig mot aldring og ekstreme temperaturer; forhindrer vannlekkasje ved kilden; spesielt designet for vanntetting av bygningskonvoluttsystemer.

4. Herdet materiale, egnet for metallforbindelser

Gjennomherdet med høy overflatehardhet; i stand til pålitelig å bore gjennom 0,5–6 mm fargebelagte stålplater og galvaniserte stålseksjoner; balansert seighet sikrer motstand mot brudd eller gjengestriping under installasjon, og gir overlegen bæreevne sammenlignet med standard selvskruende skruer.

5. Korrosjons- og værbestandighet, egnet for utendørsmiljøer

Har standard overflatebehandlinger som farget sinkbelegg, varmgalvanisering eller Dacromet-belegg; gir utmerket motstand mot saltsprut og rust; holdbar for langvarig bruk i frilufts- eller kystindustrianlegg; ideell for utendørs stålkonstruksjonskonvoluttapplikasjoner.

6. Kraftig trådinngrep, motstandsdyktig mot vindheving og løsning

Spesialiserte grove selvskjærende gjenger sørger for tett inngrep med stålpurlins; gir utmerket uttrekks- og sklimotstand; tåler sterk vindbelastning på tak og motstår å løsne over tid.

II. Sammenligning med andre festetyper (begrensninger)

1. Vs. standard selvskruende skruer med skarpe spiss: Høyere enhetskostnad; uegnet for ikke-metalliske underlag som tre eller plast.

2. Vs. standardbolter: Lavere bæreevne; kan ikke brukes til primære strukturelle bærende ledd; egnet kun for konvoluttsystemer og tynne arkforbindelser.

3. Vs. blindnagler: Tillater gjentatt demontering og vedlikehold (i motsetning til engangsnagler); seismisk motstand og toleranse for gjentatt deformasjon er imidlertid lavere enn for høyfaste strukturelle festemidler.

Installasjonsprosess på stedet

Selvskruende skruer for stålbekledningssystemer Gjeldende scenarier: Fabrikktakbelegg, veggbekledning (fargebelagte stålplater), blink- og hjørnebeslag, lette stålkonvoluttsystemer, etc.; installasjonen følger generelle spesifikasjoner for konstruksjon av stålkonstruksjoner.

I. Byggeforberedelse

1. Materialinspeksjon

Bekreft spesifikasjoner, lengde og anti-korrosjonsbelegg; inspiser forhåndsmonterte komposittskiver for å sikre at de er intakte og fri for løsgjøring eller sprekker; skille mellom borepunktspesifikasjoner for å matche den totale tykkelsen på panelene.

2. Forberedelse av verktøy

Hexagonal socket driver, variabel hastighet elektrisk skiftenøkkel / Forbered en håndholdt kraftdrill, juster hastigheten og dreiemomentinnstillingene på forhånd; Forbered også et målebånd, en markør og en verktøykniv.

3. Forberedelse av underlaget

Sørg for at overflatene på panelene og rillene er fri for rusk, løs rust eller fremspring; sørg for at paneloverlappende skjøter er glatte og at paneloverflatene er fri for vridninger.

4. Layout og posisjonering

Fest linjer i henhold til tegningene for å bestemme skrueavstanden, og sikre horisontal og vertikal justering.

II. Plasserings- og festeoperasjoner

1. Juster og monter panelene sammen, og fest dem midlertidig for å sikre at overlappingsbredden oppfyller designspesifikasjonene.

2. Påfør trykk vinkelrett på paneloverflaten mens du borer; opprettholde vertikal innretting – vippe eller skru skruer i vinkel er strengt forbudt.

3. Bor og fest med jevn hastighet, slik at den selvborende spissen kan trenge inn i panelet og purlinen; Unngå plutselig eller overdreven kraft for å unngå å knekke borspissen eller deformere panelet.

4. Festestandard: Flensen skal komprimere komposittskiven slik at gummipakningen blir jevnt komprimert og utvider seg litt utover; ikke stram for mye, da dette kan sprekke gummipakningen eller føre til at paneloverflaten ryker og lekker.

5. Installasjonssekvens: Fortsett fra midten av spennet mot begge ender og fra midten utover for å minimere akkumulert spenning i panelene.

III. Viktige installasjonspunkter for forskjellige områder

1. For takpaneler, plasser skruene på toppene av korrugeringene; inndriving av skruer inn i kummene er forbudt (da dette fører til vannakkumulering og lekkasje); mellomrom... Overhold tegningene nøye, med særlig vekt på å øke festetettheten rundt mønet, takskjegget og takrenner.

2. Installer vertikale veggpaneler fra topp til bunn; øke skruetettheten ved overlappende skjøter for å sikre en vanntett forsegling.

3. Påfør dobbeltfeste ved trim, hjørnebeslag og lukkepunkter, med skruer jevnt fordelt på begge sider av hjørnet for å hindre kantkrølling eller vannlekkasje.

IV. Inspeksjon og beskyttelse av ferdig arbeid

1. Omfattende visuell inspeksjon: Sørg for at skruene er vertikale og jevnt fordelt, og at skivene er intakte og riktig plassert.

2. Sørg for at paneloverflatene er fri for betydelige bulker eller riper, og at overlappingsforseglingen er intakt.

3. Forby å tråkke på, lirke eller slå på fullførte områder for å forhindre at skruene løsner eller forseglingsfeil.

4. Skift ut eller omarbeid umiddelbart eventuelle skadede skiver eller feiljusterte skruer.

V. Byggeforbud

1. Ikke fjern eller skift ut originale komposittskiver; installasjon uten skiver er strengt forbudt.

2. Ikke skru skruer på skrå eller stram for mye med for høyt dreiemoment, da dette kan føre til lekkasjer eller skruebrudd.

3. Ikke bruk skruer med slitte borepunkter eller skadede gjenger.

4. Unngå utendørs installasjon under regn eller når paneloverflater er våte.

Nøkkelytelsesparametre for selvskruende skruer for stålbekledningssystemer

I. Grunnmateriale og overflatebehandling

1. Grunnmateriale: Standard 1022 stål Medium-karbonstål (herdet herdet); 410/304 rustfritt stål for miljøer med høy korrosjon

2. Varmebehandling: Gjennomherding (hard overflate, seig kjerne)

3. Anti-korrosjon på overflaten: Farget sinkbelegg, varmgalvanisering, Dacromet, fosfatering

4. Matchende skive: Bakside av galvanisert stål + EPDM-gummi (værbestandig tetning)

II. Hardhet og mekaniske egenskaper

1. Overflatehardhet: HRC 35–45 (sikrer boreevne, forhindrer brudd på spissen)

2. Strekkfasthet: ≥450 MPa

3. Ultimativt dreiemoment: ≥10,9 N·m (standardspesifikasjoner)

4. Uttrekkskapasitet (tilpasset 0,5–4 mm stålplate + purlin): ≥8700 N

III. Spesifikasjoner og gjengeparametre

1. Vanlige nominelle størrelser: ST5.5, ST6.3 (mainstream for ingeniørprosjekter)

2. Gjengetype: Grov selvskjærende gjenge; skarp profil, sterkt grep

3. Borepunkttype: Standard selvborende punkt; egnet for platetykkelser på 0,5–6 mm

IV. Parametre for tetningsskive

1. Driftstemperatur: -40°C til 120°C; motstandsdyktig mot høy/lav temperatur aldring

2. Ytelse: Vanntett, støtdempende, forhindrer klemskader på ark; levetid ≥10 år

3. Struktur: Forhåndsmontert som en enkelt enhet på fabrikken; ikke avtagbar

V. Anti-korrosjon og værbestandighetsparametre

1. Farget sink: Saltspraymotstand ≥200 timer; egnet for innendørs/tørre fabrikkområder

2. Varmgalvanisering / Dacromet: Saltspraymotstand ≥500 timer; egnet for utendørs, fuktige og kystnære miljøer

VI. Installasjons- og bruksparametre

1. Festekrav: Skiven må være jevnt komprimert; Unngå overstramming for å forhindre sprekker i gummi eller innrykk i arkoverflaten

2. Boredybde: Etter å ha penetrert det fargede arket, må den effektive innstøpingen i stålrøret være ≥25 mm

3. Bruksområde: Sammenkobling av tynne kledningsplater (tak, veggpaneler, inndækning/trim); ikke for bruk i primære bærende konstruksjonsskjøter
