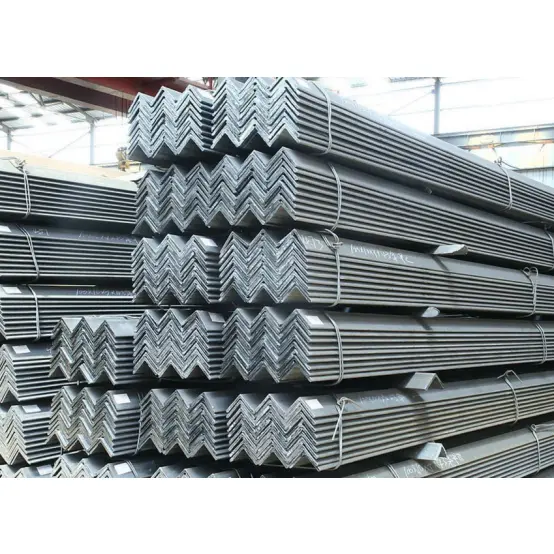

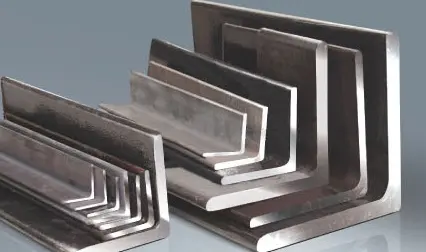

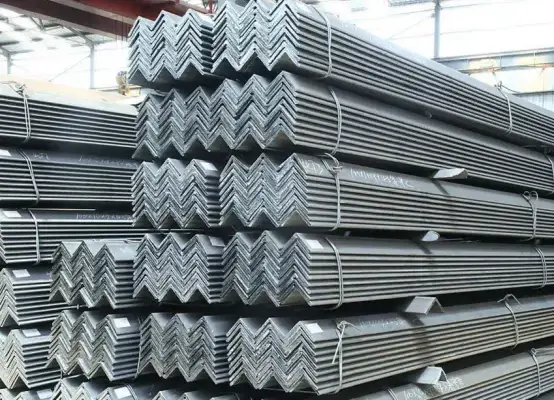

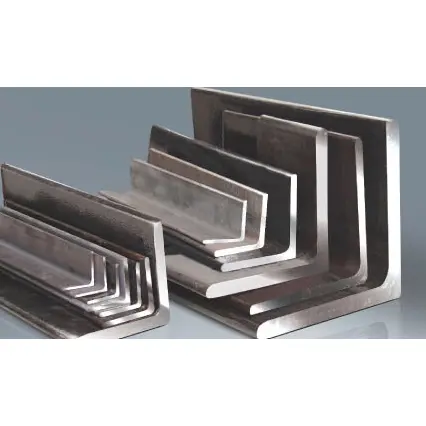

Galvaniserte konstruksjonsstål vinkelstenger

Galvaniserte konstruksjonsstål vinkelstenger er lette, kostnadseffektive og enkle å behandle og installere. Med sine kompakte og allsidige tverrsnitt brukes de ofte til konstruksjonsforbindelser, avstivninger, armering, rekkverk, støtter, innebygde deler og ulike hjelpekomponenter. Mye brukt i industrianlegg, kommunale prosjekter, elektromekaniske installasjoner og lager, er de et høyt volum hjelpemateriale i stålkonstruksjon.

Kjennetegn på vinkelstenger

I. Mekaniske og tverrsnittsegenskaper

1. L-formet tverrsnitt; lett struktur. De tåler først og fremst aksiale krefter, skjærkrefter og lokale bøyemomenter. På grunn av relativt lav total stivhet er de ikke egnet for bruk som kjernebærende komponenter som hovedbjelker eller søyler.

2. Varmvalset konstruksjon i ett stykke resulterer i lav restspenning og jevne materialegenskaper, noe som gjør dem motstandsdyktige mot sprekker eller deformasjoner under belastning.

3. Vinkler med like ben gir symmetrisk lastfordeling, mens vinkler med ulik ben gir fleksibelt valg basert på kraftretningen, med plass til ulike installasjonsskjøter.

II. Økonomiske og innkjøpsegenskaper

1. Bredt utvalg av spesifikasjoner og modeller; rikelig med markedslager og ulike innkjøpskanaler; lav pris og lav totalkostnad.

2. Lett, reduserer den totale strukturelle belastningen og fundamenteringskostnadene betydelig.

III. Bearbeiding og konstruksjonsegenskaper

1. Kutting, stansing, bøying, sveising og skjøting er enkle, noe som muliggjør fleksibel sekundær prosessering på stedet.

2. Kompakt størrelse gjør håndtering og løft lett; allsidige monteringsmetoder (sveising eller bolting) sikrer høy konstruksjonseffektivitet.

3. Fleksible skjøte- og kombinasjonsmuligheter; bruk av flere stenger sammen kan forbedre den totale bæreevnen og stabiliteten.

IV. Bruks- og kompatibilitetsegenskaper

1. Leveres i varmvalset "svart" (mølleskala) tilstand; kompatibel med anti-korrosjonsbehandlinger som rustfjerning, maling og varmgalvanisering; egnet for bruk i standard innendørs og utendørs miljøer. 2. Svært allsidig; egnet for fremstilling av ulike hjelpekomponenter som koblinger, støtter, innkapslingsrammer, rekkverk og innebygde deler.

V. Begrensninger

På grunn av sin tverrsnittsform har de begrenset motstand mot bøyning og sideforskyvning. De tjener først og fremst som hjelpelastbærende, koblende eller forsterkende komponenter og kan ikke støtte store belastninger i langtids- eller tunge applikasjoner.

Bruk og anvendelsesområde

I. Primære bruksområder

1. Skjøteforbindelse og forsterkning: Galvaniserte konstruksjonsstål vinkelstenger fungerer som koblingsplater, avstivere og skjøtekomponenter mellom primære og sekundære stålelementer (som bjelker og søyler), og forbedrer skjøtens integritet.

2. Ulike støtter og braketter: Fabrikasjon av rørstøtter, kabelskinnebraketter, utstyrsbaser, brukskorridorstøtter og takstøtter.

3. Kapslinger og rammer: Vegg-/taklister for industrianlegg, rammer for farge-stålkledning, innramming av skillevegger og dør-/vinduskarmer.

4. Rekkverk, rekkverk og stiger: Fabrikkgjerde, trapperekkverk, gangrekkverk, plattforminnhegninger og hovedkomponenter for adkomststiger.

5. Innstøpte deler og ankere: Innstøpte konstruksjonsdeler, bunnplatekoblinger og veggfester.

6. Lette rammer og midlertidige fasiliteter: Enkle skur, hamstring på byggeplassen, midlertidige støtter og stillaskomponenter.

7. Forsterkning av stålkonstruksjon: Gir forsterkning, binding og sidestøtte for H-bjelker, kanalstål, I-bjelker og andre konstruksjonselementer.

II. Anvendelsesområde

1. Industribygg: Støttesystemer, innkapslingskonstruksjoner og hjelpematerialer for utstyrsplattformer i fabrikker, varehus og verksteder.

2. Kommunalteknikk: Veirekkverk, plasshamstring, reklametavlerammer, kommunale ledningsstøtter og små gangveier.

3. M&E og HVAC: Spesialiserte støtter og oppheng for luftkanaler, vannrør og kabler i kraftverk, kjemiske anlegg og næringsbygg.

4. Prefabrikkerte og sivile bygg: Hjelperammeverk for fleretasjes stålkonstruksjoner, modulbygg og enkle boenheter.

5. Lager og logistikk: Lettvektsreoler, lagringsskillereoler og beskyttelsesstrukturer for lagergårder. 6. Andre felt: Hjelpekonstruksjoner for anleggsmaskiner, marine hjelpematerialer, landbruksmaskineri rammer, og hjelpeelementer for kraftoverføringstårn.

Nøkkelytelsesparametere

Standard: GB/T 706-2016 (galvaniserte strukturelle stålvinkelstenger); kategorisert i like ben og ulik benvinkler.

I. Vanlige materialer og mekaniske egenskaper

Elastisitetsmodul: 2,06 × 105 MPa; romtemperatur slagenergi ≥ 27 J.

II. Klassifisering, betegnelse og mainstream-spesifikasjoner

1. Klassifisering og betegnelse

· Lik benvinkel: Benbredden er lik; betegnelse: benbredde × bentykkelse (f.eks. ∠50×5).

· Ulik benvinkel: Benbredden varierer; betegnelse: lang benbredde × kort benbredde × bentykkelse (f.eks. ∠63×40×5).

2. Vanlige vinkler med like ben (hovedstøtte i ingeniørfag)

· ∠25×3, ∠30×3, ∠40×4

· ∠50×4, ∠50×5

· ∠63×5, ∠70×6

· ∠80×6, ∠90×8, ∠100×10

3. Vanlige ulik benvinkler

∠56×36×4, ∠63×40×5, ∠70×45×5, ∠80×50×6

III. Dimensjoner og lengdeparametre

1. Standard faste lengder: 6m, 9m, 12m; tilpasset skjæring tilgjengelig; lengdetoleranse ±5 mm.

2. Formtoleranser: Krumning ≤ 2 mm per meter; total krumning ≤ 0,2 % av total lengde; ingen vesentlig vridning.

IV. Strukturelle egenskaper

1. L-formet åpen seksjon; lav torsjons- og bøyestivhet; egnet for å motstå aksiale krefter, skjærkrefter og lokale bøyemomenter.

2. Vinkler med like ben har symmetrisk belastning og brukes ofte til toveis avstivning eller symmetriske støtter; ulik benvinkler er egnet for enveis belastende ledd.

3. Bæreevnen til et enkelt element er begrenset; å kombinere eller gruppere medlemmer kan øke den generelle stivheten.

V. Overflate- og prosessegenskaper

1. Leveringstilstand: Varmvalset, svart finish (med mølleskala).

2. Bearbeidbarhet: Enkel å kutte, bore, sveise og bøye; praktisk for fabrikasjon på stedet.

3. Overflatebeskyttelse: Kompatibel med rustfjerning og maling, varmgalvanisering eller pulverlakkering; egnet for både innendørs og utendørs miljøer.

VI. Driftsmiljøparametere

1. Gjeldende temperaturområde: [Min]°C til [Maks]°C

2. Korrosjonsbestandighet: Grunnmaterialet mangler iboende korrosjonsmotstand; overflatebeskyttelse er obligatorisk for utendørs eller korrosive miljøer.

3. Tilkoblingsmetoder: Kompatibel med sveising, standard bolting eller galvanisert bolting.
