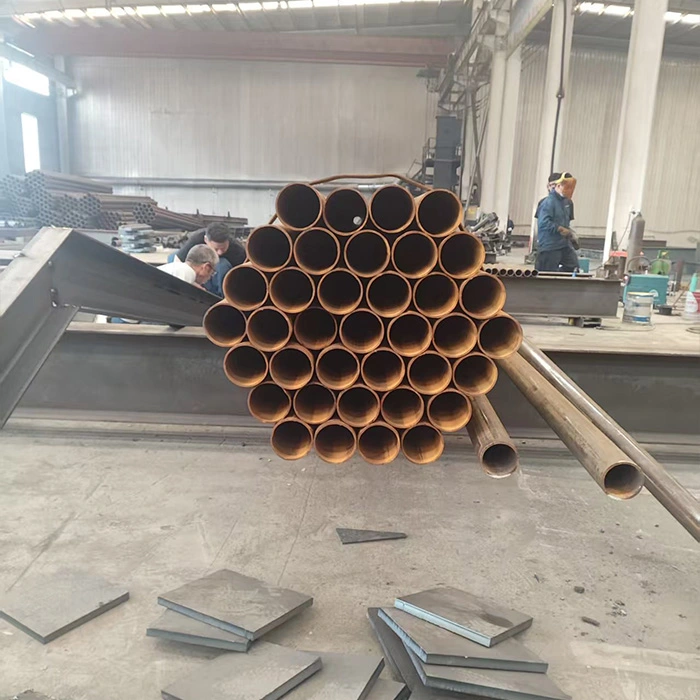

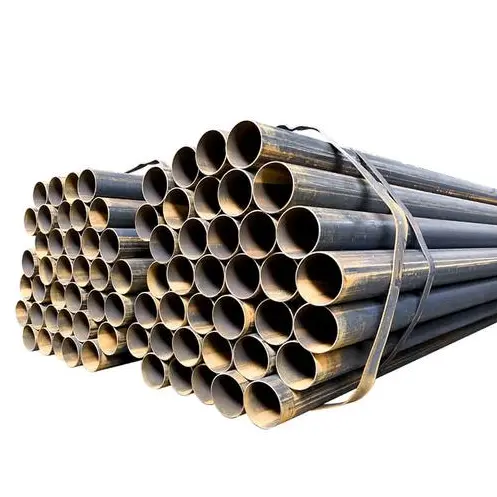

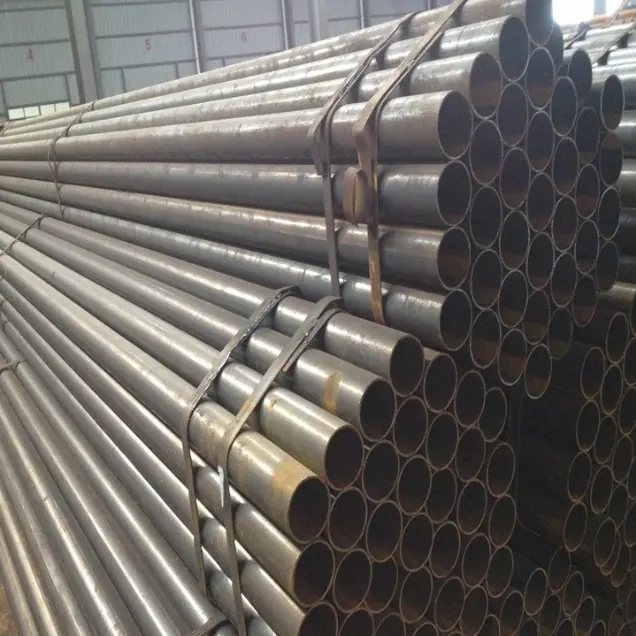

Sveisede stålrør

Vanligvis kjent som sveisede stålrør, er disse produktene produsert ved å rulle og sveise stålbånd. De er primært kategorisert i sveisede rør med rett søm og spiralsøm, produsert i samsvar med standarder som GB/T 3091 og GB/T 13793, og vanligvis laget av Q235B eller Q355B stål. De brukes hovedsakelig til lavtrykksvæsketransport, stålkonstruksjonsbjelker og søyler, rekkverksstøtter, kommunale rørnettverk, elektromekaniske ledninger og midlertidige prosjekter, noe som gjør dem egnet for standard driftsforhold som involverer omgivelsestemperaturer og lavt til middels trykk.

Produktfunksjoner

I. Strukturelle og mekaniske egenskaper

1. Sveisede stålrør dannes ved å rulle og sveise stålbånd og kommer i to typer: rett søm og spiralsøm. Det hule sirkulære tverrsnittet sikrer jevn lastfordeling og gir utmerket motstand mot bøyning og vridning, samt overlegen total stabilitet.

2. Den totale styrken oppfyller kravene til lav- til middels trykkapplikasjoner. Sveisede rør med stor diameter med spiralsøm gir overlegen trykkbærende kapasitet og stivhet sammenlignet med standard sveisede rør med rett søm. På grunn av sveisesømmebegrensninger er de imidlertid ikke egnet for ekstreme forhold som involverer høyt trykk, høy temperatur eller alvorlig korrosjon.

3. For den samme bæreevnen er de lettere enn solide stålkomponenter, noe som effektivt reduserer den totale strukturelle belastningen.

II. Produksjons- og kostnadsegenskaper

1. Produksjonsprosessen er moden, tilbyr høy kapasitet og rask levering. Rikelig lager er tilgjengelig på markedet til økonomiske priser, noe som resulterer i lave totalkostnader.

2. Et bredt spekter av spesifikasjoner er tilgjengelig – fra rør med liten diameter til rørledninger med stor diameter og søylerør – noe som muliggjør fleksibelt valg.

III. Bearbeiding og konstruksjonsegenskaper

1. Sekundær prosessering – som skjæring, fasing, gjenging, bøying og sveising – er enkel, og forenkler konstruksjonen på stedet.

2. Rørene har ensartede dimensjoner og er enkle å håndtere og installere. Ulike tilkoblingsmetoder – inkludert sveising, flenser, gjenger og rillede koblinger – kan brukes for å dekke ulike tekniske krav. IV. Bruks- og anti-korrosjonsegenskaper

1. Standard levering er i form av "svart rør" (ubelagt stål); Imidlertid kan behandlinger som varmgalvanisering, maling, anti-korrosjonsbelegg og 3PE anti-korrosjonslag påføres. De er egnet for bruk i både innendørs og utendørs miljøer.

2. Fleksibel bruk: De kan fungere uavhengig som væsketransportrørledninger eller settes sammen til bærende komponenter som stålkonstruksjonsbjelker, søyler og takstoler.

V. Produktdistinksjoner og begrensninger

1. Rettsømsveisede rør brukes vanligvis for små til middels diametre, lavtrykksrørledninger og lette stålkonstruksjoner. Spiralsveisede rør brukes først og fremst for store diametre, noe som gjør dem egnet for langdistanse kommunal transport og storskala stålkonstruksjonskomponenter.

2. På grunn av tilstedeværelsen av sveisede sømmer, viser disse rørene lavere trykkmotstand, høytemperaturmotstand og utmattingsstyrke sammenlignet med sømløse stålrør. De er strengt forbudt for bruk i kritiske trykkbærende applikasjoner som involverer høytrykks brennbare/eksplosive materialer eller høytemperatur/høytrykksforhold.

Hovedbruk og anvendelsesområde

I. Hovedbruk av sveisede stålrør

1. Væsketransport

Brukes til å transportere medier som springvann, kloakk, lavtrykksgass, ventilasjons-/støvavsugsluft og generelle oljer; de er primære rørmaterialer for sivile og industrielle nettverk.

2. Strukturelle bærende komponenter i stål

Brukes til å lage sirkulære søyler, fagverkselementer, takstøtter og plattformstendere; de kan erstatte visse strukturelle stålformer for hjelpe- eller moderat belastede bjelker og søyler.

3. Beskyttelse og innkapsling

Brukes til veirekkverk, fabrikkgjerde, trapperekkverk, balkongrekkverk, hamstringsrammer og utendørs reklametavlestøtter.

4. Mekaniske og elektriske støttesystemer

Brukes til å konstruere støtter og oppheng for vannrør, luftkanaler og kabelbakker, samt spesialiserte monteringsbraketter og festestenger for utstyr.

5. Kommunal og anleggsteknikk

Brukes til kommunale ledningsnett, elvebreddeforingsrør, pelfundamentforingsrør, tunnelventilasjonskanaler og midlertidige sikkerhetsbarrierer på byggeplasser.

6. Midlertidige og landbruksanlegg

Brukes til stillaser, midlertidige skur, drivhusrammer og landbruksvanntransportrørledninger.

II. Anvendelsesområde

1. Konstruksjonsteknikk: Sivile bygninger, fabrikkverksteder, varehus, vannforsyning og avløpssystemer for arenaer, og stålkonstruksjonsstøttesystemer.

2. Kommunale forsyninger: Byvannsforsyning og avløpsnett, veirekkverk, landskapsteknikk og kommunal rørledningsinstallasjon. 3. MEP (mekanisk, elektrisk og rørleggerarbeid/HVAC): Vannforsyning og drenering, ventilasjon og lavtrykksgassrør for fabrikker, bygninger og kjøpesentre.

4. Industri- og gruvebedrifter: Verkstedoverføringsrør, utstyrsstøtter, innhegninger til materialgårder og lette fagverkskonstruksjoner.

5. Landbruk og landskapsarbeid: Landbruksvanningsrør, drivhusrammer og landskapsgjerder.

6. Midlertidige arbeider: Midlertidige anleggsanlegg, midlertidige støtter, beskyttelse av gravegroper og byggestillaser.

Valgguide

Rettsømsveiset rør: Primært små til middels diametre; ofte brukt til innendørs rør, rekkverk og småskala stålkonstruksjoner.

Spiralsveiset rør: Primært store diametre; ofte brukt for kommunale stammerørledninger, langdistanse vannoverføring og storskala stålkonstruksjonssøyler.

Ytelsesparametere

I. Implementeringsstandarder

·GB/T 3091-2025: Sveisede stålrør for væsketransport under lavt trykk (vann, gass, luft, etc.; ≤2,5 MPa, ≤200°C)

·GB/T 13793-2016: Langsgående elektrisk sveisede stålrør (konstruksjon, stillas, generelt maskineri)

·GB/T 9711 / API 5L: Linjerør for olje- og gasstransport (L245/L360/L415, etc.)

II. Vanlige materialer og mekaniske egenskaper (romtemperatur)

·Elastisitetsmodul: 2,06×10⁵ MPa

·Tetthet: 7,85 g/cm³

·Slagenergi: Omgivelsestemperatur **≥27 J** (Q235B, V-notch)

III. Dimensjoner og spesifikasjoner (primært langsgående sveis)

1) Ytre diameterområde

·Liten diameter: DN15–DN50 (21,3–60,3 mm)

· Middels diameter: DN65–DN250 (76,1–273 mm)

·Stor diameter: DN300–DN600 (323,9–610 mm)

·Spiral welded pipe: Up to DN800–DN3000

2) Veggtykkelse (vanlig)

·Standard: 1,2–12,7 mm

·Tungvegg: 12,7–40 mm

·Toleranse: Veggtykkelse ±10% t; Ytre diameter ±0,5 % til ±1,0 %

3) Lengde

·Standard: Faste lengder på 6 m, 9 m, 12 m

·Tilpasses: 15–18 m

·Lengdetoleranse: +20 mm / 0 mm

4) Teoretisk vekt (kg/m)

W=0,02466×(D−t)×t

·D: Ytre diameter (mm); t: Veggtykkelse (mm)

· Galvanisert rør: Vekt ×1,015–1,03 (beleggfaktor)

IV. Trykkbærende og prosessytelse

1) Hydrostatisk test (obligatorisk)

· Standard svart rør: 5,0 MPa, holdtrykk ≥5s

· Gassrør: 6,0 MPa, holdetrykk ≥10s

· Tungvegget rør: 7,0 MPa

· Anbefalt arbeidstrykk: ≤1,6 MPa (langsiktig sikkerhet)

2) Sveisesømmekvalitet

· Ikke-destruktiv testing (NDT): UT (ultralyd) / RT (radiografisk)

· Langsøm: Høyfrekvent sveising, sveisingskoeffisient **≈0,85–0,9**

· Spiralsøm: Nedsenket buesveising, sveisingskoeffisient **≈0,9–0,95**

3) Utflating / bøyetest

· Utflating: Ingen sprekker, ingen delaminering

· Bøyning (DN≤50): 90°, bøyeradius = 6D (svart rør) / 8D (galvanisert rør), sveisesøm plassert på siden; ingen sprekker, ingen sinklag avskalling

4) Driftstemperatur

· Standard: -20°C til +200°C

· Lavtemperaturstål (L245N): Ned til -40°C

V. Overflate- og korrosjonsbeskyttelse

· Leveringstilstand: Svart rør (bart rør) / Varmgalvanisert / Epoxy / 3PE (nedgravd)

· Galvanisert lag: ≥300 g/m² (dobbeltsidig), lokal tykkelse **≥85 μm**

· Overflatekvalitet: Ingen sprekker, ingen folder, ingen skorper, ingen alvorlig korrosjon

VI. Tilkoblingsmetoder

· DN≤50: Gjenget tilkobling (GB/T 7306)

· DN65–DN200: Flenstilkobling / Rillet tilkobling

· DN≥250: Sveising (stumsveis / kilsveis)

VII. Søknader

· Lavtrykksvæsker: Vann, kloakk, gass, luft, ventilasjon

· Stålkonstruksjoner: Sirkulære rørsøyler, takstoler, støtter, rekkverk, stillaser

· Temperatur: -20 til 200°C; Trykk: ≤2,5 MPa

Spesifikasjonstabell over foldede rettsømsveisede rør

Spesifikasjonstabell for spiralsveiset rør
