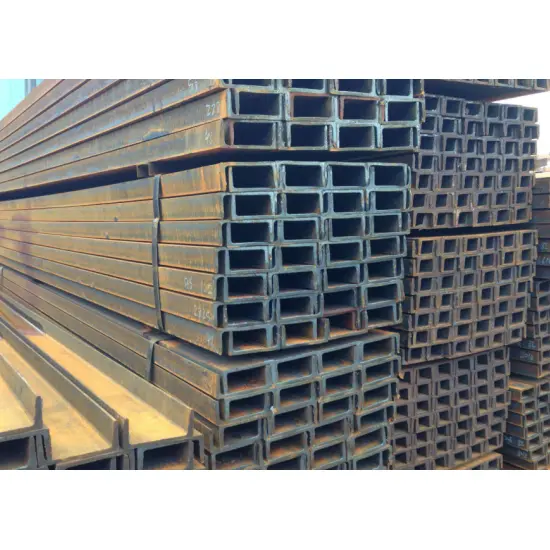

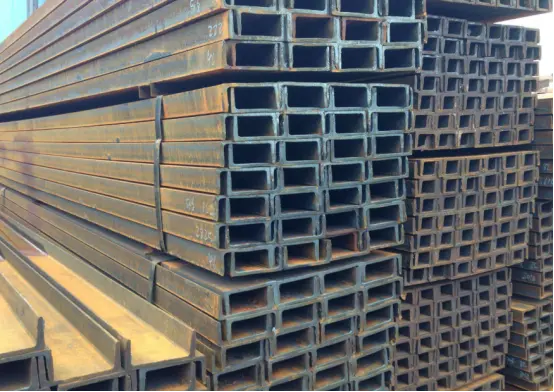

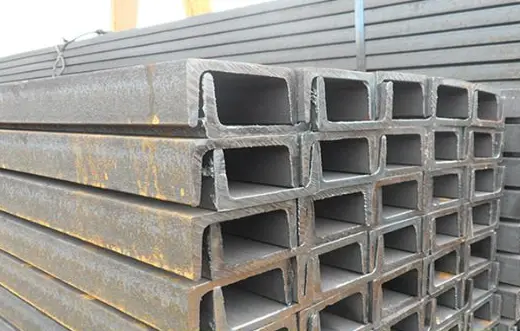

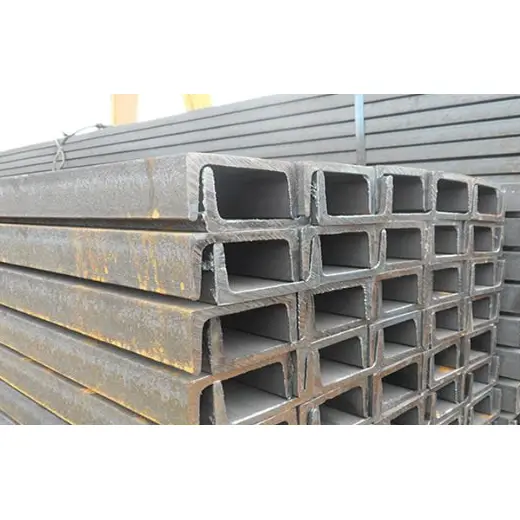

Varmvalsede kanalseksjoner av konstruksjonsstål

Varmvalsede konstruksjonsstålkanalseksjoner samsvarer med den nasjonale standarden GB/T 706-2016 og produseres ved hjelp av en integrert varmvalsingsprosess. De har et C-formet (ensidig åpning) tverrsnitt. Modeller er klassifisert etter seksjonshøyde, med ytterligere underinndelinger (a, b, c) som indikerer økt tykkelse for samme høyde. Produktene er lette, enkle å behandle og kostnadseffektive. Mens individuelle seksjoner har begrenset sidestivhet og torsjonsmotstand – noe som gjør dem egnet primært for sekundære lastbærende komponenter – forbedrer kombinasjonen av to seksjoner (rygg-mot-rygg) med koblingsplater den generelle mekaniske ytelsen betydelig.

HAISHENG tilbyr et komplett utvalg av mainstream varmvalsede kanalseksjonsmodeller, hver ledsaget av en omfattende materialtestrapport. De er egnet for ulike bærende hjelpeapplikasjoner, inkludert industrianlegg, kommunale prosjekter, MEP/HVAC-systemer og midlertidige strukturer. Vi tilbyr et komplett utvalg av anti-korrosjonsbehandlinger – inkludert rustfjerning, maling og varmgalvanisering – for å møte behovene for bulkanskaffelser til utenlandske prosjekter.

I. Produktstandarder

Produksjon, dimensjonstoleranser og mekaniske egenskaper til de varmvalsede strukturelle stålkanalseksjonene samsvarer med den nasjonale standarden: GB/T 706-2016 "Varmvalsede strukturelle stålseksjoner."

Mekaniske standarder for basisstålmaterialer: GB/T 700 og GB/T 1591.

II. Viktige produktfunksjoner

2.1 Tverrsnitt og mekaniske egenskaper

1. Har en ensidig åpen kanaltverrsnitt; individuelle elementer viser moderat sidestivhet og relativt svak torsjonsmotstand, noe som gjør dem uegnet for bruk som frittstående hovedsøyler i høyhus eller primære bærende bjelker for lange spenn.

2. Produsert via en integrert varmvalseprosess uten sveisede skjøter, noe som resulterer i lav indre restspenning. Strukturen er stabil og pålitelig, motstår sprekkdannelse og deformasjon under langvarig belastning.

2.2 Innkjøp og kostnadsfordeler

1. Rikelig lager av standard markedsmodeller og stabile innkjøpskanaler sikrer lave enhetspriser og kontrollerbare totale prosjektkostnader.

2. Lettere egenvekt for samme bæreevne reduserer effektivt totalvekten av stålkonstruksjonen samt transport- og heisekostnader.

2.3 Fabrikasjons- og konstruksjonsfordeler på stedet

1. Varmvalsede kanalseksjoner av konstruksjonsstål kan fritt kuttes, bores, sveises og bøyes; det er ingen prosessbegrensninger for sekundær fabrikasjon på stedet, noe som muliggjør fleksibel skjøtmontering.

2. Kompakt størrelse og lav egenvekt gjør at håndtering og heising kan fullføres ved bruk av manuelt arbeid og småskala utstyr, noe som forkorter byggeplanen på stedet betydelig.

3. Kompatibel med både boltede og sveisede forbindelser; kan pares med ulike stålplater og seksjoner for å fullføre skjøtemontering.

2.4 Korrosjonsbeskyttelse og miljøtilpasning

1. Leveres i varmvalset "svart" tilstand (med mølleskala) og uten forhåndspåført anti-korrosjonsbelegg.

2. Anti-korrosjonsbehandlinger – som sliping/rustfjerning, påføring av antirustprimer, varmgalvanisering eller pulverlakkering – kan påføres etter behov; egnet for bruk i tørre innendørsmiljøer eller utendørsmiljøer med mild korrosivitet.

2.5 Fordeler med kombinert bruk og begrensninger

1. Fordeler med kombinert bruk: Sammenføyning av to kanalseksjoner rygg-mot-rygg med koblingsplater forbedrer lateral stivhet og torsjonsmotstand betydelig, og oppfyller moderate krav til belastning.

2. Begrensninger: På grunn av den åpne seksjonsstrukturen kan de ikke brukes til hovedrammer i høyhus, tunge hoveddragere med ultralang spenn eller kritiske bærende skjøter utsatt for høyt vindtrykk; de er kun egnet for kapslingssystemer, avstivninger og sekundære lastbærende komponenter.

III. Viktige applikasjonsscenarier

3.1 Kjernebruk av varmvalsede konstruksjonsstålkanalseksjoner

1. Fabrikkvegg- og taklister: Sammenkoblet med H-bjelke hoveddragere for å sikre profilerte stålkledningspaneler og overføre vertikale laster fra tak og vegger.

2. Støtter for forskjellig utstyr og røropplegg: Brukes til rørstativer og opphengere (inkludert VVS-systemer i bygninger), utstyrsbaser og kabelbrettstøtter i kjemiske anlegg og kraftstasjoner. 3. Lette innrammingskomponenter: Skilleveggstendere, dør- og vindusrammer, lagringsrammer og sekundære bærende elementer.

4. Industriell plattform og gangveitilbehør: Vedlikeholdsgangbjelker, plattformtrinnstøtter og rekkverksstolper/rekkverkbaser.

5. Armering og innstøpte komponenter: Innstøpte stålplater, bjelke- og søylestivere, og hjelpestål for fundamentstøtte.

6. Midlertidige konstruksjonsanlegg: Prefabrikkerte bygningsrammer, stillasbaser og midlertidige gravesikringsstøtter.

3.2 Bransjeomfattende applikasjoner

1. Industribygg: Innkapsling og støttesystemer for lette industrianlegg, lager, verksteder og råvarelager.

2. Kommunal infrastruktur: Sikkerhetsbarrierer ved veikanten, utendørs reklametavlerammer, små gangveier og kommunale ledningsstøtter.

3. M&E og HVAC engineering: Kanaler og spesialutstyrsstøtter/hengere for kjemiske anlegg, kraftstasjoner og kontorbygg.

4. Enkle sivile strukturer: Carporter, baldakiner, prefabrikkerte hytter og enkle landlige lagerboder.

5. Logistikk og lager: Lett lagringsreol og lastesorteringsplattformrammer.

6. Annet tilbehør: Baser for anleggsmaskiner, landbruksmaskiners chassis og små hjelpestålkonstruksjoner for marine fartøyer.

V. Kjernefordeler med HAISHENG Factory Supply

Direkte forsyning fra kildeprodusenten: In-house lager for varmvalsede konstruksjonsstålkanalseksjoner eliminerer mellommann-påslag, og tilbyr betydelige kostnadsfordeler for storskala utenlandske prosjektanskaffelser.

Stabilt lager på tvers av alle spesifikasjoner: Rikelig helårsbeholdning av standard kanalstålstørrelser (nr. 5 til 25a); støtter batchforsendelser og rask respons på presserende prosjektbestillinger.

Omfattende kvalitetsinspeksjon og sporbarhet: Hvert parti med varmvalsede kanalseksjoner av strukturelt stål leveres med originale fabrikksertifikater og testrapporter for mekaniske egenskaper; støtter tredjeparts re-inspeksjon for å møte utenlandske prosjektakseptstandarder.

One-stop-behandlingstjenester: Støtter skjæring, stansing, bøying, sveiset prefabrikasjon og tilpasset varmgalvanisering med fast lengde; tilbyr også samlet eksport av H-bjelker, I-bjelker, innstøpte plater og høyfaste bolter. Standardisert eksportemballasje: fuktsikker og rustbestandig trepaller eller filminnpakning; inkluderer samsvarssertifikater og materialsertifiseringer på både kinesisk og engelsk for å sikre jevn tollbehandling og aksept på stedet.

IV. Viktige produktytelsesparametre

4.1 Grunnmateriale mekaniske egenskaper

Ekstra mekaniske indikatorer:

V-notch slagenergi ved normal temperatur: Q235B ≥27J; Q355B ≥34J

Elastisitetsmodul E ≈ 2,06×10⁵ MPa

4.2 Merkeregel og standardstørrelser

Merkespesifikasjon Symbol: [ Format: Høyde × Flensbredde × Banetykkelse, f.eks. [10# = 100×48×5,3 mm Modeller med identisk høyde er delt inn i a/b/c-kvaliteter, med bredere flenser og tykkere dukker for høyere bæreevne.

4.3 Seksjon mekaniske egenskaper (typiske størrelser)

[10# Treghetsmoment Ix ≈ 198 cm⁴ Seksjonsmodul Bx ≈ 39,7 cm³ Girasjonsradius ix ≈ 3,95 cm

[20a# Treghetsmoment Ix ≈ 1780 cm⁴ Snittmodul Bx ≈ 178 cm³ Gyrasjonsradius ix ≈ 7,86 cm Karakteristikk: God bøyemotstand langs sterk X-akse, svak sidestivhet & torsjonsmotstand på svak Y-akse-bøyning og ikke egnet for individuelle bøyningsbelastninger.

4.4 Dimensjon og formtoleranse

Standard faste lengder: 6m, 9m, 12m, tilpasset skjæring tilgjengelig

Høyde h toleranse: ±1,5~3,0mm (varierer etter modellstørrelse)

Flensbredde b toleranse: ±1,5~2,0mm

Retthet: ≤2 mm per meter, total retthet ≤0,2 % av total lengde

Torsjon: ≤1,5 ​​mm per meter

4.5 Maskinering og overflateytelse

Leveringstilstand: Varmvalset svart overflate med oksidskala

Bearbeidbarhet: Enkel skjæring, boring, sveising og bøying for fabrikasjon på stedet

Anti-korrosjonsalternativer: Avrusting + grunnmaling, varmgalvanisering, plastsprøyting

4.6 Servicetemperatur og belastningsgrenser

Gjeldende temperaturområde: -20 ℃ ~ 80 ℃

Lastkarakteristikk: Åpent tverrsnitt med lav sidestivhet og dårlig torsjonsmotstand; egnet for enkelt støttede enaksede bøyeelementer, forbudt for høye hovedrammer, langspennende hovedbjelker og viktige vindlastbærende komponenter

Tilkoblingsmetode: Boltet eller sveiset; dobbel kanal rygg-mot-rygg-montering forbedrer den generelle stivheten betraktelig

V. Vanlige spørsmål:

Spørsmål: Kan kanalstål brukes alene som en bærende vertikal søyle for høyhusrammer?

A: Anbefales ikke. Varmvalsede konstruksjonsstålkanalseksjoner har et åpent tverrsnitt på den ene siden, noe som resulterer i dårlig sidestivhet og torsjonsmotstand; å bruke dem alene gjør dem utsatt for ustabilitet og deformasjon. HW bredflens H-bjelker er det foretrukne valget for primærsøyler i høyhus.

Spørsmål: Hva er den beste anti-korrosjonsbehandlingen for kanalstål i utendørs kystprosjekter?

A: Varmgalvanisering av hele enheten anbefales for langvarig utendørs eksponering eller kystmiljøer med saltspray; for kortvarig innendørs bruk under fuktige forhold er rustfjerning etterfulgt av to strøk med antirustgrunning tilstrekkelig.

Spørsmål: Hvordan velger jeg mellom 'a', 'b' og 'c' type kanalstål med samme høyde?

A: Type 'a' har den tynneste banen og flensene, og gir den laveste bæreevnen, mens type 'c' har størst tykkelse. For applikasjoner med tung belastning eller lang spennvidde foretrekkes de tykkere "b" eller "c" undertypene.

Spørsmål: Hvilke løsninger finnes hvis stivheten til en enkeltkanals stålbjelke er utilstrekkelig?

A: To-kanals stålbjelker kan sammenføyes rygg-til-rygg med forbindelsesplater satt inn mellom dem for å danne en sammensatt boksformet seksjon; dette øker lateral stivhet og torsjonsmotstand betydelig.

Spørsmål: Kan kanalstål kuttes til bestemte lengder etter behov?

A: Ja. Standard lagerlengder (6m, 9m eller 12m) kan kuttes til hvilken som helst lengde basert på tegningene dine, og de kuttede endene kan slipes glatte om nødvendig.

Teoretisk vekt av kanalstål

Enhet: kg/m, mm
