Horisontalt strukturelt stålavstivningssystem

Installert i planet til takbjelkens topp- eller bunnflens i en "X" (kryss) konfigurasjon, er horisontale strukturelle stålavstivningssystemer kritiske for den romlige stabiliteten til industribygninger. De fungerer først og fremst i strekk i stedet for kompresjon og fungerer sammen med strekkstenger og knestøtter for å danne takets sidemotstandssystem.

1. Produktfunksjoner

Overfører vindlast fra gavlvegger og horisontale seismiske krefter til strekkstengene ved søyletoppene, og kanaliserer dem deretter ned til søyleavstivningen og inn i fundamentet; begrenser sideforskyvningen av takstålbjelker, og forhindrer generell sideveis tipping eller ustabilitet av takkonstruksjonen.

2. Vanlige materialer

1). Standardapplikasjoner: Stål med lik benvinkel (L50×5, L63×5, L70×6);

2). Innretninger med lang spennvidde, tung belastning eller seismikkbestandige anlegg: Sirkulære hule seksjoner med liten diameter (CHS); standardmaterialet er Q235B, med Q355B brukt for tunge belastninger.

3. Installasjonssteder

Installert i endefeltene på taket og buktene som flankerer ekspansjonsfuger for å skape en stiv strukturell membran.

Standard fabrikklevert konfigurasjon

1. Hovedavstivningskomponenter

Kryssavstivningselementer (vinkelstål eller CHS) leveres som individuelt fremstilte enheter; et par diagonalt kryssende elementer i en enkelt brønn utgjør ett komplett horisontalt avstivningssett.

2. Avslutt tilkoblingstilbehør

1. End connection plates: 8–14mm steel plates factory-welded to both ends of the bracing member, featuring pre-drilled bolt holes for bolting to the steel beam flanges;

2. Central cross-splice plate: A shared splice plate at the intersection point of the "X" configuration, where the two diagonal braces overlap and are secured.

3. Matchende festemidler

Standard Grade 4.8 bolter (M16/M20) for generell bruk; Grad 8.8 høyfaste bolter (med flate skiver og fjærskiver) for seismikkbestandige strukturer eller anlegg som huser traverskraner.

4. Korrosjonsbeskyttelsesspesifikasjoner

1). Standard: St3 manuell overflatebehandling + grunning og toppstrøk (tørrfilmtykkelse: 60–90 μm);

2). Etsende industriområder / Kystregioner: Full varmgalvanisering.

5. Brannvernspesifikasjoner

Påføring av 0,5 timers klassifisert tynnfilm, svellende brannhemmende belegg i utpekte brannrom; anti-korrosjonsbehandling kun for områder uten krav til brannvern.

Standard komplette løsninger for horisontale strukturelle stålavstivningssystemer

1. Conventional Angle Steel Horizontal Bracing: Angle steel main member + end connection plates + intermediate splice plates + anti-corrosion treatment + matching bolts

2. Heavy-duty sirkulær hulseksjon (CHS) horisontal avstivning: CHS-element + fortykkede endeplater + korsformede kileplater + høyfaste bolter

3. Forenklet lett avstivning: Slankt vinkelstål, ingen fortykkede stivere; brukes vanligvis til små industribygg av lett stål

Produktintegrasjon

Horisontal avstivning (tverrvindmotstand) + strekkstag (langstrekkforbindelse) + knestiver (sidefeste for bjelker) danner et integrert, stabilt takavstivingssystem. Viktige fordeler

1. Motvirker effektivt horisontale krefter, gir robust vind- og seismisk motstand samtidig som den forhindrer at taket svaier eller forskyver seg.

2. Strammer inn avstanden mellom rammekomponentene, og forhindrer feiljustering eller deformasjon av stålbjelker og riller.

3. Har en enkel strukturell design med fleksible installasjonsoppsett, som letter praktisk konstruksjon.

4. Laget av robust materiale med høy strekkfasthet som motstår å løsne eller deformere ved langvarig bruk.

5. Gjennomgår omfattende anti-korrosjonsbehandling, noe som sikrer høy holdbarhet for utendørs eller utsatte industrianlegg.

6. Svært kompatibel; integreres perfekt med komplette stålkonstruksjonssystemer, for eksempel stive portalrammer og industribygg med lang spennvidde.

Spesielle høydepunkter ved horisontal takavstivning

I. Unike strukturelle ytelsesfordeler

1. Det horisontale strukturelle stålavstivningssystemet bruker en X-formet krysskonfigurasjon som er spesielt designet for å overføre horisontale krefter på siden. Den opererer under ensrettet belastning - virker bare i strekk og ikke kompresjon - noe som resulterer i en kort belastningsbane og høy total stivhet. I kontrast er strekkstenger langsgående aksiale elementer som begrenser langsgående bevegelse, men som ikke kan motstå sidekrefter; knestivere og hengestenger gir kun lokal tilbakeholdenhet for bjelker og stålbjelker og tåler ikke byggets samlede horisontale belastninger.

2. Den skaper en stiv takmembran ved å konsentrere avstivningen i spesifikke bukter, og effektivt koble individuelle stive rammer til en enhetlig, stiv takkonstruksjon. Vindlaster fra gavlene overføres raskt via avstivning og strekkstag ned til søyler og fundamenter. Den fungerer som en kjernekomponent for å forhindre ustabilitet i sidetaket – en evne som annet tilbehør mangler.

II. Materialvalg og kostnadshøydepunkter

1. Det primære materialet er vanligvis stål med lik benvinkel, som er lett tilgjengelig og kostnadseffektivt. Vinkelstål er en standardvare som er lett å kutte og sveise; sammenlignet med strekkstenger med runde rør eller bærende stålbjelker, bruker den mindre materiale, og holder kostnadene håndterbare for store installasjoner. Omvendt medfører spesialtilpassede boksdragere eller H-bjelkekomponenter høye kostnader og er uegnet for massebruk som avstivning.

2. Materialvalg er gradert i henhold til spesifikke behov: standard vinkelstål brukes til vanlige industribygg av lett stål, mens mindre rundrørsavstivninger brukes for langspennende, seismikkbestandige eller kranutstyrte anlegg. Dette muliggjør fleksibel lasttilpasning og forhindrer materialavfall.

III. Høydepunkter for konstruksjon og installasjon

1. Delt prefabrikasjon og bolting på stedet; ingen sveising på stedet kreves for standardmedlemmer. Fabrikkprefabrikerte elementer har endekoblingsplater for rask montering av bolter på stedet ved korsformede ledd; noen strekkelementer krever imidlertid boring og sveising på stedet, noe som resulterer i lavere konstruksjonseffektivitet.

2. Modulære, standardiserte komponentsett. Enkeltspenns avstivningssett er masseprodusert med ensartede hulldiametre og utskiftbare bolter, noe som letter lagerbeholdning og utskifting eller vedlikehold på stedet.

IV. Systemkonfigurasjon og differensiering

1. Lateral stability relies on horizontal bracing, while longitudinal stability relies on rigid tie rods; the two functions complement each other and are indispensable:

Horisontal avstivning: Gir sideveis vind- og seismisk motstand; installert i bestemte brønner.

Langsgående trekkstenger: Sørg for kontinuerlig langsgående binding; fordelt over hele strukturen. Eave-avstivere og hengestenger er mindre komponenter knyttet til bygningsskjermen og deltar ikke i det primære laterale kraftmotstandssystemet.

1. Begrenser ut-av-planet knekking av stålbjelker, betydelig reduserer den effektive ut-av-planet-lengden for beregninger; optimerer fjernbjelketverrsnitt og sparer stål.

V. Anti-korrosjonsfordeler

Vinkelstålelementer har en vanlig form, noe som gjør rustfjerning, maling og varmgalvanisering praktisk. Sammenlignet med kanalstål med åpen profil, er det færre utilgjengelige hjørner, noe som muliggjør mer grundig anti-korrosjonsbehandling.

VI. Produktposisjonering og distinksjon

1. Horisontal avstivning: lateral motstand; X-formet layout i bestemte bukter; primær strukturell stabilitetskomponent.

2. Trekkstenger: Langsgående binding; kontinuerlig layout; i stand til å motstå både spenning og kompresjon.

3. Eave bukseseler / sag stenger: Lokal forsterkning for purlins og mindre bjelker; konvolutt strukturelle komponenter.

Standard fabrikasjonsprosess

1. Råvareaksept

Hovedmateriale: Q235B rundstål. Bekreft materialkvalitetssertifikater; inspiser for bøyning, sprekker og korrosjon (rett ut hvis bøyningen overskrider toleransene); inspiser tilbehørsstålplater (lugplater) ved inngang til lager.

2. Kutting i lengde

Kutt rundt stål til tegningsspesifikasjoner ved hjelp av en slipesag eller CNC-sag; slip kuttende ender glatte og fjern grader.

3. Avslutt behandling (to vanlige metoder)

Alternativ ① Gjenging (boltet tilkobling på stedet)

Rull utvendige gjenger på begge ender av den runde stålstangen; gjengelengden må passe til mutter- og støtteplatemonteringen; påfør midlertidig beskyttelse på gjengene for å forhindre skade.

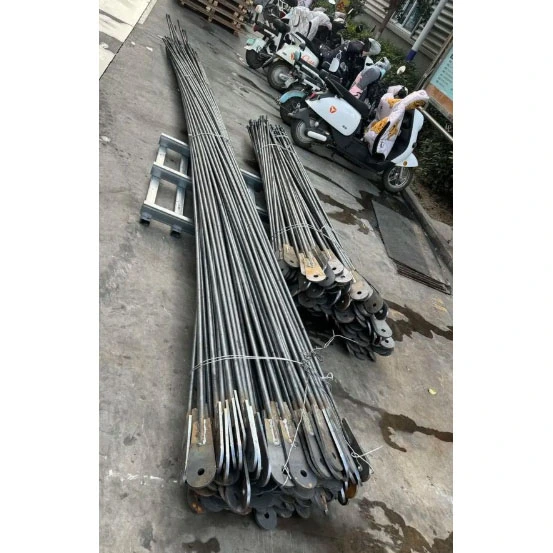

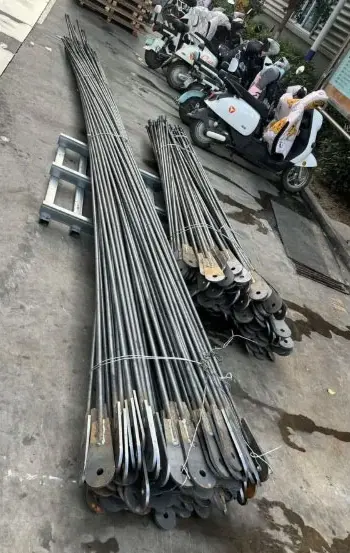

Alternativ ② Sveiset stangplate (boltet bjelke-til-søyle-forbindelse)

Sveis koblingsplater/tapper på begge ender av den runde stålstangen; bruk en jigg for justering og stiftsveis for posisjonering.

4. Sveiseprosess (Lug plate type)

Full periferisk CO₂-gassskjermet sveising; Grad II kilsveising; visuell inspeksjon; prøvetaking for feildeteksjon på kritiske prosjekter.

5. Laging av hull (komponenter for hullplate)

CNC-boring av koblingsplater (hulldiametre tilpasset M16/M20 bolter).

6. Retting og sliping

Rett ut elementene for å korrigere sveise-indusert bøyning; slipe bort sveisesprut og grader.

7. Anti-korrosjonsbehandling

Standard: St3 rustfjerning → grunning + toppstrøk; tørr filmtykkelse 60–90 μm;

Fuktige anleggsområder: Varmgalvanisering av hele monteringen.

8. Emballasje

Pakke med matchende muttere, flate skiver og fjærskiver; etikettsett og oppbevaring.

Standard fabrikasjonsprosess for horisontalt strukturelt stålavstivningssystem (X-type vinkelstål)

1. Råvareinspeksjon

1. Main material: Equal-leg angle steel (Q235B/Q355B); verify material certificates; inspect for bending, twisting, or deformation (straighten if limits are exceeded);

2. Inspiser utseendet til samsvarende stålkoblingsplater på nytt.

2. CNC saging/kapping

Kutt vinkelstål til spesifiserte lengder per tegning; slipe grader fra kuttede ender; separat oppsett for lange og korte deler av tverrstiveren.

3. Tilkoblingsplateskjæring

CNC-skjæring av endekoblingsplater og sentrale tverrskjøtedekkplater.

4. Montering og festesveising

Plasser ved hjelp av en pilk; senter og tett feste koblingsplater til begge ender av vinkelstålet; stift-sveis for å sikre; forhåndsmonter og plasser lapplaten ved det sentrale skjæringspunktet.

5. Gassskjermet sveising

Full CO₂-sveising av sømmer mellom koblingsplater og vinkelstål; standard klasse II kilsveiser; visuell inspeksjon; begrenset prøvetaking for feildeteksjon på kritiske prosjekter.

6. CNC-boring av boltehull

Standardisert boring av koblingsplater (typisk M16 eller M20) for å sikre presisjon i hullavstand og kantavstander.

7. Korrigering og sliping

Korrigering av vridning eller deformasjon forårsaket av sveising; sliping av sveiseslagg og sprut.

8. Anti-korrosjonsbehandling

·Standard: St3 manuell rustfjerning → grunning + toppstrøk (tørrfilmtykkelse: 60–90 μm);

·Kyst/korrosive miljøer: Varmgalvanisering av hele komponenten.

9. Nummerering, pakking og lagring

Komponentnummer merket med spennvidde og monteringssett; utstedt med en matchende deleliste.

Kjerneytelsesparametere for horisontale stålkonstruksjonsavstivninger (vinkelstål, rundstål og sirkulære hule seksjoner)

I. Geometriske spesifikasjoner

1. Horisontal avstivning av vinkelstål (overveiende stive strekkelementer)

Vanlige like benvinkler: L50×5, L63×5, L70×6, L80×6; endekoblingsplatetykkelse: 8–14 mm; boltehull: M16, M20; enkeltelementlengde: 3–9 m; elementretthet: ≤L/1000.

2. Fleksibel avstivning av rund stål

Diameter: Φ12–Φ22; gjengede ender (40–60 mm) eller sveisede knastplater (8–12 mm); brukes kun til strekkavstiving i lett takbelegg.

3. Sirkulær hulseksjon (CHS) Kraftig horisontal avstivning

Vanlige størrelser: φ89×3, φ114×3,0, φ114×3,5; endeplatetykkelse: 10–16 mm.

II. Grunnmateriale mekaniske egenskaper

III. Strukturell ytelse

1. Avstivning av vinkelstål / rund stål: elementer som kun er strekk (kan ikke motstå kompresjon; knekkfeil oppstår under kompresjon); arrangert i et X-mønster; under belastning virker det enkelt diagonale elementet i strekk.

2. Avstivning av sirkulær hulseksjon: Motstår både spenning og kompresjon; stabil i begge retninger; brukes i høyseismiske soner og tunge industrianlegg.

3. Funksjon: Overfører gavlvindlaster og horisontale seismiske krefter; hindrer forskyvning av stålbjelker utenfor planet; fungerer med strekkstag for å danne en stiv takmembran. IV. Sveisekontroll

End-forbindelse kilsveiser er klassifisert som grad II sveiser; de gjennomgår standard visuell inspeksjon og, for nøkkelprosjekter, spotter ultralydtesting (UT) i stedet for 100 % inspeksjon.

V. Parametre for korrosjonsbeskyttelse

1. Standard horisontale strukturelle stålavstivningssystemer: St3 manuell overflatebehandling; primer pluss toppstrøk med en total tørrfilmtykkelse på 60–90 μm.

2. Kystkorrosive miljøer: Full varmgalvanisering.

VI. Tilkoblingskomponenter

Standard: Klasse 4.8 vanlige bolter. Seismikkbestandige eller kranutstyrte anlegg: Grad 8.8 høystyrkebolter, utstyrt med flate skiver og fjærskiver.

VII. Kort skille mellom tre typer avstivninger

1. Avstivning av rund stålstang: Fleksibel; kun spenning; for lette hjelpeapplikasjoner.

2. Vinkelstålavstivning: Standard primæravstivning; kun spenning; standardkonfigurasjon for konvensjonelle industribygg.

3. Sirkulær hulseksjon (CHS) avstivning: Stiv (motstår både spenning og kompresjon); spesialisert for tunge og seismikkbestandige applikasjoner.
