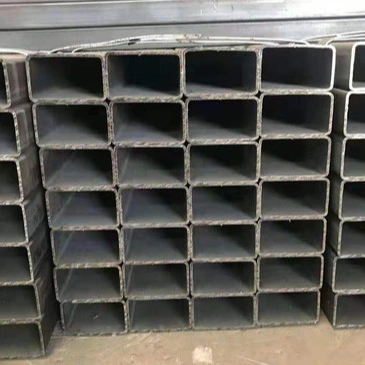

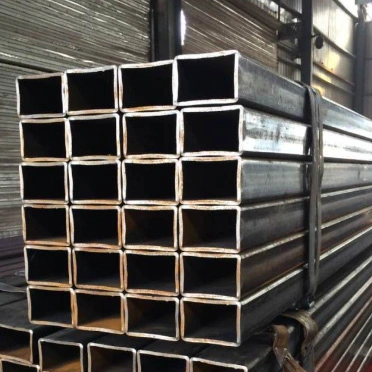

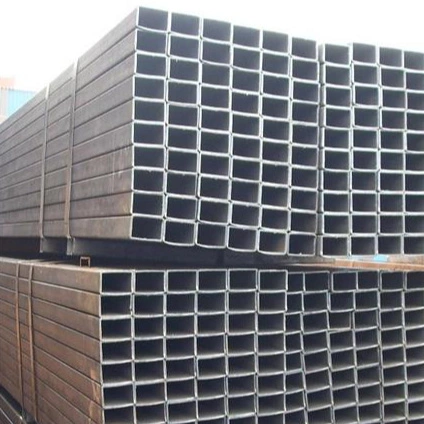

Rektangulære hule strukturelle stålrør

Rektangulære hule strukturelle stålrør er mye brukt i applikasjoner som stålbjelker og søyler, innramming av gardinvegger, innhegningsrammer, utstyrsstativer, rekkverk og anleggsmaskiner. De fungerer effektivt som primære bærende komponenter, samtidig som de er egnet for ulike arkitektoniske former og innkapslingsstrukturer.

Produktfunksjoner

I. Strukturelle og mekaniske egenskaper

1. Det hule rektangulære tverrsnittet gir høy stivhet mot bøyning og sideforskyvning i begge retninger. Den gir overlegen motstand mot torsjon og sidedeformasjon sammenlignet med sirkulære rør eller standard strukturelle stålformer, noe som sikrer robust total strukturell stabilitet.

2. Den jevne tverrsnittsformen og flate flater sikrer jevn lastfordeling. Individuelle rør kan tåle betydelige vertikale og horisontale belastninger, og tjener ofte direkte som primære bærende elementer.

3. Tilgjengelig i sveisede og sømløse typer: Sveisede rektangulære rør gir høy kostnadseffektivitet for standard driftsforhold; Sømløse rektangulære rør, som mangler sveisesømmer, gir overlegen styrke, trykkmotstand og tretthetsytelse, noe som gjør dem ideelle for tungbelastning og sykliske belastningsscenarier.

II. Utseende og installasjonsegenskaper

1. Flate ytre overflater letter skjøting, overlapping og innfelt montering. De passer tett mot fargebelagte stålplater, paneler og kabinettkomponenter, og sikrer ren etterbehandling og kantforsegling under konstruksjon.

2. Skarpe kanter og en ensartet profil kombinerer bærende funksjonalitet med estetisk appell, noe som gjør dem egnet for arkitektoniske fasader, landskapsrammer og andre designorienterte prosjekter.

3. For en gitt bæreevne er de lettere enn solide stålseksjoner, noe som effektivt reduserer den totale strukturelle belastningen og sparer materialkostnader.

III. Behandlings- og tilkoblingsegenskaper

1. De kan kuttes, skråstilles, bøyes, bores og sveises. Sekundær prosessering er enkel, noe som letter praktisk konstruksjon på stedet.

2. Allsidige tilkoblingsmetoder – inkludert sveising, bolting og nagling – har enkle skjøtedesign og høy installasjonseffektivitet.

3. Omfattende spekter av spesifikasjoner, som dekker alt fra små dekorative rør til bærende rør med stor seksjon, noe som gir fleksibelt valg.

IV. Korrosjonsbestandighet og ytelsesegenskaper

1. Leveres i "svart" (ubelagt) tilstand; kompatible med ulike anti-korrosjonsbehandlinger som varmgalvanisering, kaldgalvanisering, maling og pulverlakkering, noe som gjør dem egnet for både innendørs og utendørs miljøer (tørt eller vått).

2. God kald og varm bearbeidbarhet; stabile mekaniske egenskaper innenfor standard driftstemperaturområder.

V. Produktbegrensninger

1. Spenningskonsentrasjon oppstår i hjørnene; disse områdene er utsatt for tretthetsskader under alvorlig støt eller gjentatt syklisk belastning.

2. Dårlig egnethet for væsketransport; brukes sjelden for rørsystemer, da de primært er designet for strukturelle bærende og rammeverksapplikasjoner.

3. Høye produksjonskostnader for store, tykkveggede sømløse rektangulære rør gir betydelig høyere priser enn for sveisede versjoner.

Bruk og anvendelsesområde

I. Primære bruksområder

1. Strukturelle nøkkelkomponenter

Brukes til fabrikkrammer, portalrammer, boksseksjonsbjelker og søyler, vertikale søyler, takstoler og gulvstøtter; et kjernebærende materiale i stålkonstruksjon.

2. Byggekonvolutter og gardinvegger

Innramming av ytre vegger (bjelker/stendere), takvindusrammer, dør- og vindusrammer, taklister og kantlister; integreres sømløst med profilerte stålplater og andre panelmaterialer.

3. Innhegninger og beskyttelsesfasiliteter

Fabrikkgjerde, veirekkverk, trapperekkverk, balkongrekkverk, hamstringsrammer og sikkerhetsnettstolper.

4. Utstyr og maskineri rammer

Maskinbaser, utstyrsstativer, arbeidsbenkerammer, lagerreoler, containerrammer og kjøretøychassisrammer.

5. Engineering og midlertidige anlegg

Scenetakverk, drivhusrammer, midlertidig hamstring på byggeplass, støtte-/støttekonstruksjoner og modulære byggverk.

6. Dekorative og arkitektoniske strukturer

Landskapsstrukturer, utendørs arkitektoniske funksjoner, interiørdekorativ innramming og rammer for utstillingsskap/boder; kombinerer bæreevne med estetisk appell.

II. Bruksområde for rektangulære hule strukturelle stålrør

1. Stålkonstruksjonsteknikk: Bjelker, søyler og avstivningssystemer for industrianlegg, varehus, stadioner og prefabrikkerte bygninger.

2. Arkitektonisk dekorasjon: Bygge gardinvegger, dører og vinduer, interiør/eksteriør arkitektoniske funksjoner og utstillingsstander.

3. Kommunal og transport: Veirekkverk, kommunale konstruksjonshamstringer, landskapspergolaer og rammer for busskur.

4. Maskinproduksjon: Rammer for generell utstyr, anleggsmaskiner, landbruksmaskiner og logistikkutstyr.

5. Lager og logistikk: Kraftige reoler, lagringsplattformer og hjelpekonstruksjoner for containere.

6. Landbruk, skogbruk og hagebruk: Drivhus, husdyrholdsrammer og landbruksgjerder.

Valgguide

· Sveisede rektangulære rør: Vanlig produkttype som tilbyr høy kostnadseffektivitet; mye brukt for standardapplikasjoner som generell lastbæring, byggekonvolutter, dekorasjon og rekkverk.

· Sømløse rektangulære rør: Overlegen styrke, tretthetsmotstand og trykkbærende kapasitet; primært brukt til tunge applikasjoner, syklisk lasting, høyspesifiserte maskineri rammer og tunge ingeniørkomponenter.

Nøkkelytelsesparametere

Implementeringsstandarder: GB/T 6728-2017 "Kaldformede hule strukturelle seksjoner"; GB/T 3094-2012 "Kaldtrukne sømløse firkantede og rektangulære stålrør"

I. Vanlige materialer og mekaniske egenskaper

Ytterligere generelle parametere:

· Elastisitetsmodul: 2,06 × 10⁵MPa

· Tetthet: 7,85 g/cm³

· Standard driftstemperatur: -20°C til 200°C

II. Spesifikasjoner og dimensjonssystem

1. Betegnelsesmetode

Utvendige dimensjoner: Lengde × Bredde × Veggtykkelse (Enhet: mm); Eksempel: 100×50×3,0

2. Vanlige størrelseskategorier

· Liten (dekorasjon / kabinett / rekkverk): 20×10, 30×20, 40×20, 50×30; Veggtykkelse: 1,2–2,5 mm

· Medium (kjøl / purlin / standard bjelker og søyler): 60×40, 80×40, 80×60, 100×50; Veggtykkelse: 2,0–5,0 mm

· Stor (primærsøyler og bjelker / kraftige takstoler): 120×80, 150×100, 200×100, 250×150; Veggtykkelse: 4,0–12,0 mm

3. Lengder og toleranser

· Standardlengder: 6 m, 9 m, 12 m; tilpassede lengder tilgjengelig

· Ytre dimensjonstoleranse: ±0,8 %

· Veggtykkelsestoleranse: Standard sveiset rør ±10%; Sømløst rør ±7,5 %

4. Teoretisk vektberegningsformel

W (kg/m) = 0,00785 × [(B + H) × 2 − 4t] × t (B = Langside, H = Kortside, t = Veggtykkelse)

III. Strukturelle mekaniske egenskaper

1. Rektangulære hule strukturelle stålrør rektangulære seksjoner tilbyr høy toveis bøyestivhet (langs både sterke og svake akser) og overlegen sidestabilitet og torsjonsmotstand sammenlignet med enkeltprofiler som sirkulære rør eller H-bjelker, noe som resulterer i robust total strukturell stabilitet.

2. Behandlingsegenskaper

· Bøyetest: Kan 90° kaldbøying ved romtemperatur uten sprekkdannelse eller delaminering ved bøyningen.

· Avflatningstest: Tåler kompresjon til spesifiserte dimensjoner uten at veggen sprekker.

1. Spenningsegenskaper: Liten spenningskonsentrasjon oppstår i hjørnene; ikke egnet for applikasjoner som involverer høyfrekvente vekslende støtbelastninger.

IV. Produktklassifisering og ytelsesforskjeller

V. Overflatebehandling og korrosjonsbeskyttelse

1. Standard tilstand: Svart finish (varmvalset oksidoverflate).

2. Vanlige korrosjonsbeskyttelsesmetoder: Varmgalvanisering, kaldgalvanisering, elektrostatisk pulverlakkering, anti-korrosjonsmaling og fluorkarbonbelegg.

3. Varmgalvaniseringsreferanse: Gjennomsnittlig sinkbeleggtykkelse ≥85 μm; utendørs holdbarhet overstiger 15 år.

VI. Tilkoblingsmetoder

· Primær: Fassveising, helgjennomtrengningssveising (bærestøtte for konstruksjon).

· Sekundært: Høyfaste boltforbindelser, selvskruende skruer, nagler.

· Kompatibel med ulike stålkonstruksjoner, inkludert farge stålplater, H-bjelker og vinkelstål.

VII. Egnede og forbudte applikasjoner

Passende

Industrielle anleggsbjelker og søyler, innramming av gardinvegger, innhegningsrammer, rekkverk og gjerder, lagerreoler, utstyrsrammer, landskapskonstruksjoner og prefabrikkerte stålkonstruksjoner.

Ikke egnet

Høytrykksvæsketransport, høytemperatur/høytrykksrør og hovedkonstruksjoner av tungt utstyr utsatt for alvorlige støt eller høyfrekvent tretthet.
