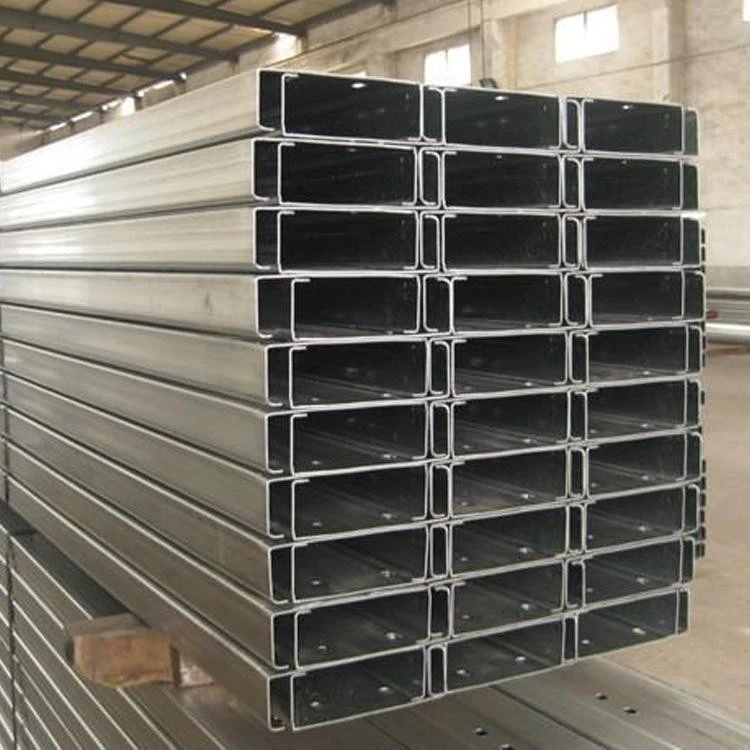

Kaldvalsede C-seksjons stålringer

Kaldvalsede stålseksjoner i C-seksjon er produsert av varmgalvaniserte stålbånd. De er kategorisert i tak- og vegglister, og de er installert på stålbjelker, søyler eller de øverste akkordene til romrammer. De tjener som den bærende basen for fargebelagte tak- og veggpaneler av stål, overfører belastninger til hovedstålkonstruksjonen og fungerer som det strukturelle rammeverket for bygningskonvoluttsystemet. Standardspesifikasjon: Q235 varmgalvanisert C-seksjonsstål med en galvaniserende lagtykkelse på ≥80μm.

Kaldvalsede C-seksjons stålpurlin-systemkomponenter

1. Felles spesifikasjoner for hovedmedlemmer

Tak: C140×50×20, C160×50×20, C180×60×20, C200×70×20

Vegg: C80×40×20, C100×50×20, C120×50×20

Veggtykkelse: 1,8, 2,0, 2,2, 2,5 mm

2. Tie-Rod System

1). Rette runde stålstag: Φ10, Φ12; montert diagonalt.

2). Hylsestag: Φ32×2.0 sveiset rør; installert ved overgangspunktene til diagonale strekkstenger for å gi stiv støtte.

Layout: Stag er påbudt for taklister med spennvidder over 4 meter.

3. Eave seler (Sag stenger/Braces)

L-formet vinkelstål eller små C-seksjonsstål; koblet i den ene enden til purlinen og i den andre til stålbjelken. De hindrer torden i å velte på grunn av vindtrykk på taket og er en standardfunksjon for tak med lang spenn.

4. Tilkoblingskomponenter

1). Purlin-klosser: Innstøpt eller sveiset på stålbjelker og søyler; C-seksjons purliner hviler på disse klossene.

2). Høyfaste bolter og selvborende skruer: Brukes til å skjøte riller og feste riller til klosser.

5. Tilhørende kledning/konvoluttlag

Festes over grenene: Tak/veggpaneler, isolasjon, dampsperremembraner og trim/innslagskomponenter.

Tre konfigurasjonsalternativer

1. Lite lager (spennvidde ≤ 9m): C140×50×2,0 takpurlins + C100×50×2,0 wall purlins; enkle hengestenger; ingen flensavstivere.

2. Standard fabrikkbygning (12–24m): C160/C180 taklister + komplett hengestang og stagsystem + takflensavstivere.

3. Kystområder med høy vind / Spaceframetak: Tykkere C-seksjonsstål (2,2–2,5 mm), økt tetthet av hengestang og full takflensavstivning.

Anti-korrosjon spesifikasjoner

Standard innland: Varmgalvanisering ≥ 80μm;

Kyst (saltspray): Varmgalvanisering ≥ 120μm.

Kjernefordeler

1. Kaldvalsede C-seksjons stålringer har et strukturelt effektivt tverrsnitt, og tilbyr utmerket bøye- og trykkstyrke, materialøkonomi og høy bæreevne.

2. Glatte, gradfrie overflater og presisjonsstansing forenkler skjøting og tilkobling.

3. Ensartede materialegenskaper og god seighet; motstandsdyktig mot vridning og deformasjon.

4. Forstansede hull gir mulighet for direkte montering på stedet, noe som reduserer byggetiden betydelig.

5. Kompatibel med ulike tak- og veggkledningspaneler; en essensiell innrammingsprofil for lette stålbygg.

Differensierende høydepunkter

I. Lightweight yet high load-bearing capacity; reduserer primære strukturelle kostnader.

Kaldformede tynnveggede seksjoner veier kun omtrent en tredjedel av varmvalset kanalstål for samme bæreevne. Dette reduserer belastningen på stålbjelker, søyler og fundamenter, samt den totale ståltonnasjen som kreves for konstruksjonen. I motsetning til dette er betongkanter ekstremt tunge og uegnet for romrammer eller lette ståltak med lang spennvidde.

II. Fabrikkmasseproduksjon og rask installasjon

Komponenter er produsert i faste lengder; montering på stedet bruker en tørrkonstruksjonsmetode med boltede forbindelser, noe som eliminerer behovet for kutting eller sveising på stedet. I kontrast krever tømmerringer høvling og konserveringsbehandling, mens betongpurliner krever forskaling, støping og herding - noe som resulterer i en betydelig forskjell i konstruksjonstidslinjer.

III. Tverrsnittsdesign letter strekkstenger og knestøtter; utmerket total stabilitet

Den innoverkrøllede leppen til C-seksjonsstålet muliggjør enkel installasjon av rundstangstrekkstenger og knestøtter, og skaper et robust strukturelt system med overlegen motstand mot lateral vridning og vind-/snøbelastning sammenlignet med enkle vinkeljernspoler.

IV. Hot-dip galvanized for complete corrosion protection and long service life

Hele seksjonen er varmgalvanisert, noe som sikrer et jevnt, lufttett sinkbelegg (80μm for innlandsområder, 120μm for kystområder) som motstår korrosjon fra regn og fuktighet. Motsatt er råtømmer utsatt for råtne og sprekker, mens standard svart jernkanalstål medfører høye vedlikeholdskostnader for periodisk maling.

V. Lett å bore og rute verktøy

Hull kan bores direkte inn i nettet på stedet for rørlegger- og elektriske ledninger, noe som eliminerer behovet for å rute rundt bjelker eller riller og resulterer i en ren, effektiv layout. I motsetning til dette gjør de tykke veggene av kanalstål boring vanskelig, og betongspor kan ikke bores vilkårlig.

VI. Fleksibel kutting og modifikasjon; resirkulerbare og gjenbrukbare

Materialer kan kuttes og skjøtes på stedet for gjenbruk under fabrikkutvidelser eller modifikasjoner av dør- og vindusplasseringer, og stålet er 100 % resirkulerbart. Tømmer- og betongrør blir imidlertid vanligvis byggeavfall ved riving.

VII. Enestående kostnadseffektivitet

Produsert via kontinuerlig valseforming, er enhetskostnaden lavere enn for varmtvalset kanalstål eller behandlet massivt tømmer, noe som gjør det til det mest økonomiske innrammingsvalget for industrielle byggkonvolutter.

VIII. Kort forskjell fra Z-seksjon stål

Kaldvalsede C-seksjons stålrør har rette ender, noe som gjør dem egnet for vegger og tak med kort spenn med enkel skjøting på stedet.

Z-seksjonsstål er designet for overlappede, forskjøvede forbindelser, noe som gjør det egnet for tak med lang spenn.

IX. Sammendrag av konkurrerende produkter

1. Varmvalset kanalstål: Tung egenvekt, dyrt materiale og uøkonomisk;

2. Tømmerpinner: Brannfarlig og utsatt for råtne; ikke oppfyller brannsikkerhetsstandarder;

3. Concrete purlins: Tung og treg å installere; i stor grad avviklet i stålkonstruksjon.

Standard produksjonsprosess

I. Inspeksjon av innkommende råstoff

Råmateriale: Varmgalvanisert stållist (Q235). Inspeksjoner dekker sinkbeleggtykkelse, strimmeltykkelse og flytegrense. Vanlige veggtykkelser: 1,8/2,0/2,2/2,5 mm. Krav til sinkbelegg: ≥80 μm (innlandet) og ≥120 μm (kyst). Stålstrimmelen må være fri for avskalling, ubelagte flekker eller krøllede kanter.

II. Avrulling og fôring

Stålspiral heist på avviklingen → stripen flatet → matet inn i formingsenheten (utstyrt med sporing/innrettingssystem for å forhindre materialavvik).

III. Kontinuerlig kaldvalsing

Stålbåndet passerer gjennom flere sett med formingsvalser, bøyes gradvis for å danne banen, topp- og bunnflenser og indre lepper. En standard C-seksjonsprofil (f.eks. C80/C100/C140/C160/C180/C200) produseres i en enkelt omgang.

IV. Servostyrt snitt-til-lengde

Kutt til ønsket prosjektlengde ved hjelp av en online hydraulisk flygende sag; kuttekanten er glatt og fri for deformasjoner.

V. Stansing

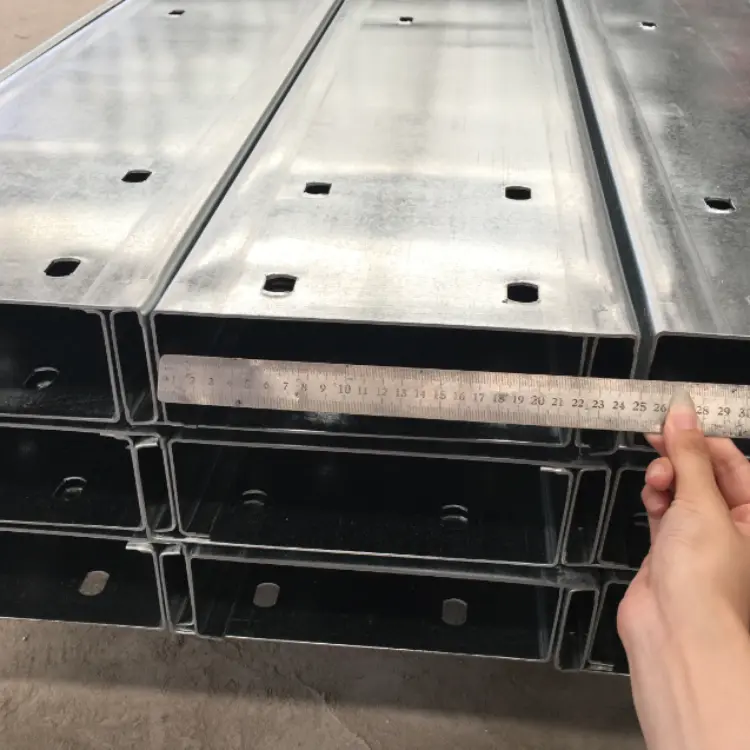

Boltehull og runde hull for hengestenger stanses i endene eller banen til det ferdige produktet for etterfølgende montering og festing.

VI. Inspeksjon av ferdig produktkvalitet

1. Mål seksjonshøyde, flensbredde, leppedimensjoner og veggtykkelse;

2. Inspiser for bøyning, vridning eller skade på sinkbelegget; skille varer som ikke er i samsvar.

VII. Stabling og bunting

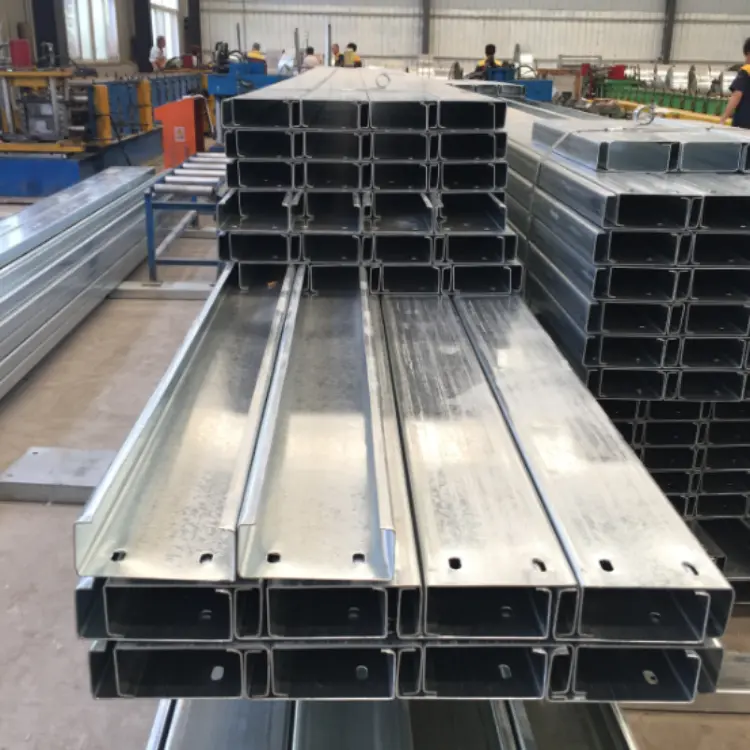

Stable og bunter pent produkter med samme spesifikasjon; etikett med modell, tykkelse og lengde; pakkes på trepaller for lagring.

VIII. Bearbeiding av tilbehørskomponenter (Sag-stenger, stivere, knestøtter, purlin-klosser)

1. Rette/Diagonale hengestenger: Rund stålskjæring → gjengerulling;

2. Struts: Kutting av sveiset rør;

3. Knee braces and purlin cleats: CNC cutting, bending, and galvanizing of steel plates.

IX. Byggeprosess på stedet

1. Sveis purlin-klosser til stålbjelker/søyler;

2. Heis kaldvalsede C-seksjons stålrør på plass og bolt dem til klossene;

3. Installer hengestenger og hylsestivere; monter takfotsavstivere (knestøtter) for taket.

Kjerneytelsesparametere

I. Råvareparametere

1. Materiale: Q235B kaldvalset varmgalvanisert stållist

2. Galvanisert beleggtykkelse

Standard innlandsområder: ≥80μm

Kystnære eller kjemiske korrosjonssoner: ≥120μm

II. Mainstream-seksjonsspesifikasjoner (H×B×C: Høyde × Flens × Leppe)

C160×60×20, C180×60×20, C200×60×20, C220×70×20, C250×75×20, C280×80×20, C300×80×20; Tykkelse: 1,8–3,0 mm.

III. Mekaniske egenskaper

1. Flytegrense: ≥235 MPa

2. Lineær ekspansjonskoeffisient: 1,2×10⁻⁵/℃ (kompatibel med termisk ekspansjon av fargebelagte stålplater)

IV. Parametre for tilbehørskomponenter

1. Sag stenger

Rette/diagonale hengestenger: φ10 eller φ12 Q235 rundstål; endene er trådrullet og varmgalvanisert.

Støttehylser: Φ32×2.0 sveiset rør; en tynnere rund stålstang går gjennom innsiden for oppspenning.

Et hengestangsystem er obligatorisk for spennvidder >4 m.

2. Taktakstativ (takspesifikk)

Kutt fra små C-seksjoner eller vinkelstål; tykkelsen passer til purlinen eller er 1,8 mm; den ene enden kobles til stangen og den andre til stålbjelken for å hindre at ringen velter.

3. Tilkoblingskomponenter

Purlin-klosser: 3,0–5,0 mm varmgalvanisert stålplate; Festebolter: M12 eller M14 varmgalvaniserte bolter.

V. Utvalg og bruksreferanse for kaldvalsede C-seksjons stålringer

1. Små varehus (spenn ≤ 9m, smal søyleavstand): Tak C140×50×2,0; Vegg C100×50×2,0

2. Standard fabrikkbygninger (spennvidde 12–24m, søyleavstand ca. 6–7m): Tak C160/C180 (veggtykkelse 2,0–2,2mm); utstyrt med et komplett sett med hengestenger og flensstøtter

3. Kystnære høyvindsoner: Tykkere purlins (veggtykkelse 2,2–2,5 mm); hengestenger installert med tettere mellomrom

4. Store fabrikkbygninger (søyleavstand > 7m): Tak C200, C220, C250, C280, C300 (veggtykkelse 2,0–3,0mm); utstyrt med et komplett sett med hengestenger og flensstøtter
