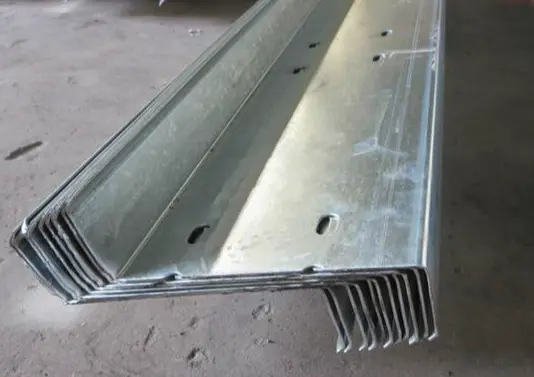

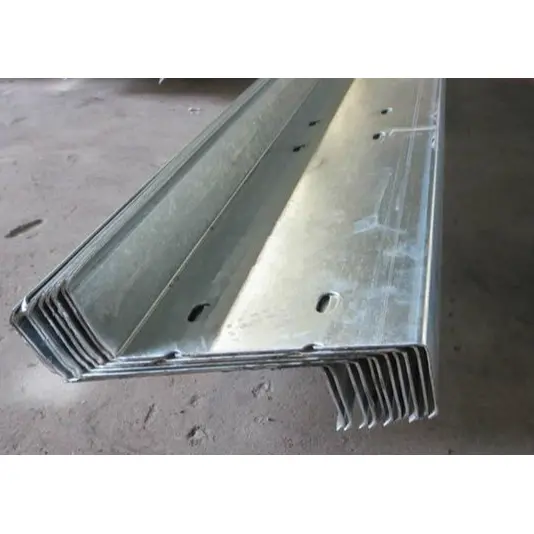

HAISHENGs kaldvalsede Z Section Steel Purlins er tynnveggede, bærende profiler spesielt utviklet for skrånende stålkonstruksjonstak. I motsetning til konvensjonelle C-seksjoner, tillater deres skrå flensstruktur ende-til-ende overlapping for å danne en kontinuerlig bærende bjelke, noe som øker taklastkapasiteten betydelig samtidig som stålforbruket reduseres. Som en one-stop stålstrukturleverandør tilbyr vi mer enn bare Z-profilene; vi tilbyr omfattende purlin-løsninger skreddersydd for faktorer som fabrikkspenn, lokale vindbelastninger og kystsaltspraymiljøer. Vi håndterer alt fra galvanisering av råmaterialer og in-line stansing til buntet forsendelse av alt støttetilbehør, og løser derved vanlige tekniske problemer – som dimensjonsfeil, inkonsekvente anti-korrosjonsstandarder og strukturell utilstrekkelighet under montering på stedet – som oppstår når man kjøper profiler og tilbehør separat.
Disse kaldvalsede Z-seksjons stålrørene er produsert av Q235B varmgalvanisert stålstrimmel ved bruk av en helautomatisk kaldformingslinje for kontinuerlig valseforming, noe som resulterer i en standard tynnvegget, lett stålprofil med et Z-formet tverrsnitt.
Installert over hovedtakbjelkene støtter de full last av takets profilerte stålplater og isolasjonslag, og overfører disse lastene til hovedstålkonstruksjonen. De er mye brukt i portalrammefabrikkbygg og langspennende romrammetak.
Designet med flenser som skråner i motsatte retninger, endene kan overlappes direkte (forskjøvet) for å forlenge lengden, og skape et kontinuerlig bjelkesystem med flere spenn; dette gir overlegen total bøyemotstand sammenlignet med C-seksjons purliner.
Konfigurasjoner med skrå flenser er uegnet for vertikal montering av utvendige veggpaneler; C-profiler er standardvalget for bærende veggbjelker, mens Z-profiler sjelden brukes til vegger.
Varmgalvanisering er standardprosessen; beleggtykkelsen må være ≥80μm for standard industriområder i innlandet og ≥120μm for kystnære eller kjemisk korrosive områder.
Seksjonsbetegnelse standard: Høyde × Flens × Leppe (H × B × C)
Standard lagermodeller: Z140×50×20, Z160×50×20, Z180×60×20, Z200×70×20, Z220×75×20, Z250×75×20, Z280×80×20, Z300×80×20
Vanlig veggtykkelsesområde: 1,8 mm, 2,0 mm, 2,2 mm, 2,5 mm; 3,0 mm kraftige versjoner tilgjengelig for tilpassede prosjekter.
1). Sagstenger: Varmgalvanisert rundstål (Φ10, Φ12); tilgjengelig i rette og diagonale typer for å begrense sideforskyvning av Z-seksjoner og forhindre vridning eller ustabilitet under høy vindbelastning.
2). Struts: Varmgalvaniserte sveisede rørhylser (Φ32×2,0); installert ved overgangspunktene til diagonale hengestenger for å gi stiv støtte, og sikre at stengene ikke deformeres under belastning.
3). Takflensavstivere: Små vinkelstål eller små C-seksjonskomponenter; festet til Z-seksjonen i den ene enden og sveiset til takstålbjelken i den andre. Disse motstår å velte forårsaket av sterk vindsuging; Heltaksmontering er obligatorisk for industribygg med spennvidde over 18 meter.
1). Purlin-klosser: Varmgalvaniserte stålplater (3,0 mm–5,0 mm tykke) sveiset på forhånd til den øvre overflaten av hovedtakbjelken; de tjener som base for forankring av Z-seksjons purliner.
2). Skjøtebolter: M12 eller M14 varmgalvaniserte høyfaste bolter som brukes til å feste de overlappende endene av purlinene.
Den øvre overflaten på Cold Rolled Z Section Steel Purlins er kompatibel med 470/475 takpaneler med stående søm og standard profilerte fargebelagte stålplater. Den støtter også et komplett takkapslingssystem som inkluderer termisk isolasjon, PE-membraner som puster og mønebeslag.
Bruker modell Z160×50×20 med en veggtykkelse på 2,0mm; har standard avstandsmessige hengestenger og lokaliserte knestøtter kun i midten av taket; egnet for innlandet, ordinære prosesslagre uten betydelig vinderosjon.
Bruker modellene Z180 og Z200 med veggtykkelser på 2,0 mm–2,2 mm; har en full layout med rette og diagonale hengestenger langs hele lengden og knestøtter over hele spennet for å tåle takets egenvekt og sterke vindtrykkbelastninger.
Bruker fortykkede Z-profiler (2,2 mm–2,5 mm) med tettere avstand mellom stangene og knestøtter installert i hele taket; tykkelsen på galvaniseringslaget økes til 120 μm for å motstå marin saltkorrosjon og vindkast fra sterk vind.
Kaldvalsede Z-seksjons stålrør har skrå flenser, slik at endene kan overlappe og danne en kontinuerlig bjelkestruktur; C-seksjons stålpurlins har flate flenser som bare kan skjøtes, noe som resulterer i en enkelt støttet strukturell oppførsel.
Z-seksjonsstål er egnet for skråtak og applikasjoner med lang spennvidde; C-seksjonsstål brukes vanligvis til fabrikkveggbjelker og tak med spennvidder på 12 meter eller mindre.
Med identiske tverrsnittsdimensjoner opplever Z-seksjonsstål lavere bøyemomenter i midten av spennet, noe som muliggjør større takavstander med ett spenn.
De skrånende flensene er naturlig på linje med takhellingen, og holder toppflaten til taket parallelt med takpanelet; dette sikrer vertikal, jevn lastoverføring og eliminerer eksentrisk belastning.
Flensene i begge ender av profilen kan overlappes direkte for å forlenge lengden uten ekstra skjøteplater; enkel bolting fullfører utvidelsen, noe som reduserer takkonstruksjonstiden betydelig.
Seksjonen tilbyr høy generell sidestivhet og sterk motstand mot sidetrykk og torsjonsdeformasjon, noe som sikrer at taket forblir stabilt under sterk vind.
For samme takspenn og belastningskrav tillater Z-seksjonsstål mindre tverrsnitt eller tynnere vegger, noe som reduserer mengden stål som brukes per arealenhet og senker belastningen på hovedstålrammeverket.
Boltehull for skjøting er forhåndsboret på fabrikken; installasjon på stedet krever bare innsetting og tiltrekking av bolter – noe som eliminerer behovet for boring på stedet – noe som resulterer i sikre koblinger og minimalt med byggeavfall.
Når de overlappes, danner kaldvalsede Z-seksjonsstålrør en kontinuerlig bjelke med flere spenn, noe som effektivt reduserer bøyemomentene i midten av spennet. Under identiske belastnings- og spennforhold kan mindre profilspesifikasjoner brukes sammenlignet med C-seksjonsstål, noe som reduserer de totale stålanskaffelseskostnadene. I kontrast er C-seksjonsstål vanligvis avhengig av enkle spennforbindelser; langtidsapplikasjoner krever større tverrsnitt, noe som resulterer i høyere materialforbruk.
Gitt identisk høyde og veggtykkelse, tilbyr Z-seksjonen et høyere treghetsmoment langs sin sterke akse sammenlignet med C-seksjonsstål. Den gir overlegen vertikal bæreevne og motstand mot tung snø og sterk vind, noe som gjør den til det foretrukne valget for kystprosjekter og romrammekonstruksjoner med store spenn.
Den skrå flensstrukturen er naturlig kompatibel med skråtak, og sikrer stabil støtte uten risiko for ensidig, ustøttet belastning som ofte finnes med C-seksjoner; de flate flensene til C-seksjoner kan forårsake lasteksentrisitet i bratte bakker, noe som fører til nedbøyning og deformasjon over tid.
Bruk av Z-seksjonsstål for tak med store spenn gir en reduksjon i profilspesifikasjoner og totalt stålforbruk. Dens egenvekt er langt lavere enn tradisjonell varmvalset kanalstål; den for høye vekten av kanalstål øker ikke bare materialkostnadene, men øker også utgiftene til hovedbjelker og fundamentkonstruksjon, som er grunnen til at varmvalset kanalstål i stor grad er faset ut for taklister i moderne industribygg av lett stål.
Produsert via en integrert varmgalvaniseringsprosess, oppfyller den doble anti-korrosjonsstandarder (80μm for innlandsområder, 120μm for kystområder), og sikrer motstand mot rust under langvarig utendørs bruk. For lange takspenn kan seksjonene overlappes direkte for å forlenge lengden uten segmentert skjøting, noe som resulterer i en mye raskere total installasjonshastighet sammenlignet med støtskjøten som kreves for C-seksjoner.
1). C-seksjons purlins: Bruk en enkelt støttet rumpe-ledd struktur; egnet for fabrikkveggsystemer og tak med små spenn (under 15m).
2). Varmvalset kanalstål: Høy egenvekt og høy pris; sjelden brukt i lett stål konvoluttsystemer.
3). Z-seksjoner: Tillater overlappet, kontinuerlig belastning og gir utmerket bøyemotstand; spesielt designet for tak med stor spennvidde i bratt skråning.
Råmaterialet for kaldvalsede Z-seksjons stålrør er Q235B varmgalvanisert stålstrimmel. Hver batch er verifisert for strimmeltykkelse og galvaniseringslagtykkelse ved ankomst; sinkbelegget må være minst 80 μm for innlandsapplikasjoner og 120 μm for kystapplikasjoner. Overflaten inspiseres for defekter som ubelagte flekker, avskalling, harde bøyninger eller riper; Ikke-konforme materialer settes umiddelbart i karantene og ekskluderes fra produksjon. Standard produksjonsveggtykkelser inkluderer 1,8 mm, 2,0 mm, 2,2 mm og 2,5 mm.
Stålspiraler heises opp på lastestativet, og avrulleren frigjør stripen. Utjevningsutstyr eliminerer kveilspenning, mens enheten er utstyrt med et fotoelektrisk korreksjonssystem på to sider for å forhindre feiljustering av matingen og sikre jevne tverrsnittsdimensjoner.
Flere sett med formingsvalser bøyer stålbåndet gradvis, og ruller Z-formen – med skrå flenser og innoverkrøllede lepper – i en enkelt omgang. Prosessen muliggjør masseproduksjon av hele standardområdet fra Z140 til Z300; fast verktøy sikrer kontrollerbare dimensjonstoleranser.
Materialet kuttes nøyaktig online til de lengdene kundens prosjekt krever. Den hydrauliske flygende sagen gir et rent, jevnt snitt, og unngår tverrsnittsdeformasjon fra knusing eller for store grader.
Boltehull er stanset i begge ender av profilen for å lette overlapping og bolteforbindelser på stedet. Standardisert hullavstand eliminerer behovet for ytterligere boring under installasjonen.
1). Faktisk måling av seksjonshøyde, flensbredde, leppedimensjoner og veggtykkelse for å bekrefte samsvar med ordrespesifikasjoner;
2). Inspeksjon for defekter som sidebøyning, vridning eller skade på det galvaniserte belegget; defekte produkter sorteres ut for omarbeiding.
Z-purlins av identisk modell, veggtykkelse og lengde er buntet sammen. Trepaller er plassert i bunnen for beskyttelse, og identifikasjonsetiketter er festet som spesifiserer modell, veggtykkelse, individuell lengde, forsendelsesmengde og tilsvarende prosjektnavn.
Komplette sett med hjelpekomponenter behandles samtidig: strekkstenger fremstilles ved å kutte Φ10/Φ12 rundstål, gjengerulle begge ender og påføre varmgalvanisering; stivere er laget ved å kutte og behandle Φ32×2.0 sveiset rør; og takfotsavstivere og klosser produseres via bøying. Alle komponenter galvaniseres, sorteres og eskes, og sendes i samme parti som Z-purlinene.
1). Sveis og fest de varmgalvaniserte klossene til oversiden av takstålbjelkene;
2). Overlapp endene av Z-purlinene i et forskjøvet arrangement, sett inn og stram M12/M14 bolter for å danne en kontinuerlig bærende bjelke;
3). Installer rette og diagonale trekkstenger, bruk hylsestivere for å forsterke sidestabiliteten; installer takfotsavstivere gjennomgående for takseksjoner med lang spennvidde.
1). Materialkvalitet: Q235B varmgalvanisert stållist
2). Galvaniseringsstandard: ≥80μm for standard innlandsområder; ≥120μm for kystregioner og kjemiske industrisoner
3). Standard veggtykkelser: 1,8 mm, 2,0 mm, 2,2 mm, 2,5 mm; 3,0 mm kraftig versjon tilgjengelig på forespørsel
4). Mekaniske egenskaper: Flytegrense ≥235 MPa; strekkfasthetsområde 375 MPa–500 MPa
Z140*50*20, Z160*50*20, Z180*60*20, Z200*70*20, Z220*75*20, Z250*75*20, Z280*80*20, Z300*80*20
- Z160×50×20: 2,0 mm ≈ 4,58 kg/m; 2,2 mm ≈ 5,03 kg/m
- Z180×60×20: 2,0 mm ≈ 5,21 kg/m; 2,2 mm ≈ 5,72 kg/m
1. Sagstenger: Φ10, Φ12 Q235 varmgalvanisert rundstål; endene har rullede tråder;
2. Støttehylser: Φ32×2.0 sømløst stålrør;
3. Avstivere (knestøtter): 1,8 mm–2,0 mm små C-seksjonsstål eller vinkelstål; essensielle komponenter for tak med høy vind;
4. Tilkoblingstilbehør: Purlin-klosser laget av 3,0–5,0 mm tykk varmgalvanisert stålplate; festebolter er M12/M14 varmgalvaniserte høyfaste bolter.
1. Tak med liten til middels spennvidde (spennvidde ≤ 15m): Z160×50×20, veggtykkelse 2,0 mm;
2. Fabrikkbygg med store spenn (18–30 m): Z180- eller Z200-modeller, veggtykkelse 2,0–2,2 mm; hengestenger installert over hele spennet; takskjegg montert kontinuerlig langs taket;
3. Kystområder med sterk vind og korrosive miljøer: Velg 2,2–2,5 mm tykkere profiler; redusere installasjonsavstanden til hengestangen; øke tykkelsen på galvaniseringslag til 120μm.
Skrånende flenser gir mulighet for ende-til-ende overlapping, og skaper et kontinuerlig bjelkestruktursystem; for de samme tverrsnittsdimensjonene tilbyr kaldvalsede Z-seksjonsstål overlegen bøyemotstand sammenlignet med C-seksjonsstål, noe som gjør dem egnet for alle takprosjekter med stor spenn, skrånende stålkonstruksjoner.
1. Q: Hvordan skal jeg skille mellom og velge mellom Z-seksjonsstål og C-seksjonsstål?
A: Bruk C-seksjonsstål for tak med kort spenn (under 15m) og bærende fabrikkyttervegger; prioriter Z-seksjonsstål for skråtak, fabrikkbygninger med store spenn (over 18m), og romrammetak i vindfulle kystområder.
2. Spørsmål: Hvordan sikres korrosjonsbeskyttelse for Z-seksjonsstål i kystprosjekter?
A: Bestillinger for kystområder produseres med 120 μm tykke varmgalvaniserte stålstrimler; alle tilbehørskomponenter – slik som hengestenger, takstenger og takfotstag – gjennomgår den samme kraftige galvaniseringsprosessen for å forhindre at de ruster før de viktigste strukturelle seksjonene.
3. Spørsmål: Tilbyr du tilpasset lengdeklipping og leverer et komplett sett med tilbehør for forsendelse?
A: Vi støtter skjæring til enhver spesifisert lengde. En komplett pakke med tilbehør – inkludert hengestenger, stivere, takfotsavstivere, grenklosser og koblingsbolter – kan tilpasses de spesifikke fabrikkkravene for spennvidde og vindlast og sendes sammen i en enkelt beholder.
4. Spørsmål: Kan Z-seksjonsstål brukes direkte som veggspor?
A: Det anbefales ikke; de skrå flensene gjør det vanskelig å montere vertikale veggpaneler i plan. C-seksjonsstål er standardvalget for bærende veggprofiler.
