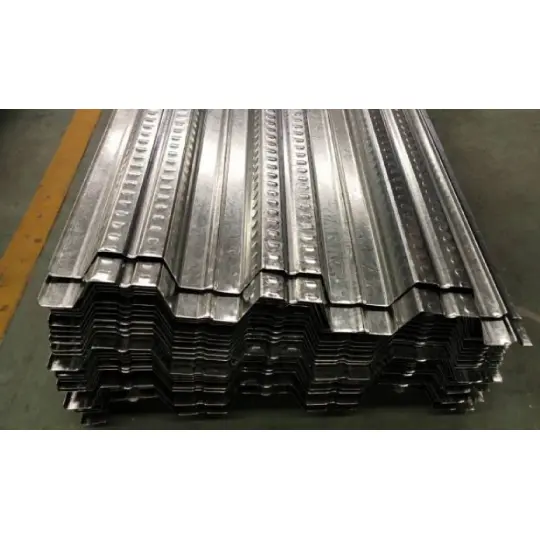

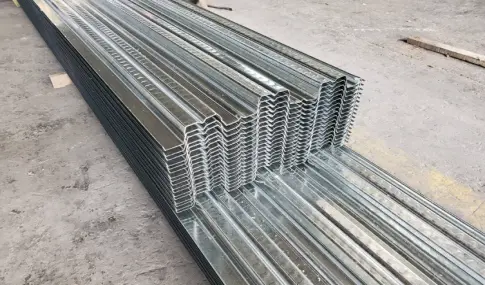

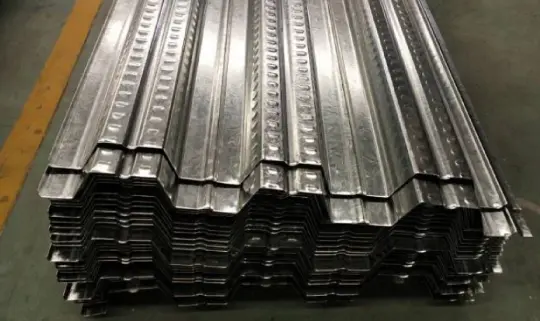

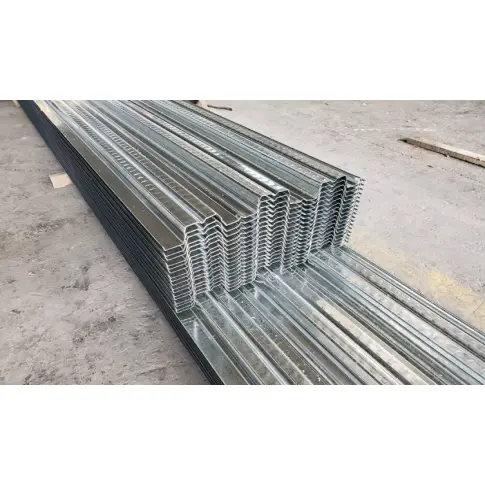

Åpne stålterrassepaneler for gulv

HAISHENG produserer disse åpne ståldekkepanelene for gulv ved å bruke 12 helautomatiske kaldvalsingslinjer. Laget av varmgalvanisert stålbånd, tjener panelene den doble funksjonen av permanent forskaling og strekkforsterkning for gulvplater. Vi tilbyr en integrert forsyning av seks kategorier av konstruksjonstilbehør, som effektivt løser fire vanlige smertepunkter: fragmentert anskaffelse, spesifikasjonsfeil, betonglekkasje på stedet og defekt stiftsveising. Vi tar gjerne imot dine henvendelser og bestillinger.

Produktoverholdelse og sporbarhet

1. Nasjonale standarder for panelproduksjon:

GB/T12755 (Produksjonstoleranser for profilerte stålplater); GB/T13912 (Testing for metalliske sinkbelegg)

2. Nasjonale standarder for godkjenning av konstruksjon på stedet:

GB50018 (Kode for design av stålkonstruksjoner); GB50205 (Kode for aksept av konstruksjonskvalitet for stålkonstruksjoner)

3. Nasjonale standarder for galvanisert grunnmateriale:

GB/T2518 (Kontinuerlig varmdyppet sink- og sinklegeringsbelagt stålplate og -strimmel)

Utvalgskriterier

1 valg av grunnmateriale (basert på krav)

Valg av paneltykkelse: Standard sivil bruk (0,8–1,0 mm); Generell kraftig (1,2 mm); Ekstremt kraftig (1,5 mm). Tykkelser over 1,5 mm er ikke lagerført og krever tilpasset bestilling (12-arbeidsdagers leveringstid).

2 galvanisert beleggkonfigurasjon (sonert for korrosjonsbeskyttelse)

1. Innlandets tørre områder: Dobbeltsidig galvanisering (80–120 g/m²); 20 års levetid for design.

2. Kyst-/saltsprøyteområder: Obligatorisk dobbeltsidig varmgalvanisering (275 g/m²); hindrer hvitrust på paneloverflaten i 3 år.

3. Syre/alkali kjemiske områder: Kraftig galvanisering (450–600 g/m²); krever sekundær beskyttelse med brannbestandig og korrosjonshemmende toppstrøk.

3 Krav til tykkelse på betong

Ensartet 100 mm helling er strengt forbudt; tykkelse må bestemmes av panelprofil: YX51-serien topping ≥101 mm; YX76/75-serien ≥126 mm. Utilstrekkelig tykkelse fører direkte til sprekker i platen og overdreven avbøyning.

4 applikasjonsscenarier for fire hovedpanelprofiler

One-Stop integrert levering

I motsetning til leverandører som kun tilbyr åpne stålterrassepaneler for gulv, tilbyr HAISHENG en komplett pakke – paneler pluss alt tilbehør – fra en enkelt fabrikk. Dette sikrer null-feil dimensjonsmatching og eliminerer problemer som betonglekkasje forårsaket av inkompatibilitet mellom markedsbasert tilbehør og panelprofiler.

1 Hoveddekkespesifikasjoner

- Standard lagerlengder: 6/9/12m; tilpassede lengder over 15m krever segmentert transport.

- Obligatoriske rundekrav: Dekksender må strekke seg ≥50 mm inn på stålbjelkens toppflens; uautorisert forkorting av rundelengden på stedet er forbudt og underlagt obligatorisk inspeksjon.

- Profilklassifisering: Middels ribbe (51 mm) for sivil bruk; høyribbe (75/76 mm) for tung industribruk; ikke bland typer.

2 skjærbolt forankringssystem

- Piggmateriale: ML15 spesialisert konstruksjonsstål (forhindrer tretthetsbrudd som er vanlig i vanlige stendere i karbonstål).

- Spesifikasjonsmatching: YX51 par med φ16×80 studs; YX76 par med φ19×90 stender; blanding på tvers av modeller er strengt forbudt.

- Konstruksjonstilbehør: Komplette leiepakker inkluderer keramiske hylser og inverter-sveisemaskiner; obligatorisk stenderavstand ≤600mm.

3 Kantforsegling og forebygging av fugelekkasje

- Endelukkinger: Spesifikke modeller for 51/76-profiler; laget av galvanisert stål som passer til terrassen; fabrikasjon på stedet ved bruk av metallplater er forbudt (på grunn av rust/løsningsrisiko).

- L-formet kantbeslag: For tetting av utkragede plater, heisåpninger og ventilasjonssjakter.

- Gapetetning: Butylforsegling; egnet for 0–5 mm mellomrom mellom paneler; motstandsdyktig mot betongens alkalitet.

4 Dekkfeste og forsterkningstilbehør

- Primær fiksering: Punktsveising med full penetrering i endene; punktsveising gjennom dekk for stendere; sammenlåsende sidesømmer kombinert med intermitterende punktsveising med 500 mm intervaller.

- Lokal forsterkning: φ4,8 galvaniserte selvborende skruer; brukes kun til å forsterke åpninger, hjørner eller avbøyningspunkter; ikke for primær strukturell fiksering.

5 Standardisert armeringsskjema for plasstøpt betong

- Topplags anti-sprekke hovedarmering: Φ10–Φ12 @ 200–250 mm; kontinuerlig layout langs spennet for å forhindre krympesprekker i overflaten.

- Tverrfordelingsforsterkning: Φ8 @ 250mm; anordnet vinkelrett på hovedarmeringen for å spre konsentrerte laster. Spesiell forsterkning: Radiell forsterkning lagt til ved åpninger; φ6 stålnett lagt på tunglastede gulv for å minimere fremtidig platesetning.

6. Spesifikasjoner for dedikert midlertidig støtte for terrassebord med åpen ribbe

- Shoring Trigger Threshold: Shoring er obligatorisk for frie spenn >2,5m; ingen unntak tillatt.

- Støttetyper: Stålstøtte med portalramme (for rask installasjon); stålrørstillas med full bukt (for ekstra store spenn).

- Fjerningskriterier: Fjerning er kun tillatt etter at feltherdede betongprøver når 75 % av designstyrken og målt nedbøyning er ≤L/250.

Komparativ analyse på tvers av kategorier

I. Kjernedifferensierte fordeler

1. Lavere innkjøpskostnader for råvarer: For samme platetykkelse og ribbehøyde krever åpne ståldekkepaneler for gulv 12–18 % mindre materiale (utbrettet bredde) og gir større dekning per tonn, noe som reduserer hovedmaterialebudsjettet for store gulv med 7–11 %.

2. Nullkostnadsåpninger på stedet: Åpne ribbekanaler eliminerer behovet for spesialiserte hullskjærende verktøy; bruks- og utstyrsåpninger kan kuttes via gassskjæring. De tilpasser seg godt til uregelmessige eller buede planløsninger, med en utnyttelsesgrad på opptil 92 %.

3. Høy studsveisegjennomgang: Uhindrede ribber muliggjør vertikal posisjonering av sveisepistolen, og oppnår en 99 % passrate (sammenlignet med en >15 % omarbeidingshastighet for kald-lap/ufullstendig sammensmelting i lukkede ribbedekke).

4. Sterk betonglåsstabilitet: Trapesformede åpne ribber skaper en skjære-og-tapp-effekt, øker betongbindingsstyrken med 23 % og forhindrer delaminering av stål-betong under seismiske hendelser.

5. Redusert belastning på hovedkonstruksjonen: 8 % lettere egenvekt for samme dekningsområde gir mindre stålbjelke- og søyletverrsnitt, noe som reduserer det totale forbruket av konstruksjonsstål med 3 %–5 %.

6. Praktisk vedlikehold etter installasjon: Åpne bunnribber gir mulighet for direkte installasjon av opphengsstenger og takoppheng uten å skade panelets galvaniserte belegg.

7. Korte leveringstider: Enkel rullformingsformstruktur muliggjør produksjonshastigheter på 8–15 m/min; rikelig med lager sikrer full lastebilforsendelse innen 3 dager.

II. Tre objektive ulemper og avbøtende strategier

1. Begrenset ustøttet spenn: Maksimalt ustøttet spenn er bare 2,4m. Avbøtende: Pre-plan midlertidige støtter; HAISHENG gir gratis støttelayouttegninger.

2. Svak brannmotstand: Rangering av bar panel er 0,25h; vurdering av komposittplater er 1,0–1,5 timer. Begrensning: Påfør et 10 mm tykt ultratynt brannhemmende belegg på paneloverflaten for å oppfylle klasse II brannsikkerhetskrav.

3. Dårlig undersideestetikk: Ribbet profil krever undertak for tilsløring. Begrensning: Lever tilpassede takprofilkanaler designet for ribbeprofilen for å forkorte planen for takinstallasjon.

Fabrikk ende-til-ende kvalitetskontrollprosess

1. Dobbeltsjekk råstoffinntaket

- Dokumentasjonsverifisering: Sjekk originale sertifikater for møllemateriale og testrapporter for sinkbelegg fra tredjeparter; avvis ikke sporbare løse spoler.

- Prøvetaking på stedet: Prøv tilfeldig 1 av hver 5 spoler med åpne ståldekkepaneler for gulv for å teste flytestyrke og vekt av sinkbelegg; avvis spoler med bølgete kanter eller camber (krumning).

- Forspalting: Kutt råvarebredden i henhold til den spesifikke panelprofilen for å forhindre profilfeil under formingen.

2. Presisjonskontroll under produksjonslinjeforming

- Utjevningsprosess: 13–19 ruller flerveis utjevning for å eliminere intern spolebelastning; overflateplanhet holdt på ≤2mm/m.

- Rullforming: 18–26 sett med progressive valser for kaldforming ved omgivelsestemperatur; null høytemperaturbehandling beskytter sinkbelegget, og forhindrer beleggdelaminering.

- Streng overholdelse av nasjonale toleranser: Ribbehøyde ±1,0 mm, ribbestigning ±1,5 mm, panelbredde ±2 mm; gjenstander som overskrider toleranser, kasseres eller omarbeides.

3. Kutting og etterbehandling av detaljer

- PLS-kontrollert flygende skjærskjæring: Lengdefeil ≤2mm for paneler opp til 10m; kuttene er fri for valsede kanter eller grader.

- Manuell sliping: Glatt ut eventuell oppovervendt sinkbelegg ved kuttekanter for å forhindre for tidlig rusting; kuttet samtidig matchende endestykker og kantlister fra samme batch for å sikre konsistente spesifikasjoner for sinkbelegg.

4. 6 obligatoriske fabrikkinspeksjoner

Full inspeksjon av geometriske dimensjoner; visuell inspeksjon av paneloverflatens utseende; prøvetaking for dobbeltsidig sinkbelegg vekt; belegg-vedheftstest via 180° ribbebøyning; kontroll av individuelle paneler; verifisering av modell- og batchnummermerking.

5 Lagring, emballasje og beskyttelse

Lagdelt stabling etter spesifikasjon; galvaniserte hjørnebeskyttere i endene for å forhindre transportskader; 6-meters paneler festet med 3 stålbånd per bunt; lagret i et temperaturkontrollert, tørt innendørs lager for å forhindre fukteksponering og "hvitrust" forbundet med utendørs lagring.

Målte mekaniske og holdbarhetsparametre

1 Egenvekt og stivhetsparametere for hovedprofiler

2 Maksimalt ustøttet spenn

Testbetingelser: 120 mm plasstøpt betong; konstruksjons spenning 2,0 kN/m²; nedbøyning ≤ L/180

- YX51: 0,8 mm = 2,1–2,3 m; 1,0 mm = 2,4–2,7 m; 1,2 mm = 2,8–3,0 m

- YX76: 1,0 mm = 2,8–3,2 m; 1,2 mm = 3,3–3,6 m (øvre spenngrense for terrassebord med åpen profil)

3 Bæreevne, brannmotstand og holdbarhet

- Belastningskapasitet i bruksfasen: Standardgulv 3,5–5,0 kN/m²; kraftig kapasitet opp til 8 kN/m² med tykkere grunnstål + betong

- Nedbøyningsstandarder: Konstruksjon ≤ L/180; Service ≤ L/250

- Holdbarhet: 25–30 år (Z275 galvanisering i normale innlandsmiljøer)

- Brannmotstandsgrad: Komposittstål-betong 1,0–1,5 timer; bart dekk 0,25t

Hurtigvalgsveiledning for innkjøp

1. Standard kontorbygg/innendørs mesaniner: YX51-305-915 profil + 0,8/1,0 mm grunnstål + φ16 skjærbolter + YX51-type endelukkinger + topparmeringsnett; ingen fullspennende støtte er nødvendig.

2. Kraftlager/tungindustriverksteder: YX76-344-688 profil + 1,2/1,5 mm bunnplate + φ19 skjærbolter + Type 76 endelukkinger + dobbeltlags, toveis armering + fullspennende midlertidig foring.

FAQ

1. Spørsmål: Kan åpne ståldekkepaneler for gulv for gulv erstatte den nederste strekkarmeringen av gulvplaten?

A: De kan erstatte bunnstrekkarmeringen forutsatt at armeringen oppfyller nasjonale standarder; den øverste anti-sprekkearmeringen kan imidlertid ikke utelates og må spesifiseres separat i designtegningene.

2. Spørsmål: Skader skjæremateriale det galvaniserte anti-korrosjonsbelegget?

A: Online flygende skjærskjæring forårsaker ingen brennemerker ved høy temperatur; bare den kuttede endeflaten eksponerer råstål, og den sinkrike malingen som følger med forsendelsen, gjør det mulig å reparere på stedet.

3. Spørsmål: Hva er leveringstiden for forsyning på tvers av regioner?

A: Standard lagervarer sendes som full lastebil innen 3 dager; tilpassede profiler tar 7–12 dager. Direkte frakt er tilgjengelig for store byer over hele landet for vanlige stålkonstruksjonsprosjekter.
