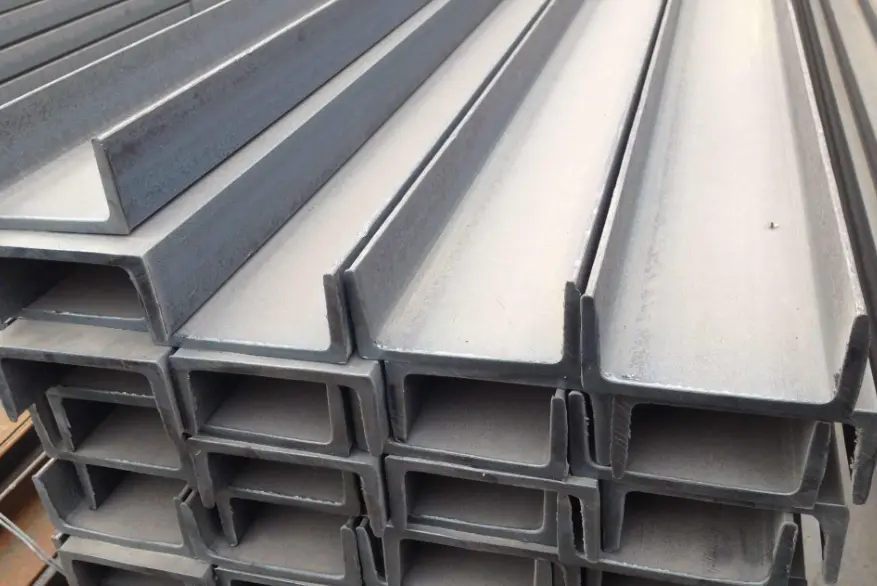

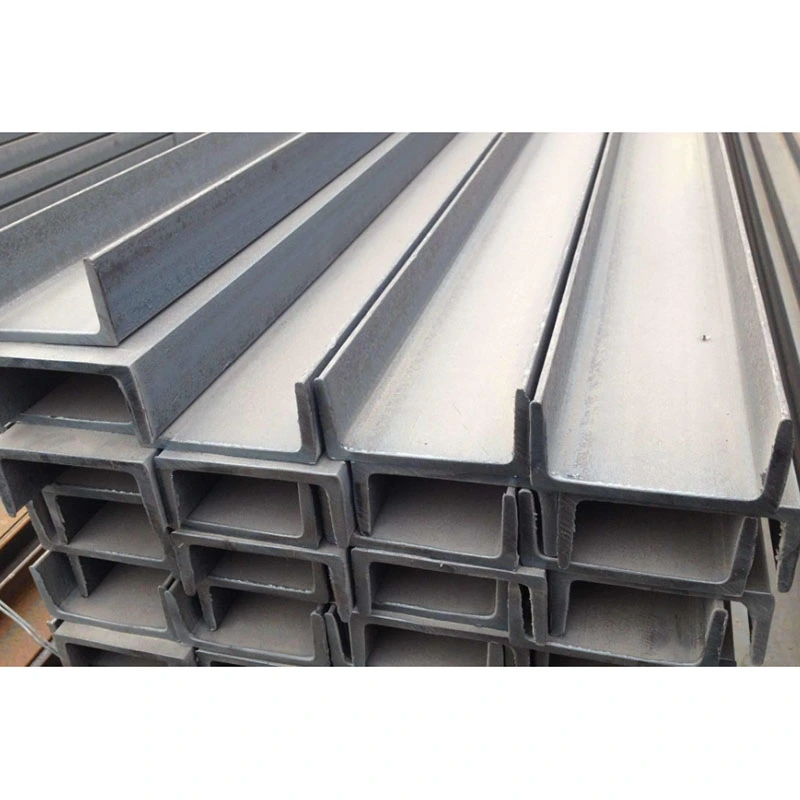

Varmvalset strukturelt stålkanal

Varmvalsede strukturelle stålkanaler er de mest brukte lette, åpne profilseksjonene i stålkonstruksjon. I motsetning til H-bjelker eller I-bjelker - som er designet for toveis bøying - bruker disse kanalene en enkeltsidig U-formet åpning for å gi unike klemme- og sperreegenskaper. De er spesielt utformet for bærende hjelpeapplikasjoner som rammeavstivninger, støttebaser, innebygde veggkomponenter og innramming. I motsetning til kaldformede tynnveggede C-seksjoner, har varmvalsede kanaler en tett metallurgisk struktur og overlegen motstand mot trykkdeformasjon, noe som gjør dem egnet for krevende miljøer, inkludert industriområder og fuktige utendørsplasser.

Ved å utnytte vårt eksisterende råvarelager, utfører HAISHENG kun sekundær presisjonsbehandling – eliminerer behovet for plateskjøting og sikrer korte leveringstider. Vi tilbyr også rygg-til-rygg-sveisemodifikasjoner for å forbedre vridningsstivheten, og effektivt oppfylle kravene til de aller fleste hjelpekomponenter i lettvektsstålkonstruksjon.

Produktkategorisering og tverrsnittsidentifikasjon

1. Skille mellom to typer kanalseksjoner

- Varmvalset strukturelt stålkanal: Formet i ett stykke ved høye temperaturer i stålverket; har ensartet bane- og flenstykkelse og en iboende helling på den indre flensoverflaten; tilbyr høy seighet i grunnmaterialet og slagfasthet; egnet for bærende permanente konstruksjonsapplikasjoner.

- Kaldformet C-kanal: dannet ved å rullebøye tynne stålplater ved omgivelsestemperatur uten varmebehandling; har tynnere vegger og lavere egenvekt; brukes kun til lette ståltak og innvendig innramming; ikke tillatt for bruk som bærende strekkelementer.

2. Modellbetegnelse og dimensjonsdefinisjoner

- Betegnelsesstandard: Navngitt med formatet "[" + tall + suffikset "a" eller "b" (f.eks. "[14a", "[16b")); suffikset "a" betegner en lett modell med tynnere flenser, mens "b" betegner en kraftig modell med tykkere flenser.

- Tverrsnittsparametere: Definert av fire parametere – banehøyde (h), flensbredde (b), banetykkelse (tw) og flenstykkelse (tf). Alle varmvalsede strukturelle stålkanaler har en iboende skråning på den indre flensoverflaten, noe som gjør dem uforenlige med standardkoblinger som brukes til I-bjelker eller H-bjelker.

- Fabrikkstandardlengder: Leveres i standardlengder på 6m, 9m og 12m; ikke-standard lengder er ikke tilgjengelig fra fabrikken; ekstra lange medlemmer krever skråsveising på stedet.

3. Materialvalgskriterier

- Q235B: Egnet for standard innendørsmiljøer, tørre utendørsområder, generelle rørstøtter og vegger; 95 % markedstilgjengelighet; laveste anskaffelseskostnad.

- Q355B: Egnet for støvete industrimiljøer, områder med utstyrsvibrasjoner, kraftige braketter og spenningsforbindelser med høy vindbelastning; tilbyr 51 % høyere flytestyrke og overlegen motstand mot sykliske (vekslende) belastninger.

Fabrikklevert presisjonsfinishing og standardiserte løsninger

1. Standard ferdige komponenter

- Hovedkanalkropp: Kutt til lengde ved hjelp av CNC-kaldsager; endeflatene er vinkelrette og glatte, fri for oksidasjonsgrader forbundet med plasmaskjæring, og forhindrer derved monteringshull.

- Endebeslag: Flate endeplater og tetningsplater for kanalende (tetningsplater lukker kanalåpningen for å blokkere regn og støv, og bremser dermed innvendig korrosjon)

- Innvendige kanalkomponenter: Vertikale innvendige avstivningsribber (punktsveiset mot de indre veggene for å forhindre det vanlige problemet med kanalen med åpen seksjon som sprer seg utover under kompresjon)

- Sidetilbehør: Støtteplater for bruk, mellomsøyler og sirkulære rørklemmer (designet for sideklemming og bærende tilkoblinger)

2. Boltehullsfabrikasjon og løfteutstyr

- Hullfabrikasjon: Bærende tilkoblingshull er presisjonsboret ved hjelp av en 3-akset CNC-maskin (toleranse ±0,2 mm); kompatibel med Grade 4.8 standardbolter og Grade 8.8 høyfaste bolter; ingen reaming på stedet kreves

- Løftetilbehør: For tunge varmvalsede konstruksjonsstålkanaler med en lengde på over 9 m, er det symmetrisk sveisede løfteører på begge sider; kortere komponenter løftes direkte via flensene, og krever ingen ekstra sveising

3. Scenariospesifikke korrosjons- og brannsikringskonfigurasjoner

- Standard innendørs bruk: St3 manuell rustfjerning etterfulgt av et to-lags malingssystem (grunning og toppstrøk); tørr filmtykkelse på 55–90μm; gir 8 års innendørs rustbeskyttelse

- Utendørs kystbruk: Sa2.5 kuleblåsing rustfjerning etterfulgt av varmgalvanisering; sinkbelegg tykkelse ≥70μm; gir 8–12 års motstand mot saltspraykorrosjon

- Brannklassifiserte soner: Påføring av tynn-film svellende brannbestandig belegg over det eksisterende anti-korrosjonslaget; oppfyller 1-times brannmotstandsstandard

4. Tre typer gulvmonterte ferdige produktkonfigurasjoner

- Utstyrsstøttebasekanal: Kanalkropp + bunnplate + innvendig vertikal avstivning + full anti-korrosjonsbehandling; brukes til gulvmonterte underlag for vifter og vannpumper

- Mellomkolonne strekkstangkanal: Kanalkropp + bilaterale strekkknaster + posisjoneringsbolthull; brukes til sidestabilisering og avstiving av H-seksjons stålsøyler og sirkulære rørsøyler

- Armbånd av lette stålkapsler: Kaldformede C-seksjoner + endeplater + klosser; brukes til å støtte tak og vegg fargebelagte stålpaneler.

5. Inspeksjonsdokumentasjon følger med forsendelsen

Originale produsentmaterialekvalitetssertifikater, fulldimensjonale og visuelle inspeksjonsregistreringer og unike komponentspraykodede ID-er – alt levert på engelsk – for direkte bruk i oversjøiske godkjenninger og fortolling.

Viktige praktiske fordeler

1. Hyllevare tilgjengelig med null tilpasningstid

Fulle spesifikasjoner for varmvalset kanalstål holdes på lager, noe som eliminerer tidkrevende prosesser som plateskjæring, montering og neddykket buesveising. Sammenlignet med 12–18 dagers ledetid for H-bjelker, kan standardspesifikasjoner presisjonsbehandles og sendes innen 24 timer, og oppfyller på en perfekt måte presserende, småskala anskaffelsesbehov som fabrikkoppgraderinger, rørledningstilføyelser og nødstøttereparasjoner.

2. Åpen-kanaldesign forenkler integrert M&E (mekanisk og elektrisk) ruting

Det åpne U-formede indre hulrommet gir god plass for ruting; lavspentkabler og små vannforsynings-/avløpsrør kan legges inn og festes direkte på innsiden uten å kreve ekstra utvendige braketter. I motsetning til de trange hulrommene i I-bjelker eller de lukkede hulrommene i firkantede rør, krever fremtidig vedlikehold eller utskifting av M&E-linjer ikke å kutte i komponentens anti-korrosjonsbelegg, noe som reduserer O&M-kostnadene med over 40 %.

3. Flat bakplatedesign forenkler innfelt montering

Den ytre baksiden av kanalstålet er en kontinuerlig flat overflate, som muliggjør direkte innfelt montering mot betongskjærvegger eller stålbjelkesider uten utstikkende hull eller ujevne grensesnitt. I motsetning til de avsmalnende flensene til I-bjelker eller de doble flensene til H-bjelker, krever installasjon mot innebygde ankre ingen shims for utjevning, noe som reduserer arbeidstiden på stedet betydelig.

4. Fleksibel kombinasjon og modifikasjon for ikke-standard strukturer

To varmvalsede strukturelle stålkanaler kan sveises rygg-mot-rygg i en jigg for å danne en tilsvarende lukket boks-seksjon, og overvinne de iboende svakhetene til enkeltkanaler med hensyn til torsjonsstivhet og sidestabilitet. De kan også settes sammen ansikt til ansikt for å danne hule søyler uten behov for tilpasset skjæring, noe som effektivt løser problemer med materialavfall forbundet med små, ikke-standard søyler.

5. Optimal totalkostnad for bruk med lett belastning

Under tilsvarende sideavstivnings- og støttebelastningsforhold er egenvekten 13 % lavere enn for I-bjelker med samme høyde, noe som resulterer i samtidige reduksjoner i råvareinnkjøp, logistikk og heisekostnader. Når det kun betjenes bærende hjelpefunksjoner, oppfyller ytelsen fullt ut kodekravene uten avfallet forbundet med den "overkonstruerte" kapasiteten til H-bjelker eller I-bjelker.

Sammenligning av fire vanlige konstruksjonsståltyper basert på viktige utvalgskriterier

1. Forskjeller i klemme- og sikringsevner

Bare stålkanaler (C-kanaler) har en åpen profil "gripeevne"; kanalåpningen gir mulighet for direkte innstøping og fastklemming av runde rør, sirkulære kabler eller mindre strukturelle seksjoner uten behov for utvendige klembeslag. H-bjelker, I-bjelker og firkantrør er avhengige av eksterne fester, noe som gjør klempunkter utsatt for forskyvning under belastning og resulterer i dårlig stabilitet mot vibrasjoner eller svaiing av de støttede linjene.

2. Forskjeller i strukturell funksjon og grenser

- H-bjelker: Balansert toveis stivhet; egnet for primære bærende bjelker i store gulv og tak; i stand til å motstå vedvarende tunge vertikale belastninger.

- I-bjelker: Utmerket bøyemotstand langs den sterke aksen; egnet for sekundære bjelker i små til mellomstore plattformer og gulv; designet for ensrettet vertikal bøyning.

- Varmvalsede strukturelle stålkanaler: Egnet for sideavstivning, støtter, innebygde komponenter og fastspenning; forbudt for bruk som frittstående primærbjelker utsatt for vertikal bøyning over spennvidder på over 8 meter.

- Firkantede rør: Utmerket toveis torsjonsmotstand; lukket profil gir holdbar korrosjonsbestandighet; primært brukt til vertikale søyler; Det er imidlertid ekstremt vanskelig å reparere korrosjon inne i den hule seksjonen etter kutting av hull.

3. Forskjeller i modifikasjon og vedlikehold etter installasjon

Stålkanaler har tre synlige sider, noe som muliggjør sveising av støtteplater eller knaster hvor som helst uten innvendig sliping. I motsetning til dette, når et hull er kuttet i et firkantrør, kan det indre hulrommet ikke renses for rust eller males på nytt, noe som skaper en høy risiko for skjult intern korrosjon. Spleising på stedet av korte kanalseksjoner og modifikasjon av hullplasseringer er enkle prosesser som kan utføres uavhengig av standard teknikere på stedet.

4. Oppsummering av søknadsegnethet

Prioriter varmvalsede stålkanaler for utendørs rørledningsstøtter, innebygde komponenter i gardinvegger og avstivninger mellom kolonner; prioritere H-bjelker for primære takbjelker som dekker store områder; prioritere I-bjelker for sekundærbjelker i gangveier og plattformer; og prioriter firkantrør for utvendige dekorative søyler.

End-to-end presisjonsproduksjonsprosess

I. Standard prosesseringsarbeidsflyt for varmvalset kanalstål

1. Ny inspeksjon av råstoff: Bekreft materialkvalitet og modell; inspisere for lateral bøying eller vridning; mekanisk rette opp komponenter som ikke er i samsvar med kravene; avvise råvarer med dyp overflatekorrosjon.

2. CNC presisjonsskjæring: Kutt til lengde ved hjelp av kalde sager; klargjør V-formede sveisefaser på duk og flenser for stumpfuger med lang spenn for å sikre full penetrasjon.

3. Tilbehørsposisjonering og festesveising: Plasser stivere, endeplater og klemmer i henhold til tegningene; monter innvendige stivere nøyaktig inn i kanalhulen, og opprettholde et pass-up gap på ≤0,8 mm.

4. Gassskjermet sveising: Utfør kontinuerlig CO2-gassskjermet sveising for å forhindre porøsitet; utsette kritiske lastbærende stumpsveiser for ultralydtesting (UT) prøvetaking basert på grad II-standarder.

5. Presisjonshullfremstilling: CNC-borehull for tilkoblingspunkter med tung belastning; lage diverse prosesshull på stedet og avgrade kanter.

6. Deformasjonskorreksjon: Korrekt sveise-indusert bøying eller vridning ved å bruke lavtemperatur flammeretting for å unngå å kompromittere grunnmaterialets mekaniske egenskaper.

7. Overflate anti-korrosjonsbehandling: Påfør anti-korrosjonsbelegg eller varmgalvanisering etter gradert rustfjerning; la belegget herde naturlig for å oppfylle standarder.

8. Endelig inspeksjon og emballasje: Merk komponent-ID-numre; verifiser alle dimensjoner; pakke for sjøtransport med vanntett strekkplast og trepaller.

II. Spesiell prosess for dobbel-kanals boks-seksjon montering

Plasser to varmvalsede konstruksjonsstålkanaler på begge sider ved hjelp av en dedikert jigg → sikre med intermitterende heftsveisinger for å forhindre feiljustering → utfør kontinuerlig sveising i full lengde på yttersidene → utfør en generell sideretting → fullfør hulltaking og anti-korrosjonsbehandling. Den resulterende sveisede komponenten gir toveis stivhet som kan sammenlignes med en boks-seksjonsbjelke med samme spesifikasjoner, samtidig som kostnadene reduseres med 22 %. III. Sammenlignende analyse av prosesseringsprosedyrer for strukturelt stål

- H-bjelker: Involverer flere trinn—platemontering, neddykket buesveising og flensretting; kompleks prosess; primært spesialprodusert.

- I-bjelker/kanalstål: Innebærer kun skjæring av varmvalset materiell og sveising av små komponenter; strømlinjeformet prosess; involverer først og fremst dyp bearbeiding av hyllevare.

Omfattende standardiserte ytelsesparametre

1. Dimensjonstoleranser

- Total komponentlengdeavvik: ±3mm

- Sideavbøyning (camber/sveip): ≤L/1000 (der L er den faktiske komponentlengden)

- Flensvridning og endeflatehelling: Samsvar med GB/T 707 nasjonale standarder for varmvalset kanalstål.

2. Grunnmateriale mekaniske egenskaper

3. Tverrsnittsstrukturelle parametere

- Stivhetsegenskaper: Bøyningsytelse med sterk akse oppfyller kravene til lette sekundære bjelker; lateral stivhet i svak akse er utilstrekkelig; torsjonsmotstanden til et enkelt element er svak; belastning på midten uten sidestøtte er strengt forbudt.

- Vindmotstandskoeffisient: Fast på 1,40 (lavere enn tilsvarende H-bjelker, høyere enn sømløse runde rør); lavere risiko for vindindusert deformasjon for lavprofils utendørsstøtter.

- Klembelastningskapasitet: Unik mekanisk evne for lokalisert fastspenning/begrensning; tåler laterale og radielle klemkrefter - en strukturell funksjon som ikke finnes i andre åpne stålseksjoner.

4. Standarder for sveisinspeksjon

- Primære bærende stumpsveiser: Grad II sveiseinspeksjon; 20 % prøvetakingshastighet for ultralydtesting (UT) ved kritiske spennings-/koblingspunkter.

- Avstivnings- og kilsveiser: Kun visuell inspeksjon; samsvar krever fravær av kalde runder, porøsitet eller sveisesprut/-klatter.

5. Tilkobling og tilbehørsparametre

- Boltvalg: Grade 4.8 standardbolter for konvensjonelle statiske støtter; Grade 8.8 høyfaste bolter for vibrerende utstyr eller forhøyede strekkforbindelser.

- Koblingsplatetykkelse: Standardområde på 8–20 mm; valgt basert på spesifikke sidestrekk- og skjærbelastningskrav.

Hvordan velge en høykvalitets produsent av stålkonstruksjonsbjelker?

1. Omfattende lager og rask frakt på tvers av regioner

HAISHENG har et klart lager av varmvalsede strukturelle stålkanaler (størrelser 10#–28#) på tvers av fire store produksjonsbaser, og oppfyller bestillinger for innenlandske, sørøstasiatiske og sentralasiatiske markeder. Vi eliminerer forsinkelser forårsaket av mellomliggende lagermangel; standardordrer som krever presisjonsbehandling, lastes og sendes innen 48 timer, mens fullbeholdereksport behandles med strømlinjeformet containerlasting.

2. Spesialisert behandling for komponenter med åpen profil

For å møte utfordringer som flensutvidelse og å sikre en tett passform mot skrånende overflater, bruker vi spesialiserte posisjoneringsjigger som holder passformtoleransen for stivere og klemmer innenfor 0,5 mm. Dette løser vanlige industriproblemer som løse forbindelser på skrånende overflater og strukturell løsning under belastning.

3. Overensstemmende flerspråklig eksportlevering

Vi tilbyr originale engelske versjoner av all fabrikkdokumentasjon og testrapporter, inkludert tredjeparts SGS-verifisering for varmgalvanisering og malingsfilmtykkelse. Vår dokumentasjon oppfyller alle samsvarskrav for utenlandske prosjekteierrevisjoner, fortolling og prosjektanbud.

4. On-Demand Anti-Corrosion & Component Modification

Vi skreddersyr anti-korrosjonsløsninger til prosjektstedets klima, ved å bruke differensiert behandling for innlandet, kystnære og kjemiske industrisoner. Vi støtter ikke-standardiserte modifikasjoner – slik som rygg-mot-rygg kanalsveising, spesialformede klemmer og eksentrisk hullstansing – og eliminerer behovet for kunder å outsource ytterligere prosessering.

5. Gratis teknisk støtte for strukturelt utvalg

Pre-sales support includes expert guidance on distinguishing between hot-rolled and cold-formed channels to prevent structural safety risks caused by improper selection. Post-sales support covers remote technical assistance for high-altitude bracing and bracket installation, alongside permanent traceability via component part numbering.

FAQ

Q1: Kan varmvalset kanalstål og kaldformet C-formet stål erstattes med hverandre?

A: Nei, de kan ikke erstattes. Grunnmaterialet til varmvalset strukturelt stålkanal har gjennomgått varmebehandling og bråkjøling, som har sterk seighet og slagfasthet. Den brukes til permanente strukturelle belastninger; mens kaldformet C-formet stål har en tynn vegg og er utsatt for deformasjon, og brukes kun til kapslingsbjelker. Spesifikasjonen forbyr bruk av trekkstenger og bærende støtter.

Spørsmål 2: Hva er det maksimale spennet til et enkeltkanalstål?

A: Uten sidestøtte er maksimal spennvidde 4,5 meter. Dersom spennvidden overstiger dette, må det legges til sidestag eller en dobbelkanals boksstruktur for å hindre sideveis velting av den svake aksen.

Q3: Er det nødvendig å utføre anti-korrosjonsbehandling inne i kanalstålhulrommet?

A: Sandblåsings- og sprøyteprosessen kan dekke hele det indre av hulrommet, og ingen ytterligere behandling er nødvendig; sinklaget i varmgalvaniseringsprosessen kan feste seg jevnt til det indre hulrommet. Kun lukket kanalstål kan ikke innvendig beskyttes mot korrosjon, og det er ingen indre rustblindflekker i kanalstålet.

Q4: Hva er valgkriteriene for type A og type B kanalstål?

A: For statiske lette belastninger og korte spenn, er type A valgt for å spare innkjøpskostnader; for trekkstenger i stor høyde, utstyrsvibrasjoner og sidestøtbelastninger, er type B valgt for å legge til en tykkere flens for å forhindre lokal knusing og sprekkdannelse.

Q5: Kan kanalstål brukes som hovedbjelke på taket?

A: Det anbefales ikke. Det åpne tverrsnittet har ekstremt dårlig vridningsstabilitet, og de vekslende vind- og snøbelastningene på taket vil sannsynligvis føre til at komponenten vris og svikter. Den kan kun brukes som sekundærbjelke for takets stag og kan ikke brukes som hovedbærende bjelke.
